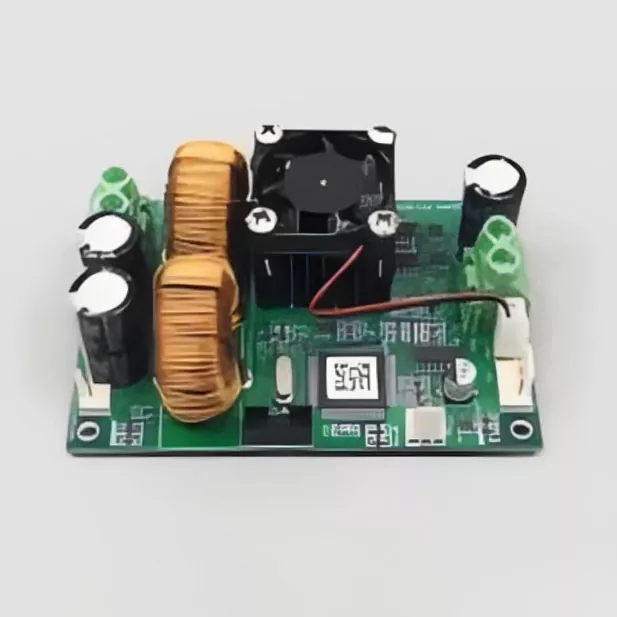

X-Meritan fabrica el controlador de temperatura especializado TCB-NE-AH con alta precisión y alta potencia para eliminar la deriva y los cuellos de botella de energía inherentes a los instrumentos de temperatura analógicos heredados. Operando en una arquitectura de señal totalmente digital, este controlador de un solo canal de alta potencia controla módulos TEC y sistemas de calefacción de gran capacidad directamente, suprimiendo el ruido y la atenuación de la línea en configuraciones de alta corriente. Al combinar una resolución de muestreo de 24 bits con una gestión interna de la deriva térmica, mantiene una estabilidad estricta durante ciclos industriales a largo plazo.
|
Parámetro |
Especificación |
|
Voltaje de funcionamiento |
CA 220 V ± 10, 50/60 Hz |
|
Consumo de energía interno |
<30W |
|
Entrada del sensor |
RTD Pt100 |
|
Resolución de muestreo |
0,01 ℃ |
|
Controlar la precisión |
±0,1 ℃ |
|
Modos de control |
Autoajuste PID, ON/OFF, Programa multisegmento |
|
Capacidad del programa |
segmentos de temperatura programables |
|
Interfaz digital |
RS-485 (MODBUS RTU) |
|
Dimensiones físicas |
144 mm × 144 mm × 150 mm |
Impulsa cargas térmicas de alta potencia directamente, eliminando la atenuación de la señal de múltiples placas y los problemas de coincidencia comunes en las matrices de controladores multicanal.
Reemplaza los potenciómetros mecánicos con procesamiento de señales digitales para eliminar el envejecimiento de los componentes, la sensibilidad a la vibración y la desviación de calibración a largo plazo.
Integra un ADC de 24 bits y una interfaz Pt100 de baja deriva, que captura los cambios de temperatura hasta la resolución.
Admite perfiles térmicos complejos de múltiples etapas, lo que permite un control exacto sobre las velocidades de calentamiento, los tiempos de remojo, las rampas de enfriamiento y los circuitos de circulación de líquidos.
Los algoritmos dinámicos de autoajuste calculan automáticamente la inercia térmica y ajustan los parámetros de salida en tiempo real para evitar sobrepasos en condiciones de carga cambiante.
Controlador de temperatura TCB-NE-AH con alta precisión y alta potencia diseñado con rutas de flujo de aire internas y aislamiento térmico para proteger los componentes electrónicos de control de la acumulación de calor interno durante la operación de salida máxima.
Producción interna completa: control total sobre la fabricación de hardware, el ensamblaje SMT y las pruebas de funcionamiento en varias etapas según los estándares ISO9001.
Ingeniería térmica a nivel de sistema: optimizamos el controlador junto con nuestros módulos TEC y placas frías de líquido para garantizar la estabilidad total del sistema.
Personalización rápida de hardware y firmware: configuraciones de E/S personalizadas, protocolos de comunicaciones y factores de forma adaptados a los requisitos específicos de gabinetes OEM.
Quemado de semiconductores y componentes
Proporciona señales de conducción estables de alta potencia para pruebas de estrés a largo plazo de semiconductores de potencia, microprocesadores y placas de circuito.
Investigación aeroespacial y de defensa
Ofrece regulación sin deriva para pruebas de cámaras de vacío, detección de estrés ambiental y calibración de carga útil óptica.
Fabricación de baterías y nuevas energías
Gestiona perfiles térmicos precisos durante las pruebas de formación de celdas, la evaluación de paquetes de baterías y los bucles de simulación de descontrol térmico.
Diagnóstico médico y procesamiento químico
Controla circuitos de fluidos de alta capacidad y recipientes de reacción que requieren programas de rampa y remojo de varios pasos sin exceso de temperatura.
En lugar de agrupar varias placas de bajo consumo, lo que introduce ruido y bucles de tierra, el TCB-NE-AH utiliza una arquitectura de unidad digital de un solo canal de alta potencia, lo que garantiza la integridad total de la señal y la potencia de salida directamente en la carga.
Los controladores analógicos dependen de potenciómetros mecánicos que se degradan con los ciclos de temperatura y la vibración. El controlador de temperatura TCB-NE-AH con alta precisión y alta potencia utiliza un ADC de 24 bits, sensores de deriva de baja temperatura y procesamiento de señales digitales, lo que bloquea la calibración de fábrica de forma indefinida.
Sí. La memoria integrada almacena más de 50 segmentos individuales, lo que le permite programar velocidades de calentamiento exactas, temperaturas de mantenimiento objetivo y perfiles de enfriamiento controlados sin la intervención constante del controlador maestro.
Proporcione sus requisitos de potencia máxima (límites de voltaje/corriente), carga térmica total, tasa de rampa de temperatura requerida, tipo de sensor y protocolo de comunicación digital preferido.
