Un ingeniero de diseño está creando un prototipo de un enfriador de muestras médicas compacto utilizandoEnfriadores termoeléctricos. El lado frío alcanza la temperatura objetivo en cuestión de minutos durante las pruebas en banco. Pero cuando la unidad se instala en su gabinete, la temperatura del lado frío comienza a subir y nunca se estabiliza. El ingeniero verifica la corriente TEC, el aislamiento y el circuito de control. Todo parece correcto. El problema no está en absoluto en el lado frío. Está en el lado caliente. El calor rechazado por el TEC no se elimina de manera efectiva y ese calor se conduce de regreso a través del módulo, degradando su capacidad de enfriamiento. Este es el error más común en el diseño de refrigeración termoeléctrica y resulta costoso. Para los ingenieros de adquisiciones y desarrolladores de productos, comprender por qué el rechazo de calor en el lado caliente es fundamental es la diferencia entre un producto que funciona y uno que falla en el campo.
Esta guía está escrita para compradores e ingenieros que compran refrigeradores termoeléctricos y los componentes de gestión térmica asociados. Explicaremos el equilibrio térmico de un TEC, por qué el lado caliente es el factor limitante en el rendimiento de refrigeración, cómo la selección del disipador de calor y del ventilador afecta el resultado, qué especificaciones incluir en una orden de compra y cómo evaluar a un proveedor. También proporcionaremos parámetros detallados del producto de nuestra fábrica en Fuzhou X-Meritan Technology Co., Ltd. Ya sea que esté diseñando un enfriador de bebidas, un módulo láser, un dispositivo médico o un gabinete para dispositivos electrónicos, esta guía lo ayudará a especificar un sistema de enfriamiento termoeléctrico que funcione de manera confiable.

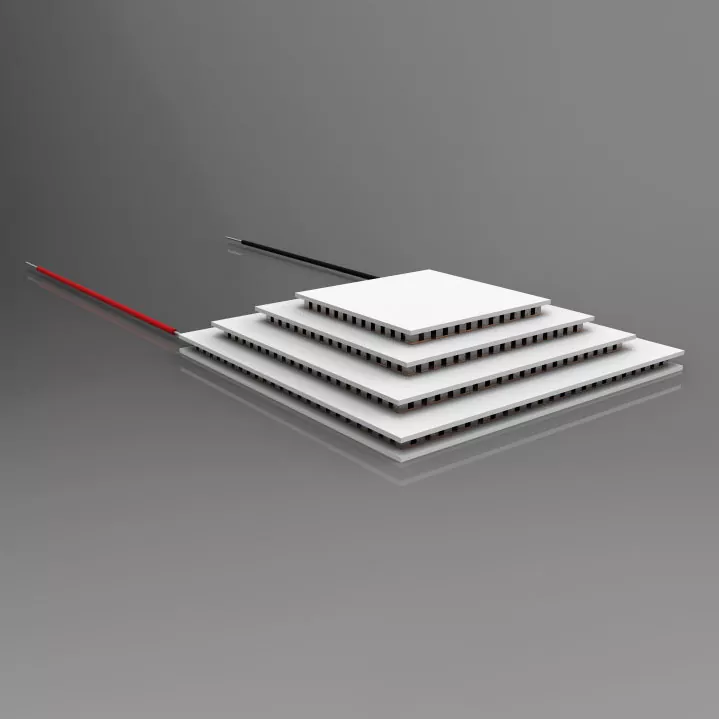

Un enfriador termoeléctrico, también conocido como módulo Peltier, es una bomba de calor de estado sólido que mueve el calor de un lado al otro del dispositivo cuando se aplica una corriente eléctrica. El módulo consta de una serie de gránulos semiconductores, normalmente telururo de bismuto, intercalados entre dos sustratos cerámicos. Cuando la corriente fluye a través de los gránulos, los electrones absorben calor en una unión y lo liberan en otra. El lado que absorbe calor se enfría y el lado que libera calor se calienta. No hay piezas móviles, ni refrigerantes ni compresores. El módulo es compacto, silencioso y se puede controlar con precisión. La siguiente tabla resume las características operativas básicas de un enfriador termoeléctrico.
| Parámetro | Descripción | Valor típico |
| Principio de funcionamiento | Efecto Peltier (bombeo de calor mediante corriente) | Estado sólido, sin partes móviles |
| Lado frío | Absorbe el calor de la carga. | Temperatura por debajo de la ambiente |
| lado caliente | Libera calor al ambiente. | Temperatura por encima de la ambiente |
| Bombeo de calor (Qc) | Capacidad de enfriamiento | Depende del tamaño del módulo y de la corriente |
| Potencia de entrada (pin) | Energía eléctrica consumida | Depende del voltaje y la corriente. |
| Calor rechazado (Qh) | control de calidad + pin | Siempre mayor que Qc |
| POLICÍA | control de calidad/pin | Normalmente 0,3 - 0,7 |
EnFuzhou X-Meritan Technology Co., Ltd., nuestra fábrica fabrica refrigeradores termoeléctricos para una amplia gama de aplicaciones de refrigeración. Entendemos que el módulo es sólo una parte del sistema. El rechazo de calor en el lado caliente es igualmente importante y trabajamos con nuestros clientes para garantizar que todo el sistema térmico esté diseñado para tener éxito.
La razón fundamental por la que el lado caliente es el factor limitante es la primera ley de la termodinámica. Un refrigerador termoeléctrico no destruye el calor; lo mueve. El calor absorbido en el lado frío (Qc) más la potencia eléctrica consumida por el módulo (Pin) debe ser rechazado en el lado caliente (Qh). La relación es simple: Qh = Qc + Pin. Esto significa que el lado caliente siempre tiene más calor para rechazar del que absorbe el lado frío. En un módulo típico que funciona con un COP de 0,5, el calor rechazado en el lado caliente es tres veces la capacidad de refrigeración. Si el lado caliente no puede rechazar este calor, la temperatura del lado caliente aumenta. Y a medida que aumenta la temperatura del lado caliente, aumenta la diferencia de temperatura en todo el módulo, lo que reduce la capacidad de enfriamiento y la eficiencia del módulo. La siguiente tabla ilustra el equilibrio térmico de un TEC típico.
| Parámetro | Valor | Nota |
| Capacidad de enfriamiento (Qc) | 50 vatios | Calor absorbido en el lado frío. |
| Potencia de entrada (pin) | 100W | Energía eléctrica al módulo |
| Calor rechazado (Qh) | 150 vatios | control de calidad + pin |
| POLICÍA | 0.5 | control de calidad/pin |
| Relación de rechazo de calor | 3:1 | Qh/Qc |
En nuestra fábrica ayudamos a nuestros clientes a comprender este equilibrio térmico. Proporcionamos curvas de rendimiento detalladas que muestran cómo cambia la capacidad de enfriamiento con la temperatura del lado caliente. También brindamos orientación sobre el tamaño del disipador de calor y la selección del ventilador para garantizar que el lado caliente pueda rechazar el calor requerido. Nuestro objetivo es ayudar a nuestros clientes a diseñar un sistema que alcance la temperatura deseada del lado frío de manera confiable.
Cuando el rechazo de calor en el lado caliente es insuficiente, se produce una cascada de efectos negativos. El primer efecto es un aumento de la temperatura del lado caliente. Esto reduce la diferencia de temperatura que el módulo puede mantener, lo que significa que la temperatura del lado frío aumenta. El segundo efecto es una reducción de la capacidad de refrigeración. A medida que aumenta la temperatura del lado caliente, disminuye la capacidad del módulo para bombear calor. El tercer efecto es un aumento en el consumo de energía. El módulo debe trabajar más para mantener la temperatura del lado frío, lo que aumenta la potencia de entrada. El cuarto efecto es una reducción de la confiabilidad. Las altas temperaturas del lado caliente aceleran la degradación del módulo y de los materiales de la interfaz térmica. En casos extremos, el módulo puede sobrecalentarse y fallar. La siguiente tabla resume los efectos de un rechazo insuficiente del calor.
| Efecto | Causa | Consecuencia |
| Aumento de temperatura del lado caliente | Capacidad insuficiente del disipador de calor o del ventilador | Rendimiento de refrigeración reducido |
| Caída de la capacidad de refrigeración | Mayor diferencial de temperatura | El lado frío no puede alcanzar la temperatura objetivo |
| Aumento del consumo de energía | El módulo trabaja más duro para compensar | Mayor costo operativo, más calor para rechazar |
| Degradación del módulo | Estrés térmico en pellets y uniones soldadas. | Vida reducida, fallo prematuro. |
| Fallo de la interfaz térmica | La alta temperatura degrada la grasa térmica | Mayor resistencia térmica, mayor pérdida de rendimiento. |
En X-Meritan, hemos visto muchos casos en los que un sistema falló no porque el TEC fuera inadecuado, sino porque la expulsión de calor fue insuficiente. Trabajamos con nuestros clientes para evitar estos problemas brindándoles soluciones térmicas completas, incluidos disipadores de calor, ventiladores y materiales de interfaz térmica. Nuestro equipo de ingeniería puede ayudarle a calcular la capacidad de disipación de calor requerida y seleccionar los componentes adecuados.
Especificar el sistema de eliminación de calor adecuado requiere un enfoque sistemático. El primer paso es determinar el calor total a rechazar (Qh). Esta es la suma de la capacidad de enfriamiento (Qc) y la potencia de entrada (Pin). El segundo paso es determinar la temperatura máxima permitida del lado caliente. Suele ser la temperatura ambiente más el aumento de temperatura en el disipador de calor. El tercer paso es seleccionar un disipador de calor con una resistencia térmica que pueda lograr el aumento de temperatura requerido con el flujo de aire disponible. El cuarto paso es seleccionar un ventilador que proporcione suficiente flujo de aire y presión estática. El quinto paso es seleccionar un material de interfaz térmica que minimice la resistencia de contacto entre el módulo y el disipador de calor. La siguiente tabla resume el proceso de especificación.
| Paso | Acción | Parámetro clave |
| 1 | Determinar el calor total a rechazar. | Qh = Qc + Pin |
| 2 | Determinar la temperatura permitida del lado caliente | Th = Tamb + ΔT |
| 3 | Seleccione la resistencia térmica del disipador de calor | Rth = ΔT / Qh |
| 4 | Seleccione el flujo de aire del ventilador y la presión estática | CFM, Pensilvania |
| 5 | Seleccione el material de la interfaz térmica | Conductividad térmica (W/m·K) |

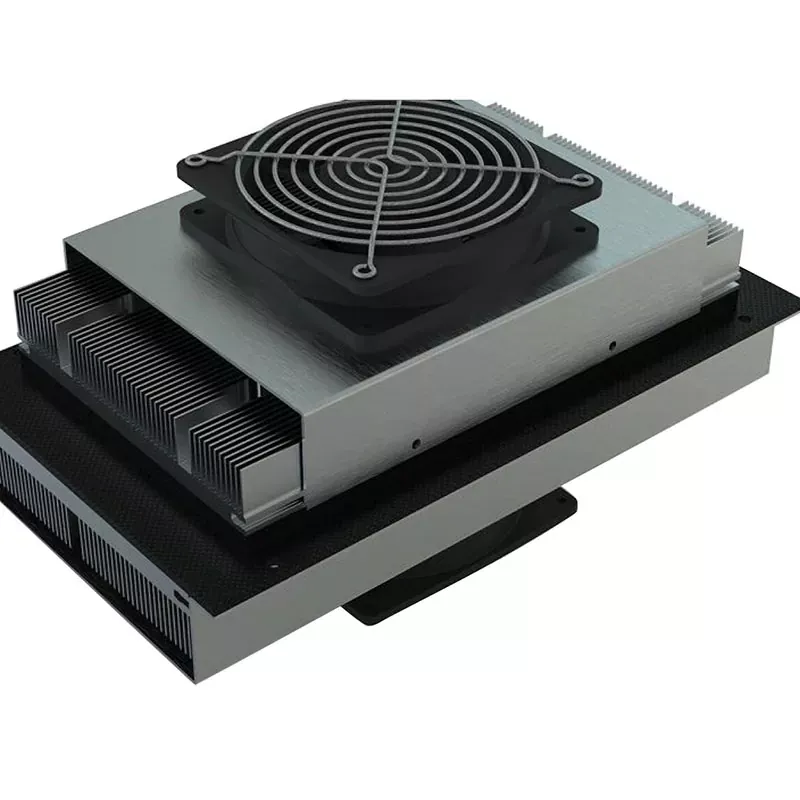

En nuestra fábrica, brindamos soluciones térmicas completas para nuestros refrigeradores termoeléctricos. Podemos suministrar disipadores de calor con geometría de aletas optimizada, ventiladores con bajo nivel de ruido y alto flujo de aire, y materiales de interfaz térmica con alta conductividad. Nuestro equipo de ingeniería puede ayudar con el proceso de especificación y proporcionar cálculos térmicos detallados para su aplicación.
La evaluación de un proveedor de refrigeradores termoeléctricos y componentes de gestión térmica requiere centrarse en la calidad del producto, la experiencia térmica, la capacidad de prueba y el soporte técnico. El proveedor debe tener la capacidad de fabricar módulos con un rendimiento constante. Deben tener experiencia en el diseño de sistemas térmicos. Deben contar con el equipo para probar módulos y sistemas bajo carga. Y deben brindar soporte técnico para ayudarlo a seleccionar los componentes correctos. La siguiente tabla resume estos criterios de evaluación.
| Criterio de evaluación | Qué buscar | Por qué es importante |
| Calidad del módulo | Rendimiento consistente, pruebas de confiabilidad | Garantiza que el módulo cumpla con las especificaciones. |
| Experiencia térmica | Capacidad de diseño de sistemas, simulación térmica. | Garantiza que el sistema completo funcione |
| Capacidad de prueba | Pruebas de rendimiento bajo carga, pruebas de vida. | Verifica el rendimiento y la confiabilidad |
| Apoyo técnico | Ingeniería de aplicaciones, cálculos térmicos. | Ayuda a seleccionar los componentes correctos |
| Rendimiento de entrega | Registro de entrega a tiempo, capacidad de inventario | Mantiene su línea de producción en funcionamiento |
En Fuzhou X-Meritan Technology Co., Ltd., nuestra fábrica produce refrigeradores termoeléctricos y soluciones térmicas durante más de una década. Contamos con amplia experiencia en diseño y pruebas de sistemas térmicos. Contamos con la certificación ISO 9001 y mantenemos registros detallados de todas las inspecciones. Nuestro equipo técnico está disponible para ayudar con los cálculos térmicos y la selección de componentes. Le invitamos a evaluarnos según estos criterios y a considerarnos como su socio para soluciones de refrigeración termoeléctrica.

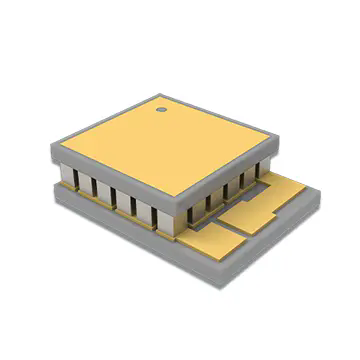

La siguiente tabla proporciona los parámetros clave del producto para nuestros refrigeradores termoeléctricos. Estos módulos están diseñados para aplicaciones de refrigeración que van desde productos de consumo hasta dispositivos médicos. Nuestra fábrica también puede proporcionar disipadores de calor, ventiladores y materiales de interfaz térmica compatibles.
| Parámetro | Rango de especificaciones | Notas |
| Capacidad de enfriamiento (Qc) | 10W - 200W | Depende del tamaño del módulo y de la corriente |
| Diferencial de temperatura máxima (ΔTmax) | 60°C - 75°C | A Th = 27°C, sin carga |
| Tensión nominal | 5V - 24V | Voltajes personalizados disponibles |
| Corriente nominal | 2A - 15A | Depende del tamaño del módulo |
| POLICÍA | 0,3 - 0,7 | Depende del punto de operación |
| Tamaño del módulo | 20 x 20 mm a 62 x 62 mm | Tamaños personalizados disponibles |
| Tipo de disipador de calor | Aluminio extruido, raspado, adherido | Seleccionado por su resistencia térmica. |
| Tipo de ventilador | axial, soplador | Seleccionado para flujo de aire y ruido. |
| Material de interfaz térmica | Grasa térmica, cambio de fase, pad. | Seleccionado por conductividad y espesor. |
| Cantidad mínima de pedido | 100 piezas | Negociable para pedidos grandes. |
| Plazo de entrega | 2 - 4 semanas | Depende de la cantidad y la personalización. |
En nuestra fábrica, fabricamos nuestros refrigeradores termoeléctricos para cumplir con estas especificaciones y más. Podemos personalizar la capacidad de enfriamiento, el voltaje, la corriente y el tamaño para adaptarnos a sus requisitos específicos. También ofrecemos soluciones térmicas completas, incluidos disipadores de calor, ventiladores y materiales de interfaz térmica. Nuestro objetivo es proporcionar a nuestros clientes soluciones de refrigeración confiables y de alto rendimiento.
Pregunta 1: ¿Cuánto calor se debe rechazar en el lado caliente de un TEC?
Respuesta: El calor rechazado en el lado caliente (Qh) es la suma de la capacidad de refrigeración (Qc) y la potencia de entrada (Pin). Para un módulo que funciona con un COP de 0,5, el calor rechazado es tres veces la capacidad de refrigeración. Esto significa que por cada vatio de refrigeración, se deben eliminar tres vatios de calor. Si el lado caliente no puede rechazar este calor, el rendimiento del módulo se degradará. Nuestro equipo de ingeniería puede calcular el Qh exacto para su aplicación.
Pregunta 2: ¿Qué pasa si uso un disipador de calor demasiado pequeño?
Respuesta: Si el disipador de calor es demasiado pequeño, su resistencia térmica será demasiado alta y la temperatura del lado caliente aumentará. Esto reduce la capacidad de refrigeración y aumenta el consumo de energía. En casos extremos, el módulo puede sobrecalentarse y fallar. Siempre dimensione el disipador de calor según el calor total que se va a rechazar y el aumento de temperatura permitido. Nuestra fábrica puede ayudarlo a seleccionar el disipador de calor adecuado para su aplicación.
Pregunta 3: ¿Puedo utilizar un ventilador para mejorar el rechazo del calor?
Respuesta: Sí, un ventilador puede mejorar significativamente el rechazo del calor al aumentar el flujo de aire sobre el disipador de calor. La convección forzada reduce la resistencia térmica del disipador de calor, lo que reduce la temperatura del lado caliente. El ventilador debe seleccionarse para proporcionar suficiente flujo de aire y presión estática para el diseño del disipador de calor. Ofrecemos combinaciones combinadas de ventilador y disipador de calor para nuestros refrigeradores termoeléctricos.
Pregunta 4: ¿Cuál es el mejor material de interfaz térmica para un TEC?
Respuesta: El mejor material de interfaz térmica depende de la aplicación. La grasa térmica ofrece la resistencia térmica más baja, pero puede ensuciar y secarse con el tiempo. Los materiales de cambio de fase ofrecen buen rendimiento y son más fáciles de aplicar. Las almohadillas térmicas son convenientes pero tienen mayor resistencia térmica. Para aplicaciones de alto rendimiento, recomendamos grasa térmica o un material de cambio de fase. Nuestro equipo técnico puede asesorarle sobre el mejor material para su aplicación.
Pregunta 5: ¿Cómo sé si mi sistema de expulsión de calor es el adecuado?
Respuesta: Para determinar si su sistema de rechazo de calor es adecuado, mida la temperatura del lado caliente bajo carga completa y compárela con el objetivo de diseño. Si la temperatura del lado caliente es superior a la esperada, la disipación de calor es insuficiente. También puedes medir la capacidad de refrigeración y compararla con la curva de rendimiento. Si la capacidad es inferior a la esperada, es probable que la temperatura del lado caliente sea demasiado alta. Nuestro equipo de ingeniería puede ayudarlo a diagnosticar y resolver problemas de rechazo de calor.
El rechazo efectivo del calor en el lado caliente es esencial para el rendimiento y la confiabilidad de los refrigeradores termoeléctricos. El lado caliente debe rechazar la capacidad de refrigeración más la potencia de entrada, que normalmente es tres veces la capacidad de refrigeración. Si el rechazo de calor es insuficiente, la temperatura del lado caliente aumenta, la capacidad de enfriamiento disminuye, el consumo de energía aumenta y se reduce la vida útil del módulo. Para compradores e ingenieros, comprender este equilibrio térmico es la clave para diseñar un sistema de refrigeración termoeléctrico exitoso. En Fuzhou X-Meritan Technology Co., Ltd., nuestra fábrica tiene la experiencia y los productos para ayudarlo a lograr un rechazo de calor efectivo. Ofrecemos refrigeradores termoeléctricos, disipadores de calor, ventiladores y materiales de interfaz térmica, junto con soporte de ingeniería para garantizar que su sistema funcione según lo diseñado.
Ya sea que esté diseñando un enfriador de bebidas, un dispositivo médico, un módulo láser o un gabinete para dispositivos electrónicos, lo invitamos a contactarnos para analizar sus requisitos. Podemos proporcionar muestras, cálculos térmicos y soluciones personalizadas. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para empresas de todo el mundo.
Póngase en contacto con Fuzhou X-Meritan Technology Co., Ltd. hoypara analizar sus requisitos de refrigerador termoeléctrico y descubrir cómo nuestras soluciones térmicas pueden mejorar su rendimiento de refrigeración.
