Un sistema LiDAR en un vehículo autónomo o una unidad de sensor en la carretera debe funcionar de manera confiable en un rango de temperatura que puede abarcar desde -40 °C en invierno hasta +85 °C bajo el sol directo del verano. Dentro de la carcasa, los diodos láser, los fotodetectores y los componentes ópticos son sensibles a la temperatura. Un cambio de tan solo unos pocos grados puede cambiar la longitud de onda de emisión del láser, reducir la relación señal-ruido del detector y distorsionar la alineación óptica. El resultado es una degradación de la precisión del alcance y la calidad de la nube de puntos. Para el ingeniero de adquisiciones que especifica los componentes de gestión térmica, la pregunta no es si se necesita control de temperatura, sino qué tecnología puede ofrecerlo dentro de las limitaciones de tamaño, potencia y confiabilidad del sistema LiDAR.Enfriadores termoeléctricoshan surgido como la solución preferida para muchos de estos desafíos.
Esta guía está escrita para compradores e ingenieros de diseño que necesitan comprender cómo los refrigeradores termoeléctricos abordan los desafíos de control de temperatura en los sistemas LiDAR. Cubriremos los desafíos térmicos específicos en LiDAR, el principio de funcionamiento de los refrigeradores termoeléctricos, las especificaciones clave a evaluar, las consideraciones de integración y los criterios para seleccionar un proveedor. También proporcionaremos parámetros detallados del producto desde nuestra fábrica enFuzhou X-Meritan Technology Co., Ltd.Ya sea que esté desarrollando un sistema LiDAR para aplicaciones automotrices, industriales o cartográficas, esta guía lo ayudará a seleccionar el enfriador termoeléctrico adecuado para sus requisitos de gestión térmica.
Los sistemas LiDAR presentan un conjunto único de desafíos térmicos que difieren de los de otros sistemas electrónicos. El primer desafío es la sensibilidad del diodo láser. La longitud de onda de emisión de un diodo láser cambia con la temperatura a una velocidad de aproximadamente 0,3 nm/°C. Para un sistema LiDAR que utiliza filtros ópticos de banda estrecha o detección sensible a la longitud de onda, esta deriva puede provocar una falta de coincidencia entre la longitud de onda del láser y la banda de paso del filtro, lo que reduce la intensidad de la señal y el rango de detección. El segundo desafío es el ruido térmico del fotodetector. La corriente oscura y la potencia equivalente de ruido del detector aumentan con la temperatura, degradando la relación señal-ruido y la precisión de la medición de distancia. El tercer desafío es la expansión térmica del banco óptico. Los componentes ópticos están montados en un banco común y, si el banco se expande o contrae con la temperatura, la alineación del láser, el detector y la óptica de escaneo pueden cambiar, provocando errores de puntería. La siguiente tabla resume estos desafíos y sus efectos.
| Desafío | Fuente | Efecto sobre el rendimiento LiDAR |
| Deriva de la longitud de onda del láser | Coeficiente de temperatura del diodo láser | Intensidad de señal reducida, pérdida de alcance |
| Aumento del ruido del detector | Ruido térmico en fotodetector. | Menor SNR, precisión reducida |
| Ampliación del banco óptico | Expansión térmica de materiales de montaje. | Desalineación, errores de puntería |
| Extremos de temperatura ambiente | Entorno operativo | Fallo del sistema o rendimiento degradado |
| Densidad de disipación de calor | Caja compacta | Puntos calientes localizados, gradientes térmicos. |
En Fuzhou X-Meritan Technology Co., Ltd., nuestra fábrica fabrica refrigeradores termoeléctricos diseñados específicamente para abordar estos desafíos. Entendemos los requisitos térmicos de los sistemas LiDAR y trabajamos con nuestros clientes para seleccionar el enfriador adecuado para su potencia láser específica, tipo de detector y condiciones ambientales.
Un refrigerador termoeléctrico es una bomba de calor de estado sólido que utiliza el efecto Peltier para transferir calor de un lado del dispositivo al otro cuando se aplica una corriente continua. El dispositivo consta de una serie de gránulos semiconductores, normalmente telururo de bismuto, intercalados entre dos sustratos cerámicos. Cuando fluye corriente, un lado se enfría (el lado frío) y el otro se calienta (el lado caliente). El calor se absorbe en el lado frío y se libera en el lado caliente, donde se disipa mediante un disipador de calor. Al invertir la corriente se invierte la dirección de la transferencia de calor, lo que permite utilizar el mismo dispositivo tanto para refrigeración como para calefacción. Este control bidireccional es una ventaja clave para los sistemas LiDAR que deben funcionar tanto en entornos fríos como calientes. La siguiente tabla compara los refrigeradores termoeléctricos con otras tecnologías de refrigeración.
| Tecnología | Refrigeración/Calefacción | Tamaño | Precisión | Fiabilidad | Ruido/Vibración |
| Enfriador termoeléctrico | Ambos | Compacto | Alta (+/- 0,1°C) | Alto (estado sólido) | Ninguno |
| Basado en compresor | Ambos | Grande | Moderado | Moderado (partes móviles) | Alto |
| Basado en fans | Sólo refrigeración | Moderado | Bajo | Moderado (desgaste de los rodamientos) | Moderado |
| Tubo de calor | Sólo refrigeración | Compacto | Bajo | Alto | Ninguno |
En nuestra fábrica, diseñamos nuestros refrigeradores termoeléctricos para los exigentes requisitos de los sistemas LiDAR. Utilizamos gránulos de telururo de bismuto de alto rendimiento y sustratos cerámicos avanzados para lograr una alta capacidad de enfriamiento en un espacio compacto. Nuestros refrigeradores están disponibles con sensores de temperatura integrados y electrónica de control, lo que permite una estabilización precisa de la temperatura del diodo láser y del detector.
Al seleccionar un refrigerador termoeléctrico para un sistema LiDAR, los compradores deben evaluar varias especificaciones clave. La capacidad de enfriamiento (Qc) determina cuánto calor puede eliminar el enfriador a un diferencial de temperatura determinado. Para aplicaciones LiDAR, la capacidad de enfriamiento debe ser suficiente para manejar la carga de calor del diodo láser, el detector y cualquier otro componente generador de calor. El diferencial de temperatura máximo (ΔTmax) determina la diferencia de temperatura máxima que el enfriador puede alcanzar entre los lados frío y caliente. Las clasificaciones de corriente y voltaje determinan los requisitos de suministro de energía. La huella y el espesor determinan las restricciones de integración. El coeficiente de rendimiento (COP) determina la eficiencia del enfriador. La siguiente tabla resume estas especificaciones.
| Especificación | Alcance típico para LiDAR | Importancia |
| Capacidad de enfriamiento (Qc) | 5W - 50W | Debe exceder la carga de calor total |
| Diferencial de temperatura máxima (ΔTmax) | 65°C - 75°C | Determina la capacidad de enfriamiento |
| Actual (Imáx) | 2A - 8A | Determina la fuente de alimentación |
| Voltaje (Vmáx) | 5V - 24V | Determina la fuente de alimentación |
| Huella | 10 x 10 mm a 40 x 40 mm | Determina la integración |
| Espesor | 2 milímetros - 6 milímetros | Determina la integración |
| Coeficiente de rendimiento (COP) | 0,3 - 0,6 | Determina la eficiencia energética |
En Fuzhou X-Meritan Technology Co., Ltd., nuestra fábrica ofrece una gama de refrigeradores termoeléctricos con diferentes capacidades de enfriamiento, dimensiones y voltajes nominales. Podemos ayudar a nuestros clientes a seleccionar el enfriador adecuado para sus requisitos térmicos LiDAR específicos. Nuestro equipo de ingeniería también puede proporcionar simulación térmica y soporte de diseño para garantizar que el enfriador esté integrado correctamente en la carcasa LiDAR.
El rendimiento de un Enfriador Termoeléctrico en un sistema LiDAR depende no sólo del propio enfriador sino también de cómo está integrado. Varios factores pueden afectar el rendimiento. La primera es la interfaz térmica entre el enfriador y el diodo o detector láser. Una interfaz térmica deficiente, como una junta seca o una superficie irregular, puede aumentar la resistencia térmica y reducir la eficacia del enfriamiento. El segundo es el diseño del disipador de calor. El lado caliente del refrigerador debe poder disipar el calor al ambiente. Si el disipador de calor es de tamaño insuficiente o el flujo de aire es inadecuado, la temperatura del lado caliente aumentará, lo que reducirá la capacidad de enfriamiento y potencialmente sobrecalentará el refrigerador. El tercero es el aislamiento térmico del lado frío. El lado frío debe aislarse del ambiente para evitar fugas de calor que reducirían la eficiencia de enfriamiento. La siguiente tabla resume estos factores de integración.
| Factor de integración | Efecto sobre el rendimiento | Mitigación |
| Material de interfaz térmica | Una interfaz deficiente aumenta la resistencia térmica | Utilice grasa térmica o almohadillas de alta conductividad. |
| Diseño de disipador de calor | Un disipador de calor inadecuado reduce la capacidad de enfriamiento | Disipador de calor de tamaño para máxima carga de calor. |
| flujo de aire | Un flujo de aire deficiente aumenta la temperatura del lado caliente | Asegúrese de que haya una ventilación adecuada o aire forzado |
| Aislamiento del lado frío | La fuga de calor reduce la eficiencia de enfriamiento | Utilice aislamiento alrededor del lado frío. |
| Condensación | Se puede formar humedad en superficies frías. | Utilice un recinto sellado o desecante |
En nuestra fábrica, brindamos soporte técnico para ayudar a nuestros clientes a integrar el enfriador termoeléctrico en su sistema LiDAR. Podemos recomendar materiales de interfaz térmica, diseños de disipadores térmicos y métodos de sellado que garanticen un rendimiento óptimo. Nuestro objetivo es ayudar a nuestros clientes a lograr la estabilidad de temperatura que requiere su sistema LiDAR.
La evaluación de un proveedor de refrigeradores termoeléctricos para aplicaciones LiDAR requiere centrarse en la capacidad de diseño térmico, la calidad de fabricación, las pruebas y el soporte de aplicaciones. El proveedor debe tener la capacidad de diseñar y fabricar refrigeradores según las especificaciones requeridas, incluidas las dimensiones y los voltajes nominales personalizados. La calidad de fabricación debe ser constante, con tolerancias estrictas en la colocación de los pellets y la planitud de la cerámica. El proveedor debe probar cada enfriador para determinar la capacidad de enfriamiento, ΔTmax y la corriente de fuga. Y el proveedor debe proporcionar soporte para la aplicación, incluida simulación térmica y orientación sobre integración. La siguiente tabla resume estos criterios de evaluación.
| Criterio de evaluación | Qué buscar | Por qué es importante |
| Capacidad de diseño térmico | Diseño personalizado, simulación térmica. | Garantiza un rendimiento óptimo para la aplicación. |
| Calidad de fabricación | Colocación de pellets de precisión, planitud cerámica | Garantiza un rendimiento y una fiabilidad consistentes |
| Pruebas | Capacidad de refrigeración, ΔTmax, corriente de fuga | Garantiza que el enfriador cumpla con las especificaciones |
| Soporte de aplicaciones | Guía de integración, simulación térmica. | Ayuda a lograr un rendimiento óptimo del sistema |
En X-Meritan, nuestra fábrica produce refrigeradores termoeléctricos desde hace más de una década. Contamos con amplia experiencia en diseño y fabricación térmica. Probamos cada refrigerador antes del envío y brindamos soporte técnico a nuestros clientes. Le invitamos a evaluarnos según estos criterios y a considerarnos como su socio para los refrigeradores termoeléctricos LiDAR.

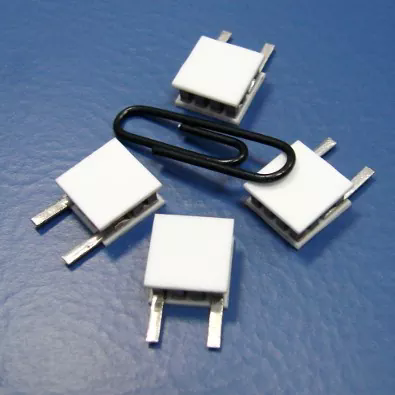

La siguiente tabla proporciona los parámetros clave del producto para nuestros refrigeradores termoeléctricos. Estos refrigeradores están diseñados para sistemas LiDAR y otras aplicaciones de gestión térmica de precisión. Nuestra fábrica también puede producir refrigeradores personalizados para cumplir con requisitos específicos.
| Parámetro | Rango de especificaciones | Notas |
| Capacidad de enfriamiento (Qc) | 5W - 50W | A ΔT = 0°C |
| Diferencial de temperatura máxima (ΔTmax) | 65°C - 75°C | En Qc = 0W |
| Actual (Imáx) | 2A - 8A | Seleccionado para fuente de alimentación |
| Voltaje (Vmáx) | 5V - 24V | Seleccionado para fuente de alimentación |
| Huella | 10 x 10 mm a 40 x 40 mm | Tamaños personalizados disponibles |
| Espesor | 2 milímetros - 6 milímetros | Seleccionado para la integración |
| Material cerámico | Alúmina (Al2O3) | Estándar |
| Material de pellets | Telururo de bismuto (Bi2Te3) | Alto rendimiento |
| Temperatura de funcionamiento | -40°C a +85°C | Seleccionado por el medio ambiente |

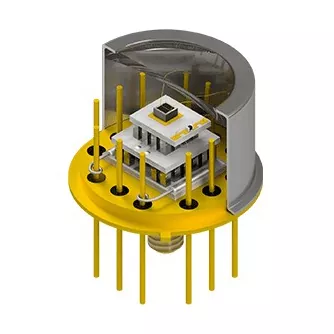

| Opciones de integración | Sensor, electrónica de control | Opciones personalizadas disponibles |
| Cantidad mínima de pedido | 100 piezas | Negociable para pedidos grandes. |
| Plazo de entrega | 2 - 4 semanas | Depende de la cantidad y la personalización. |
En nuestra fábrica, fabricamos nuestros refrigeradores termoeléctricos para cumplir con estas especificaciones y más. Podemos personalizar la capacidad de enfriamiento, el tamaño, el voltaje y las opciones de integración para adaptarnos a sus requisitos específicos. Nuestro sistema de control de calidad incluye inspección de materias primas, inspección durante el proceso e inspección final antes del envío. Nuestro objetivo es proporcionar a nuestros clientes refrigeradores termoeléctricos de alta calidad que satisfagan sus necesidades de gestión térmica LiDAR.
Pregunta 1: ¿Puede un refrigerador termoeléctrico enfriar y calentar un sistema LiDAR?
Respuesta: Sí, un refrigerador termoeléctrico puede enfriar y calentar. Al invertir la polaridad de la corriente continua, se invierte la dirección de la transferencia de calor. Esto permite que el mismo enfriador caliente el diodo láser en ambientes fríos y lo enfríe en ambientes calientes. Esta capacidad bidireccional es esencial para los sistemas LiDAR que deben operar en un amplio rango de temperaturas. En Fuzhou X-Meritan Technology Co., Ltd., nuestros refrigeradores están diseñados para funcionamiento bidireccional.
Pregunta 2: ¿Cuánta energía consume un refrigerador termoeléctrico en un sistema LiDAR?
Respuesta: El consumo de energía depende de la capacidad de enfriamiento, el diferencial de temperatura y el COP. Un refrigerador termoeléctrico típico para LiDAR puede consumir de 5 a 20 vatios. El COP suele ser de 0,3 a 0,6, lo que significa que por cada vatio de calor eliminado, el refrigerador consume de 1,7 a 3,3 vatios de energía eléctrica. El consumo de energía debe considerarse en el presupuesto de energía general del sistema.
Pregunta 3: ¿Cuál es la estabilidad de temperatura típica que se puede lograr con un refrigerador termoeléctrico?
Respuesta: Con un circuito de control diseñado adecuadamente, un enfriador termoeléctrico puede lograr una estabilidad de temperatura de +/- 0,1 °C o mejor. Este nivel de precisión es esencial para los sistemas LiDAR que requieren una longitud de onda láser y un rendimiento del detector estables. La estabilidad depende de la calidad del sensor de temperatura, la electrónica de control y el diseño térmico del sistema.
Pregunta 4: ¿Se pueden utilizar refrigeradores termoeléctricos en sistemas LiDAR automotrices?
Respuesta: Sí, los refrigeradores termoeléctricos se utilizan en sistemas LiDAR automotrices. Deben cumplir con los requisitos automotrices en cuanto a vibración, impacto y ciclos de temperatura. En nuestra fábrica, ofrecemos refrigeradores que se prueban según los estándares automotrices, incluida la vibración y el choque térmico. También podemos proporcionar electrónica de control calificada AEC-Q100 para aplicaciones automotrices.
Pregunta 5: ¿Cómo selecciono el refrigerador termoeléctrico adecuado para mi sistema LiDAR?
Respuesta: Para seleccionar el enfriador termoeléctrico adecuado, debe determinar la carga térmica total, el diferencial de temperatura requerido, la fuente de alimentación disponible y las restricciones de integración. Nuestro equipo de ingeniería puede ayudarlo a calcular estos requisitos y seleccionar el enfriador óptimo para su aplicación. También brindamos soporte de simulación térmica para verificar el diseño antes de crear el prototipo.
Los sistemas LiDAR presentan importantes desafíos de control de temperatura, desde la deriva de la longitud de onda del láser y el ruido del detector hasta la desalineación óptica y los extremos ambientales. Los refrigeradores termoeléctricos abordan estos desafíos con un control de temperatura de estado sólido, bidireccional y preciso en un paquete compacto y confiable. Para los ingenieros de adquisiciones y los equipos de diseño, comprender los desafíos térmicos, las especificaciones del refrigerador y las consideraciones de integración es esencial para seleccionar la solución adecuada. En Fuzhou X-Meritan Technology Co., Ltd., nuestra fábrica tiene la experiencia y la capacidad para fabricar refrigeradores termoeléctricos que cumplan con los exigentes requisitos de los sistemas LiDAR. Trabajamos estrechamente con nuestros clientes para seleccionar el enfriador adecuado y garantizar una integración exitosa.
Ya sea que esté desarrollando LiDAR para vehículos autónomos, automatización industrial o aplicaciones de mapeo, lo invitamos a contactarnos para analizar sus requisitos. Podemos proporcionar muestras, datos técnicos y soluciones personalizadas. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para los desarrolladores de sistemas LiDAR en todo el mundo.
Póngase en contacto con Fuzhou X-Meritan Technology Co., Ltd. hoypara analizar sus requisitos de refrigerador termoeléctrico LiDAR y descubrir cómo nuestros productos pueden garantizar la estabilidad térmica que su sistema necesita.
