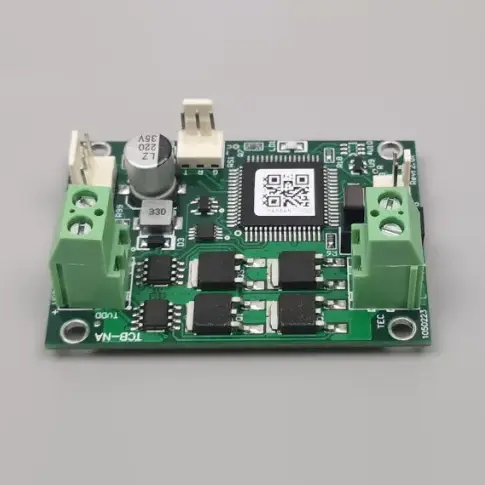

El controlador de temperatura X-Meritan TCB-NA para refrigeradores estándar es un módulo de control de temperatura para refrigeradores termoeléctricos (TEC) estándar, que admite tanto refrigeración como calefacción. Proporciona una precisión de control de temperatura de ±0,1 °C, corriente TEC de 0 a 10 A y un rango de control de -20 °C a +100 °C.
Con una interfaz serial ASCII estándar, detección de temperatura NTC de 10K y una estructura compacta de 60 × 42 × 26,5 mm, el TCB-NA está diseñado para una integración sencilla en sistemas de gestión térmica industriales y comerciales.
|
Parámetro |
Especificación |
|
Voltaje de alimentación de la placa |
4,5–27 V |
|
Voltaje TEC |
5–27 V, ≥ tensión de alimentación |
|
TEC actual |
0–10A |
|
Sensor de temperatura |
10K NTC |
|
Valor B predeterminado |
3950 |
|
Precisión del control de temperatura |
±0,1 °C |
|
Establecer la precisión de la temperatura |
±0,1 °C |
|
Rango de medición |
-30°C a +147°C |
|
Rango de control |
-20°C a +100°C |
|
Temperatura establecida predeterminada |
25ºC |
|
Comunicación |
Interfaz serie ASCII |
|
Dimensiones |
60 × 42 × 26,5 mm |
El valor NTC B se puede personalizar. Un valor B diferente afecta la medición de temperatura absoluta pero no cambia la precisión del control básico.
El controlador mide la temperatura a través del sensor NTC y ajusta la dirección TEC según el punto de ajuste. Esto permite que el mismo módulo proporcione calefacción y refrigeración sin hardware de control independiente.
El método de control ON/OFF está diseñado para mantener una temperatura estable en aplicaciones TEC estándar, incluidos diodos láser y equipos de laboratorio.
Los ajustes de temperatura y el monitoreo en tiempo real se pueden administrar a través de un protocolo serial ASCII. Se pueden utilizar herramientas seriales comunes, como Windows HyperTerminal, durante la instalación y las pruebas.
Las señales de alarma dedicadas y "listo" brindan información sobre el estado operativo, mientras que la entrada de apagado TEC permite que el sistema host deshabilite la operación TEC cuando sea necesario.
La igualación de voltaje es fundamental porque el controlador de temperatura TCB-NA para refrigeradores estándar no proporciona limitación de voltaje de salida interna. La tensión de alimentación no debe exceder la tensión nominal del TEC conectado.
Por ejemplo, cuando se utiliza un TEC de 12 V, la fuente de alimentación del sistema debe seleccionarse en consecuencia.
La operación de conmutación del controlador puede aumentar la ondulación en la fuente de alimentación conmutada conectada. Si el sistema contiene otras placas sensibles al ruido eléctrico o EMI, puede ser preferible una fuente de alimentación independiente para el controlador.
El NTC 10K conectado admite un rango de medición específico de -30 °C a +147 °C, mientras que el control de temperatura activo se especifica de -20 °C a +100 °C.
La precisión del control de temperatura especificada y la precisión de la temperatura establecida son ambas de ±0,1 °C. El rendimiento real del sistema también puede verse afectado por la tolerancia NTC, la ubicación del sensor, el contacto térmico, las características TEC, la disipación de calor y las condiciones ambientales.
Para aplicaciones que requieren una estabilidad de temperatura estricta, las pruebas deben realizarse con el TEC final, el sensor, la carga y la estructura mecánica.
El controlador puede mantener un ambiente térmico estable para sistemas de diodos láser donde la temperatura afecta directamente el rendimiento operativo.
Es adecuado para instrumentos de laboratorio que requieren calefacción y refrigeración termoeléctrica estándar con regulación de temperatura estable.
Los equipos industriales pueden utilizar el módulo para el control TEC de uso general donde la instalación compacta, la comunicación en serie y la rentabilidad son importantes.
La arquitectura orientada a los costos hace que el controlador sea adecuado para la fabricación de electrodomésticos inteligentes y otras aplicaciones de volumen que requieren control de temperatura estándar.
TCB-NA es adecuado cuando el proyecto prioriza el control de temperatura estándar y la rentabilidad. Para aplicaciones que requieren una gestión de energía más avanzada o funciones de control de temperatura de nivel superior, la serie TCB-NE puede ser más apropiada.
La selección debe basarse en el voltaje, la corriente, la temperatura objetivo, los requisitos de control, la eficiencia y la arquitectura del sistema de TEC.
Antes de realizar el pedido, los compradores deben confirmar el voltaje nominal TEC, la corriente máxima, el voltaje de la fuente de alimentación, la temperatura objetivo, la precisión requerida, la especificación NTC, los requisitos de comunicación y el entorno operativo.
X-Meritan opera su propia fábrica en China, que se ocupa del ensamblaje de PCB y la calibración final. Su equipo de ingeniería puede brindar soporte técnico para la adaptación de voltaje, la gestión de ondulación de energía y los requisitos de configuración de TEC. El inventario de componentes estándar y la logística en el extranjero respaldan la adquisición de OEM y volumen.
La fuente de alimentación debe ser compatible con la clasificación TEC. Exceder el voltaje TEC puede causar una sobrecarga del componente porque el controlador de temperatura TCB-NA para refrigeradores estándar no tiene limitación de voltaje de salida interna.
La especificación de corriente de 0 a 10 A debe evaluarse junto con el TEC, el cableado, los conectores y la fuente de alimentación. También se requiere una disipación de calor adecuada para todo el sistema termoeléctrico.
Al conectar otros componentes electrónicos sensibles a la misma fuente de alimentación conmutada, verifique el rendimiento de ondulación y EMI antes de la integración final del sistema.
El controlador admite voltajes TEC de 5 V a 27 V. El voltaje del TEC debe ser igual o superior al voltaje de alimentación de la placa. Debido a que el TCB-NA no tiene limitación de voltaje de salida interna, la fuente de alimentación no debe exceder el voltaje nominal del TEC.
El controlador de temperatura TCB-NA para refrigeradores estándar admite un rango de corriente TEC de 0 a 10 A. La corriente de funcionamiento real debe seleccionarse según la clasificación TEC, la carga térmica, el cableado, los conectores y la capacidad de la fuente de alimentación.
Sí. La arquitectura de control bidireccional permite que el TEC funcione tanto en modo de calefacción como de refrigeración, lo que permite mantener una temperatura objetivo en condiciones ambientales cambiantes.
La configuración estándar utiliza un NTC de 10K con un valor B predeterminado de 3950. El valor B se puede personalizar según los requisitos de la aplicación. El rango de medición especificado es de -30 °C a +147 °C, con un rango de control de -20 °C a +100 °C.
El controlador utiliza una interfaz serial ASCII estándar para ajuste de temperatura y monitoreo en tiempo real. También proporciona señales de estado de alarma y "listo" y una entrada de apagado TEC para la integración con el sistema de control del host.
