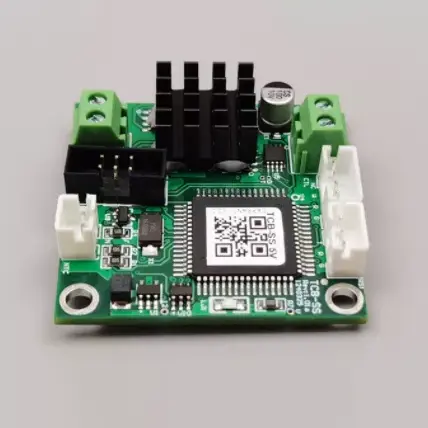

X-Meritan fabrica el controlador de temperatura TCB-SS con un tamaño ultracompacto y diseñado para aplicaciones Micro TEC donde el espacio de la placa, la estabilidad de la temperatura y la salida TEC controlada deben considerarse en conjunto. El TCB-SS integra detección de temperatura y control TEC en un pequeño tablero de control, lo que permite regular un Micro TEC a través de un circuito de control de temperatura basado en retroalimentación.
El controlador está diseñado en torno a un formato de placa compacto en lugar de una arquitectura de control de temperatura de uso general. Utiliza un sensor NTC de 10K como entrada de detección de temperatura predeterminada y admite un voltaje TEC predeterminado de 4,5 V con una corriente TEC máxima de 3 A, lo que hace que la placa sea adecuada para sistemas de gestión térmica en miniatura.
|
Tensión de alimentación de la placa (CC) |
5V ±10% |
|
Eficiencia de salida |
>94% |
|
voltaje TEC |
4,5 V (predeterminado) |
|
corriente TEC |
3A (máximo) |
|
Sensor de control de temperatura |
10K NTC (valor B predeterminado: 3950) |
|
Precisión del control de temperatura |
0,01° |
|
Establecer precisión de temperatura |
0,01° |
|
Rango de medición de control de temperatura |
-60°C a +170°C |
|
Rango de temperatura de control |
-20°C a +100°C |
|
Configuración predeterminada de fábrica |
25ºC |
10K NTC detecta cambios de temperatura y envía la señal al controlador.
El controlador compara la temperatura medida con el valor objetivo y regula la salida del Micro TEC a través del control PID.
La salida continua ajusta el variador TEC durante el funcionamiento en lugar de depender únicamente de un simple encendido/apagado.
Con unas dimensiones de 4 cm × 4 cm × 1,28 cm, el controlador de temperatura TCB-SS con tamaño ultracompacto y diseñado para Micro TEC está diseñado para sistemas Micro TEC con espacio de instalación limitado.
El controlador proporciona una precisión de control de temperatura de 0,01 °C y una precisión de temperatura establecida de 0,01 °C para una regulación térmica precisa.
Con una eficiencia de salida superior al 94 %, el controlador proporciona una conducción TEC eficiente en sistemas compactos de control de temperatura.
El voltaje TEC predeterminado es 4,5 V, con una corriente TEC máxima de 3 A, para aplicaciones Micro TEC compatibles.
El sensor predeterminado es un NTC de 10K con un valor B de 3950, que proporciona retroalimentación de temperatura para el circuito de control.
El rango de medición de control de temperatura es de -60 °C a +170 °C, mientras que el rango de temperatura de control especificado es de -20 °C a +100 °C.
Las funciones integradas incluyen sobrecorriente, sobretensión, limitación de temperatura y detección de circuito abierto/cortocircuito TEC para monitorear el controlador y el TEC conectado durante la operación.
|
Artículo |
Configuración estándar |
|
Tipo TEC |
microtec |
|
Voltaje TEC |
4,5 V predeterminado |
|
TEC actual |
3A máximo |
|
Sensor de temperatura |
10K NTC |
|
Valor B NTC |
3950 predeterminado |
|
Suministro de tableros |
5 V ±10 % CC |
|
Rango de control |
-20°C a +100°C |
Antes de la integración, se deben verificar los requisitos eléctricos de TEC, las características NTC, la temperatura objetivo y el suministro de la placa con las especificaciones del controlador.
El controlador de temperatura TCB-SS con tamaño ultracompacto y diseñado para Micro TEC proporciona un control de temperatura compacto para módulos ópticos donde se requieren condiciones térmicas estables.
Puede controlar un Micro TEC compatible para regular la temperatura de los diodos láser en sistemas ópticos compactos.
El controlador compacto es adecuado para instrumentos de laboratorio que requieren regulación de temperatura basada en Micro TEC dentro de un espacio de instalación limitado.
El TCB-SS admite el control de temperatura en dispositivos de diagnóstico compactos donde el tamaño de la placa y la regulación térmica son factores de diseño importantes.
El controlador se puede integrar con sistemas Micro TEC para la regulación de temperatura de detectores infrarrojos sensibles a la temperatura y sensores CCD.
R1: El controlador de temperatura TCB-SS con tamaño ultracompacto y diseñado para Micro TEC está diseñado para aplicaciones Micro TEC. El TEC conectado debe compararse con el voltaje TEC predeterminado de 4,5 V especificado y la corriente máxima de 3 A.
R2: La configuración predeterminada de detección de temperatura es un NTC de 10 K con un valor B de 3950. Otros requisitos del sensor deben confirmarse durante la especificación del proyecto.
R3: El rango de medición del control de temperatura es de -60 °C a +170 °C, mientras que el rango de temperatura de control especificado es de -20 °C a +100 °C. El rango de medición indica la capacidad de detección de temperatura, mientras que el rango de control define el rango de regulación de temperatura especificado.
R4: El voltaje de alimentación de la placa es de 5 V ±10 % CC. El sistema debe proporcionar una fuente de energía adecuada que permanezca dentro de este rango de entrada especificado.
R5: La corriente TEC máxima especificada es 3A, con un voltaje TEC predeterminado de 4,5V. El TEC conectado real debe seleccionarse de acuerdo con sus requisitos eléctricos y los límites del controlador.
R6: La precisión del control de temperatura especificada es 0,01 °C y la precisión de la temperatura establecida también se especifica como 0,01 °C.
R7: El controlador incluye protección contra sobrecorriente, protección contra sobretensión, limitación de temperatura y detección de cortocircuito y circuito abierto TEC.
