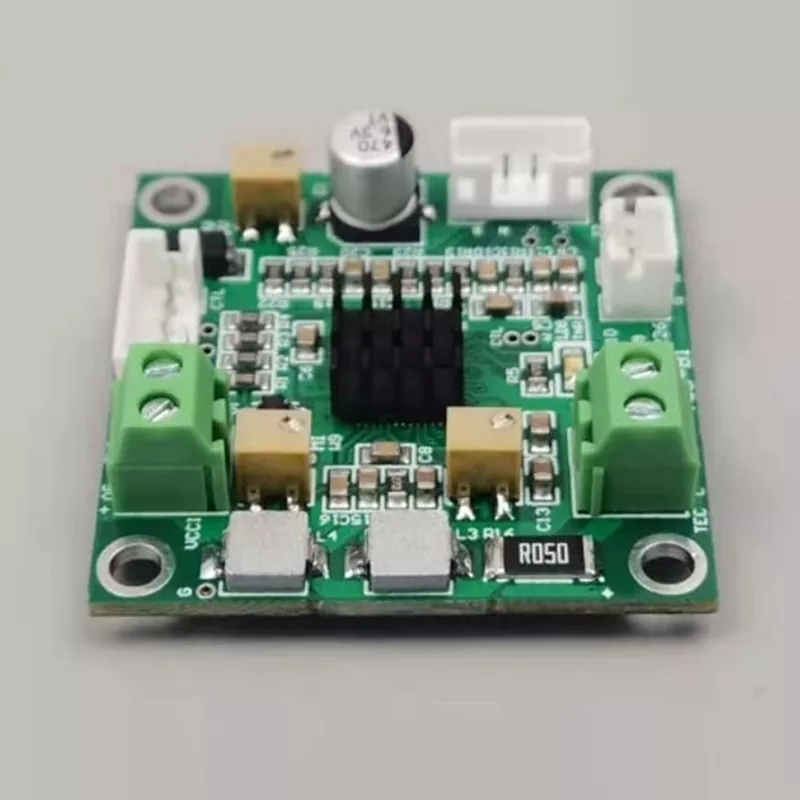

X-Meritan desarrolla materiales termoeléctricos, refrigeradores, componentes NTC y controladores de temperatura para la gestión térmica de semiconductores. El controlador de temperatura ATC-M1 con PID de ciclo corto combina una placa compacta de 34 mm x 20 mm con control PID de ciclo corto, retroalimentación de temperatura NTC de 10 K y control de salida TEC para microobjetos con baja inercia térmica. Funciona con 3,0 V–5,0 V CC, admite un rango de temperatura predeterminado de +10 a +40 grados C y tiene una temperatura predeterminada de fábrica de 25 grados C. La temperatura se puede ajustar a través de un potenciómetro W9 o una entrada analógica, con una estabilidad de control de temperatura especificada de 0,001 grados C.
El controlador de temperatura ATC-M1 con PID de ciclo corto utiliza un enfoque de retroalimentación PID de ciclo corto diseñado para microobjetos con baja inercia térmica. La acción correctiva frecuente ayuda al controlador a responder a los cambios en la condición térmica del objeto controlado sin depender de la respuesta térmica mayor asociada con los sistemas convencionales.
Con unas dimensiones de sólo 34 mm x 20 mm y una altura total de 15,5 mm, el ATC-M1 es adecuado para conjuntos compactos de control térmico. Su pequeño factor de forma es particularmente relevante para estructuras ópticas, de detección y electrónicas en miniatura donde el espacio interno disponible es limitado.
El controlador está diseñado para funcionar con componentes de refrigeración termoeléctricos. Su corriente TEC máxima es de 2,5 A, mientras que el voltaje TEC máximo es de 4,3 V con un suministro de 5 V o de 2,5 V con un suministro de 3,3 V. Estos límites definidos proporcionan una base clara para hacer coincidir el controlador con el sistema TEC asociado.
Se utiliza un sensor NTC de 10K para medición y retroalimentación de temperatura. La estabilidad del control de temperatura especificada es de 0,001 grados C, lo que proporciona la precisión necesaria para aplicaciones donde pequeñas variaciones de temperatura pueden afectar las condiciones de funcionamiento de los componentes sensibles a la temperatura.
|
Parámetro |
Requisito Técnico / Valor |
|
Nombre del producto |
Panel de control de temperatura |
|
Número de modelo |
ATC-M1 |
|
Voltaje de alimentación de la placa (CC) |
3,0 V - 5,0 V |
|
Eficiencia de salida |
Aproximadamente el 80% |
|
Tensión máxima TEC |
4,3 V (con suministro de 5 V) / 2,5 V (con suministro de 3,3 V) |
|
Corriente máxima TEC |
2.5A |
|
Tipo de sensor de temperatura |
10K NTC |
|
Estabilidad del control de temperatura |
0,001 grados centígrados |
|
Método de ajuste de temperatura |
Potenciómetro o entrada analógica |
|
Rango de control de temperatura predeterminado |
+10 a +40 grados C |
|
Temperatura establecida predeterminada de fábrica |
25 grados centígrados |
|
Voltaje de salida máximo predeterminado de fábrica |
2,0 V |
|
Corriente de salida máxima predeterminada de fábrica |
1.0A |
|
Método de ajuste |
Potenciómetro W9 |
|
Rango de temperatura de funcionamiento |
-40 a +45 grados C |
|
Dimensiones (largo x ancho) |
34mm x 20mm |
|
Altura total |
15,5mm |
|
Altura del pasador |
5,5 mm |
|
Artículo |
ATC-M1 |
Controlador de temperatura general |
|
Enfoque de control |
PID de ciclo corto diseñado para microobjetos |
Enfoque general de control de temperatura. |
|
Carga térmica objetivo |
Microobjetos con baja inercia térmica. |
Aplicaciones más amplias de control de temperatura |
|
Dimensiones del tablero |
34mm x 20mm |
Depende del diseño del controlador |
|
Sensor de temperatura |
10K NTC |
Depende de la configuración del sistema |
|
Ajuste de temperatura |
Potenciómetro o entrada analógica |
Depende del diseño del controlador |
|
corriente máxima TEC |
2.5A |
Depende del diseño del controlador |
1. Fotónica: X-Meritan identifica aplicaciones de fotónica, incluida la refrigeración del detector. La estructura compacta del controlador y la función de retroalimentación de temperatura proporcionan un elemento de control adecuado para pequeños conjuntos de refrigeración termoeléctricos.
2. Telecomunicaciones: la gama de aplicaciones de la empresa incluye la estabilización térmica y la refrigeración de componentes de telecomunicaciones. Se puede incorporar una regulación precisa de la temperatura en arquitecturas compactas de gestión térmica.
3. Equipo médico: X-Meritan enumera amplificadores de PCR y aplicaciones relacionadas con la temperatura dentro de la medicina. El control de temperatura es una parte importante de los sistemas donde las condiciones operativas dependen de ambientes térmicos controlados.
4. Detección aeroespacial: las aplicaciones aeroespaciales de la empresa incluyen sensores de detección de hielo, sensores de flujo de calor y sensores de infrarrojos. Los componentes compactos de control térmico pueden formar parte de sistemas sensores sensibles a la temperatura.
5. Electrónica automotriz: X-Meritan también identifica la estabilización térmica para LiDAR, AR y detectores, ampliando la relevancia del control termoeléctrico compacto a aplicaciones de detección electrónica y automotriz. El controlador de temperatura ATC-M1 con PID de ciclo corto se puede considerar para arquitecturas compactas de gestión térmica donde el objeto controlado tiene una masa térmica pequeña.
1. Límites eléctricos de TEC: El controlador de temperatura ATC-M1 con PID de ciclo corto opera dentro de los valores máximos de voltaje y corriente especificados.
2. Retroalimentación de temperatura: la entrada NTC de 10K proporciona la ruta de retroalimentación de temperatura para el sistema de control.
3. Rango de temperatura: el rango de control de temperatura predeterminado es de +10 a +40 grados C, con una temperatura predeterminada de fábrica de 25 grados C.
4. Configuración de salida: el voltaje de salida máximo predeterminado de fábrica es 2,0 V, mientras que la corriente de salida máxima predeterminada de fábrica es 1,0 A.
5. Método de ajuste: el ajuste de temperatura se puede realizar a través del potenciómetro W9 y también se admite la entrada de temperatura analógica.
6. Configuración del producto: para aplicaciones que requieren una configuración diferente, X-Meritan afirma que los productos se pueden producir según dibujos o muestras. El proceso de servicio incluye comunicación en las primeras etapas, confirmación de muestras y producción después de la confirmación.
El ATC-M1 es parte de la cartera de tecnología termoeléctrica de X-Meritan, que cubre materiales termoeléctricos, refrigeradores termoeléctricos, conjuntos TEC, componentes NTC y controladores de temperatura. Esta estructura de producto conecta el tablero de control de temperatura con los componentes termoeléctricos y los elementos sensores utilizados en sistemas compactos de gestión térmica.
Las capacidades de X-Meritan cubren el desarrollo de materiales termoeléctricos, la personalización de componentes centrales y el diseño de soluciones de disipación de calor. Para el ATC-M1, este alcance técnico está directamente relacionado con el control de salida TEC, la retroalimentación de temperatura NTC y los requisitos de gestión térmica de conjuntos ópticos y electrónicos compactos.
X-Meritan informa aplicaciones en cinco campos principales: comunicaciones de fibra óptica, equipos médicos industriales, electrónica automotriz inteligente, electrónica de consumo e instituciones de investigación. Estas áreas de aplicación proporcionan una base técnica relevante para el ATC-M1, particularmente cuando se requiere refrigeración termoeléctrica compacta y temperaturas de funcionamiento controladas.
X-Meritan afirma que coopera con empresas Fortune 500 y varios laboratorios nacionales clave. Esta experiencia es relevante para el desarrollo y aplicación de componentes termoeléctricos y tecnologías de control de temperatura utilizadas en sistemas electrónicos y de gestión térmica especializados.
El equipo de producción enumerado por X-Meritan incluye hornos de inmersión de estaño, máquinas de moldeo oscilante por vibración, máquinas de soldar, hornos, máquinas dispensadoras, máquinas selladoras automáticas, equipos de soldadura por reflujo y máquinas de impresión completamente automáticas. Estos procesos de fabricación respaldan la producción de componentes termoeléctricos y productos electrónicos de control de temperatura.
X-Meritan informa que Europa representa el 55% de su distribución en el mercado internacional, mientras que América del Norte representa el 15%, el Sudeste Asiático el 15% y otros mercados el 15%. La experiencia en aplicaciones internacionales respalda la experiencia de la empresa en el suministro de productos termoeléctricos y de gestión de temperatura para diferentes entornos técnicos.
Más allá de los componentes individuales de control de temperatura, X-Meritan proporciona soporte para el diseño de soluciones de disipación de calor y la selección de productos. Esto permite considerar el controlador de temperatura ATC-M1 con PID de ciclo corto junto con el refrigerador termoeléctrico correspondiente, el componente NTC y los requisitos de gestión térmica en lugar de como un tablero de control aislado.
R: Utiliza un sensor de temperatura NTC de 10K para medición y retroalimentación de temperatura.
R: La estabilidad del control de temperatura especificada es 0,001 grados C.
R: La corriente máxima TEC es 2,5 A.
R: El controlador de temperatura ATC-M1 con PID de ciclo corto tiene unas dimensiones de placa de 34 mm x 20 mm, con una altura total de 15,5 mm.
R: La temperatura predeterminada de fábrica es de 25 grados C, con un rango de control predeterminado de +10 a +40 grados C.
R: Sí. X-Meritan afirma que puede producir productos según dibujos o muestras, con confirmación de muestra antes de la producción.
