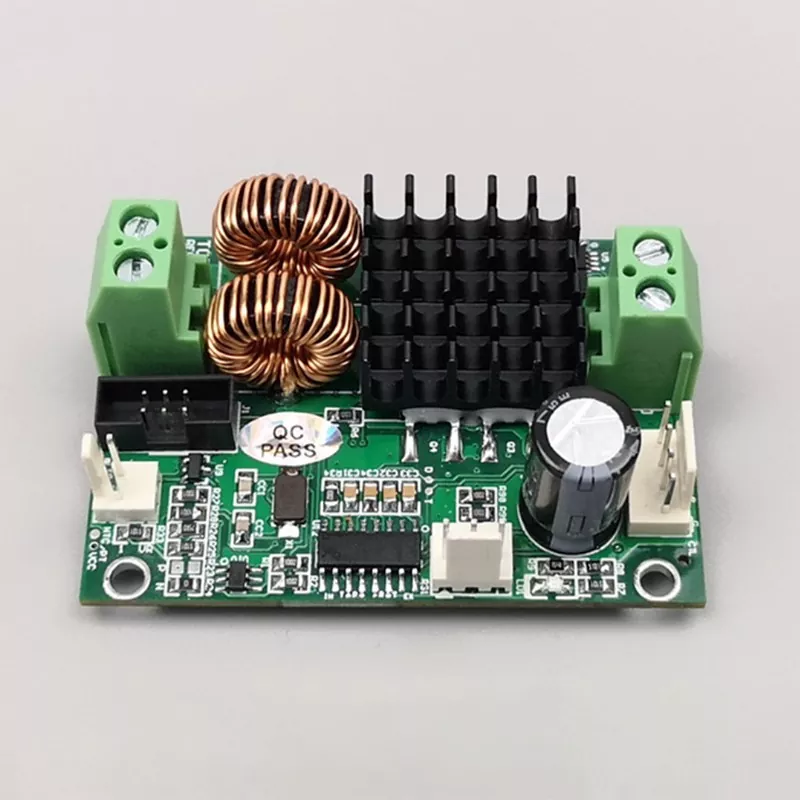

La TCB-NC es una placa de control de temperatura semiconductora dedicada diseñada para escenarios de control industrial de alta densidad y equipos de precisión en miniatura. El controlador de temperatura TCB-NC con diseño compacto y alta precisión utiliza un diseño de circuito altamente integrado que combina cálculo PID, accionamiento de alta potencia, adquisición de datos del sensor NTC y retroalimentación de señal en una sola unidad, lo que permite una integración optimizada del sistema.
El TCB-NC emplea un mecanismo de control de retroalimentación PID de circuito cerrado optimizado diseñado específicamente para aplicaciones de calefacción y refrigeración basadas en semiconductores.
Utiliza un sensor de temperatura NTC incorporado para adquirir datos de temperatura en tiempo real del dispositivo y del medio ambiente, comparando rápidamente estas lecturas con parámetros establecidos para calcular con precisión las desviaciones de temperatura.
Aprovechando un algoritmo PID (Proporcional-Integral-Derivado) de tres etapas, ajusta dinámicamente los parámetros de salida y modula continuamente la corriente suministrada a la placa de enfriamiento termoeléctrica, reemplazando los métodos tradicionales y simples de control de encendido/apagado.
Esto previene eficazmente el choque térmico causado por fluctuaciones rápidas de temperatura; Incluso cuando la temperatura de la carga varía dinámicamente, el controlador se fija rápidamente en la temperatura objetivo, lo que garantiza un control de temperatura estable y continuo con una fluctuación mínima.
|
Voltaje de alimentación de la placa |
4,5 V - 27 V |
|
Recomendación |
Se recomienda una fuente de alimentación conmutada estándar de 5 V-24 V. El voltaje nominal del TEC debe ser igual o ligeramente mayor que el voltaje de suministro. Si el voltaje nominal del TEC es menor, es aceptable; simplemente establezca la relación de salida máxima. |
|
Corriente de suministro de placa |
Determinado por la potencia operativa máxima del TEC. |
|
Voltaje TEC |
2V - 24V (dependiendo de la tensión de alimentación) |
|
TEC actual |
10 A a 24 V; 12A @ 12V |
|
Sensor de temperatura |
10K NTC |
|
Precisión de temperatura |
±0,01°C |
|
Rango de temperatura NTC |
-60°C a +170°C |
|
Rango de temperatura PT100/PT1000 |
-60°C a +212°C |
|
Temperatura de funcionamiento |
-40°C a +45°C |
|
Temperatura de almacenamiento |
-40°C a +60°C |
|
Humedad de funcionamiento |
0% - 95% humedad relativa |
|
Configuración predeterminada de fábrica |
25ºC |
|
Dimensiones |
60 mm x 42 mm |
|
Altura |
23 mm en total (18,5 mm sobre el tablero, 3 mm debajo del tablero para pasadores, grosor del tablero 1,5 mm) |
Con un diseño miniaturizado e integrado, el controlador de temperatura TCB-NC con diseño compacto y alta precisión elimina las estructuras voluminosas que se encuentran en los equipos de control de temperatura tradicionales. Su forma compacta y liviana permite una integración perfecta en gabinetes industriales de alta densidad y dispositivos de precisión en miniatura.
En comparación con los sistemas tradicionales, ahorra significativamente espacio de instalación, alineándose con las tendencias actuales hacia la miniaturización e integración de equipos industriales.
El TCB-NC se somete a pruebas exhaustivas de compatibilidad electromagnética (EMC) antes de salir de fábrica, lo que demuestra una excelente resistencia a las interferencias electromagnéticas.
Incluso en entornos industriales complejos caracterizados por alto voltaje, interacción de múltiples dispositivos y fuerte ruido electromagnético, mantiene una adquisición precisa de datos de temperatura y un funcionamiento estable del sistema, libre de interrupciones de la señal o fallas de control.
Cuenta con una pantalla visual de alta definición y navegación de menú intuitiva, lo que facilita la configuración de parámetros y el cambio del modo de control de temperatura.
No se requiere experiencia técnica especializada; Los operadores estándar pueden completar rápidamente la puesta en servicio del equipo y la calibración de parámetros, lo que lo hace adecuado tanto para la configuración de equipos de producción en masa como para el mantenimiento diario.
Especialmente optimizado para aplicaciones exigentes como fabricación de semiconductores, pruebas de precisión y análisis de laboratorio; Ofrece una tolerancia mínima a la temperatura y mantiene temperaturas precisas y estables a largo plazo.
Resuelve eficazmente problemas como errores de prueba y desviaciones de procesos causados por fluctuaciones de temperatura en equipos de precisión, garantizando altos rendimientos del producto y datos experimentales precisos.
Combina un factor de forma compacto con un módulo controlador de alta potencia, capaz de controlar de manera estable varios refrigeradores termoeléctricos (TEC) estándar con alta eficiencia de conversión termoeléctrica.
Equilibra la necesidad de una instalación compacta con las demandas de las operaciones de control de temperatura de alta intensidad, brindando un rendimiento muy superior al de los tableros de control de temperatura estándar del mismo tamaño.
Los sistemas de control de temperatura industriales tradicionales requieren módulos de accionamiento externos y equipos de adquisición de señales, lo que genera arquitecturas complejas y cableado engorroso.
El controlador de temperatura TCB-NC presenta un diseño integrado todo en uno con sistemas de transmisión y retroalimentación integrados; El controlador de temperatura TCB-NC con diseño compacto y alta precisión realiza un control de temperatura preciso de forma independiente como una unidad independiente, lo que simplifica significativamente la arquitectura del sistema.
El control de temperatura de encendido/apagado tradicional sufre problemas como exceso de temperatura, ciclos frecuentes de arranque y parada y choque térmico significativo, que pueden dañar los componentes centrales de precisión durante el funcionamiento a largo plazo.
Este producto utiliza una regulación de salida dinámica PID continua para garantizar transiciones de temperatura suaves y fluctuaciones mínimas, protegiendo eficazmente los componentes centrales y extendiendo la vida útil general del equipo.
La compatibilidad nativa con termistores NTC garantiza la compatibilidad con las configuraciones de sensores de la mayoría de los equipos de control de temperatura de precisión y permite una adaptación flexible tanto a aplicaciones de refrigeración como de calefacción.
Ya sea para tareas estáticas de laboratorio a temperatura constante o condiciones dinámicas de carga industrial, mantiene un funcionamiento estable y de alta precisión, ofreciendo una versatilidad mucho mayor que los dispositivos tradicionales especializados de control de temperatura.
Proporciona gestión térmica precisa y de temperatura constante para gabinetes de control eléctrico integrados de alta densidad. El controlador de temperatura TCB-NC con diseño compacto y alta precisión previene el envejecimiento de los componentes eléctricos y fallas operativas causadas por altas temperaturas internas, asegurando el funcionamiento continuo y estable de las líneas de producción automatizadas.
Adecuado para el control de temperatura constante de diversos instrumentos analíticos, equipos de prueba y muestras experimentales. Con ventajas como funcionamiento sin vibraciones, alta precisión y baja interferencia, elimina el impacto de las fluctuaciones de temperatura en los datos experimentales, lo que garantiza resultados de prueba precisos y reproducibles.
Se utiliza para la regulación de la temperatura en equipos de micromecanizado de semiconductores, grabado de precisión y micro/nanoinspección. Cumple con los rigurosos estándares de control de temperatura de los procesos de fabricación de semiconductores, lo que ayuda a mejorar las tasas de rendimiento en el mecanizado de precisión.
Compatible con nuevos equipos de prueba de energía, componentes de gestión térmica para sistemas de almacenamiento de energía y módulos de control de microtemperatura. Estabiliza las temperaturas de funcionamiento y se adapta a las complejas condiciones de trabajo de alta y baja temperatura de los equipos de nueva energía.
Las principales ventajas se encuentran en tres áreas:
En primer lugar, ocupa menos espacio y tiene una mayor integración, lo que lo hace ideal para modernizar equipos miniaturizados;
En segundo lugar, ofrece una mayor precisión en el control de temperatura y una mayor compatibilidad de sensores, lo que lo adapta a procesos de fabricación de precisión;
En tercer lugar, elimina la necesidad de hardware auxiliar externo, simplificando la estructura general del sistema y reduciendo efectivamente los costos de integración de equipos, cableado y mantenimiento a largo plazo.
Recomendamos el método de calibración iterativa estándar de la industria: primero, establezca los parámetros integral (I) y derivada (D) en cero y aumente gradualmente la ganancia proporcional (Kp) hasta que se produzca una ligera oscilación de temperatura; a continuación, ajuste el tiempo integral (Ti) para eliminar el error de temperatura en estado estacionario; finalmente, ajuste el tiempo derivativo (Td) para mejorar la velocidad de respuesta de la temperatura y suprimir las fluctuaciones. Para conocer los parámetros de precisión específicos del equipo, comuníquese con nuestro equipo técnico para obtener orientación personalizada.
This product was specifically developed for semiconductor micro-equipment and precision testing devices. It has undergone industrial-grade electromagnetic compatibility (EMC) and stability testing. Con una alta eficiencia de espacio, una salida de temperatura estable y un error de datos mínimo, sirve como una solución ideal para el control de microtemperatura en líneas de producción de semiconductores y para equipos de laboratorio de precisión.
Admite de forma nativa el cambio automático entre calefacción y refrigeración, manteniendo una temperatura constante según las condiciones de funcionamiento. También admite programación personalizada, lo que permite la configuración para modos de solo calefacción o solo enfriamiento, para cumplir con los requisitos específicos de control de temperatura de diferentes equipos, ofreciendo una alta flexibilidad de personalización.
Como fabricante original, brindamos integración técnica dedicada, guía de ajuste de parámetros y soporte de integración a nivel de sistema para pedidos al por mayor. Todos los productos se someten a un control de calidad estandarizado y una inspección completa previa al envío. También ofrecemos soporte técnico posventa a largo plazo para satisfacer las necesidades de producción en masa empresarial e iteración de proyectos.
