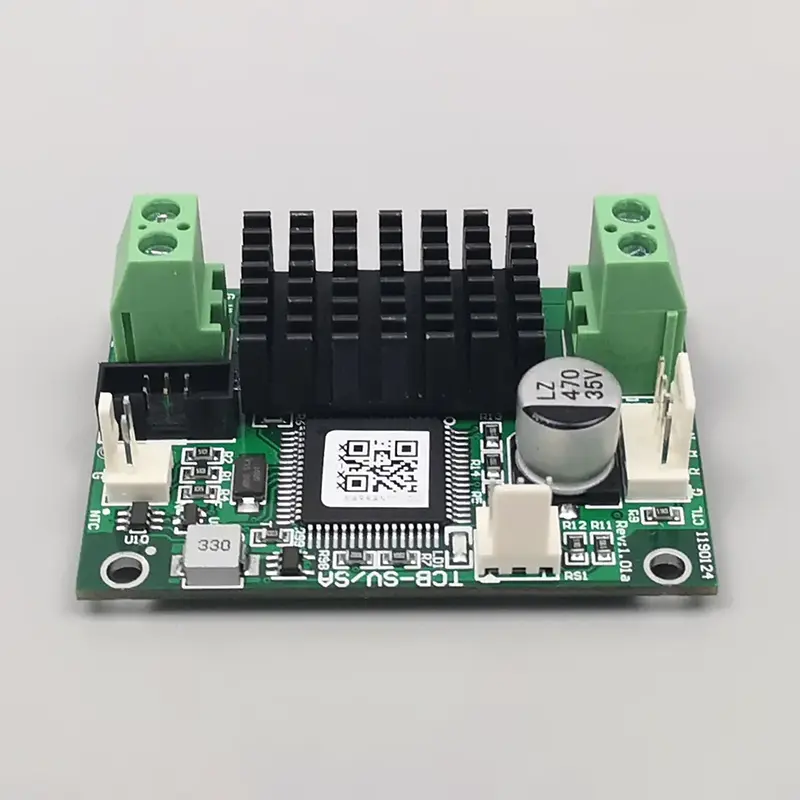

El controlador de temperatura TCB-SV para Micro TEC de la fábrica X-meritan adopta un chip de control independiente y un algoritmo de ajuste dinámico PID, que admite una precisión de ±0,01 °C tanto para el ajuste de temperatura como para el control de estado estable. A diferencia del control de conmutación PWM tradicional, utiliza una salida de corriente continua completa para eliminar el ruido de funcionamiento y las fluctuaciones de temperatura, brindando un control de temperatura de circuito cerrado estable para escenarios de trabajo continuo de alta precisión. La placa integra control bidireccional de calefacción/refrigeración, interfaces de comunicación duales y salida de señal de seguridad, con más del 90 % de eficiencia de trabajo y dimensiones compactas, adecuadas para la integración integrada de sistemas de control térmico micro TEC.
|
Modelo |
TCB-SV |
|
Voltaje de alimentación de la placa (CC) |
7 - 24V |
|
Corriente de suministro de placa |
Depende del TEC |
|
Eficiencia de salida |
> 90% |
|
Voltaje TEC |
4,5 V (predeterminado) |
|
TEC actual |
2,5 A (máx.) |
|
Sensor de temperatura |
10K NTC (valor B predeterminado: 3950) |
|
Precisión del control de temperatura |
±0,01°C |
|
Establecer la precisión de la temperatura |
±0,01°C |
|
Rango de control de temperatura |
-30°C a 147°C |
|
Rango de temperatura de control¹ |
-20°C a 100°C |
|
Temperatura predeterminada de fábrica |
25°C, o especificado por el usuario |
|
Dimensiones |
60mm x 42mm |
|
Altura |
23 mm en total (placa de 18,5 mm + componentes de 1,5 mm, pines≤3 mm) |
|
Nota |
Para otras especificaciones, póngase en contacto con el fabricante. |
El controlador de temperatura TCB-SV para Micro TEC adopta una estructura de hardware estándar de la industria y un diseño funcional práctico, con ventajas técnicas fundamentales para el control de precisión de micro TEC:
Equipado con un chip de control dedicado y un algoritmo PID optimizado, admite una precisión de temperatura en estado estable de ±0,01 °C, cumpliendo con los requisitos de calibración de precisión de los dispositivos láser y de detección.
La salida de corriente continua sin PWM evita el ruido de conmutación de alta frecuencia, elimina las microfluctuaciones térmicas y garantiza un estado de temperatura constante a largo plazo de los componentes de precisión.
Admite comandos seriales ASCII y protocolo MODBUS-RTU, compatible con el host de control industrial convencional y el software de computadora superior, admite monitoreo de datos en tiempo real y desarrollo secundario.
Coincide con sensores estándar 10K NTC (3950), admite conmutación automática de calefacción y refrigeración y cubre un amplio rango de control de circuito cerrado de temperatura.
Salida de alarma de equipo reservado, señal de estado operativo e interfaz de apagado dedicada TEC, que facilita el control automatizado del enlace de seguridad del sistema.
Verificado mediante aplicaciones de campo a largo plazo en industrias ópticas y láser, el módulo tiene una fuerte capacidad antiinterferente y un rendimiento operativo continuo estable.
|
Artículo de comparación |
Controlador Micro TEC TCB-SV |
Controlador TEC convencional |
|
Precisión del control de temperatura |
±0,01°C (precisión ultraalta) |
±0,05°C ~ ±0,1°C (Precisión industrial general) |
|
Modo de salida |
Salida de corriente continua y suave, sin ruido de conmutación, cero fluctuaciones térmicas |
Salida de interruptor PWM tradicional, propensa a ruidos de alta frecuencia y pequeñas variaciones de temperatura |
|
Protocolo de comunicación |
Protocolos duales: ASCII + MODBUS-RTU, fácil para la integración del sistema y el desarrollo secundario |
Protocolo único con compatibilidad limitada y poca capacidad de expansión |
|
Configuración de seguridad |
Salida de alarma integrada, retroalimentación de estado y función de apagado de emergencia TEC |
Función de control único, que carece de diseño de protección de seguridad inteligente |
|
Eficiencia de salida |
>90%, ahorro de energía y eficiencia para funcionamiento a largo plazo |
Generalmente por debajo del 85%, mayor consumo de energía a largo plazo |
|
Escenarios aplicables |
Comunicación óptica, diagnóstico médico, sensores de alta precisión, equipos de laboratorio. |
Escenarios comunes de control de temperatura industrial con bajos requisitos de precisión. |
Basándose en un control de temperatura preciso y una capacidad antiinterferente, el controlador de temperatura TCB-SV para Micro TEC se aplica en escenarios profesionales que requieren estabilidad de temperatura a largo plazo:
Estabilice la temperatura de trabajo de los diodos láser, elimine la deriva de la longitud de onda causada por los cambios de temperatura y garantice una transmisión de datos estable a largo plazo de redes de fibra óptica de alta velocidad.
Proporcione un entorno de trabajo de temperatura constante para reactivos de precisión, detección molecular y equipos de análisis bioquímico, evitando la desviación del resultado de la detección causada por pequeños cambios de temperatura.
Estabilice la temperatura de funcionamiento de los sensores infrarrojos, los sensores de detección de sustancias químicas y los sensores LiDAR, optimice la relación señal-ruido y mantenga una precisión de detección constante.
Aplicado en escenarios de calibración térmica de investigación científica y control de temperatura de microprecisión, lo que respalda la repetibilidad de datos experimentales de alta precisión.
X-Meritan cuenta con talleres de producción independientes y equipos de prueba completos. Todas las placas TCB-SV se producen, calibran y prueban internamente para garantizar una estabilidad constante de los lotes.
Admite ajuste de parámetros y configuración no estándar. El equipo técnico proporciona orientación de integración para ayudar a los clientes a completar la depuración de equipos y la iteración del proyecto.
Los productos se exportan a Europa, América del Norte, el Sudeste Asiático y otras regiones. Con canales logísticos estables, admite el suministro de lotes a largo plazo y la entrega de proyectos en el extranjero.
El producto se ha aplicado en proyectos de laboratorio y equipos industriales de alta gama, con un rendimiento estable verificado por el funcionamiento real a largo plazo.
R: Está especialmente diseñado para refrigeradores microtermoeléctricos, perfectamente aplicable a escenarios de alta precisión como comunicación láser, detección médica, sensores de precisión e instrumentos de laboratorio que requieren una estabilización de temperatura ultrafina de 0,01°C.
R: Sí. Coincide con los sensores NTC estándar 10K 3950 de forma predeterminada y es compatible con la mayoría de los módulos micro TEC convencionales del mercado, con una sólida compatibilidad universal y una conveniente actualización y reemplazo del sistema.
R: Absolutamente. Los protocolos duales ASCII y MODBUS-RTU admiten la depuración de software de computadora superior, la carga de datos en tiempo real y el acoplamiento automatizado del sistema, satisfaciendo diversas necesidades de desarrollo secundario de proyectos industriales.
R: Cada controlador de temperatura TCB-SV para unidades Micro TEC se somete a estrictas pruebas de fábrica que incluyen calibración de precisión de temperatura, detección de estabilidad de corriente continua, verificación de la función de comunicación y simulación de protección de seguridad para garantizar que no se entreguen productos defectuosos.
R: Sí. La temperatura predeterminada de 25 °C se puede ajustar según los requisitos del proyecto del usuario y se admiten servicios de configuración de parámetros especiales para condiciones de trabajo no estándar.
R: Evita por completo el ruido de conmutación y las fluctuaciones periódicas de temperatura, mantiene la estabilidad de la temperatura estática a largo plazo de los componentes optoelectrónicos de precisión y mejora efectivamente la vida útil del producto y la precisión de la detección.
