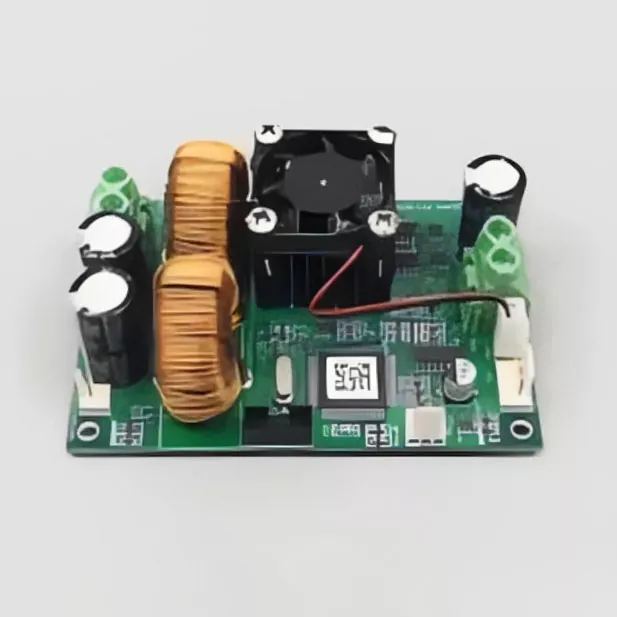

Controlador de temperatura PID

X-Meritan fabrica controladores de temperatura PID utilizados en sistemas industriales de calefacción y refrigeración. Estos dispositivos leen una señal de temperatura de un sensor, la comparan con un punto de ajuste y ajustan la salida para mantener estable la temperatura del proceso. Las aplicaciones comunes incluyen extrusión de plástico, maquinaria de envasado, hornos de laboratorio y líneas de procesamiento de alimentos.

El controlador no es un dispositivo de calefacción independiente. Proporciona la señal de control que acciona un relé, un relé de estado sólido (SSR) o una salida analógica. El calentamiento o enfriamiento real se realiza mediante elementos externos como calentadores de cartucho, calentadores de banda o válvulas de enfriamiento.

Cómo funciona el control PID

PID significa Proporcional, Integral y Derivada. El controlador mide continuamente la diferencia entre el punto de ajuste y la temperatura real. Esta diferencia se llama error.

El término proporcional produce una salida proporcional al error actual. El término integral acumula errores pasados ​​y corrige la compensación en estado estacionario. El término derivado responde a la tasa de cambio y ayuda a reducir el exceso.

En la práctica, la función de autoajuste del usuario o del controlador establece tres parámetros: banda proporcional, tiempo integral y tiempo derivativo. La sintonización correcta es esencial. Un bucle PID mal sintonizado oscilará o responderá lentamente. El control ON-OFF es más sencillo y se utiliza cuando el proceso tolera cambios de temperatura.

Parámetros técnicos

Todas las especificaciones se verifican en la prueba final. Se puede proporcionar un certificado de calibración con cada unidad.

Opciones de entrada y salida

El controlador debe coincidir con el sensor de temperatura y el dispositivo de conmutación de carga. La siguiente tabla resume las combinaciones comunes.

Una discrepancia entre el tipo de entrada y el sensor provoca lecturas incorrectas. Una falta de coincidencia entre la salida y el dispositivo de conmutación de carga provoca fallas en el control o daños a los componentes.

Control PID vs. ON-OFF

El control ON-OFF enciende completamente la salida cuando la temperatura cae por debajo del punto de ajuste y la apaga completamente cuando sube por encima del punto de ajuste más una banda de histéresis. Este método es simple y funciona para sistemas con gran masa térmica donde los cambios de temperatura son aceptables.

El control PID modula la salida de forma continua o en ráfagas rápidas. Mantiene la temperatura cerca del punto de ajuste con una mínima oscilación. Se requiere PID para procesos que necesitan una tolerancia estricta a la temperatura, como incubadoras de laboratorio, boquillas de moldeo por inyección y control de temperatura de diodos láser.

La función de ajuste automático de los controladores X-Meritan calcula los parámetros PID iniciales introduciendo una perturbación controlada y midiendo la respuesta del proceso. Después del ajuste automático, a menudo todavía es necesario realizar un ajuste fino manual para lograr un rendimiento óptimo.

Consideraciones de instalación y cableado

El cableado incorrecto es la causa más común de fallas en el campo. Se deben comprobar los siguientes puntos durante la instalación:

Entrada de termopar: utilice el cable de extensión de termopar correcto. No utilice alambre de cobre. La polaridad debe coincidir. La compensación de unión fría incorporada en el controlador supone que el bloque de terminales está a una temperatura conocida. Evite colocar el controlador cerca de fuentes de aire caliente que provoquen una variación de la temperatura del terminal.

Entrada RTD: utilice una conexión de tres o cuatro cables para cancelar la resistencia del cable. La conexión de dos cables introduce errores de medición, especialmente con cables largos.

Salida SSR: la salida SSR del controlador es un pulso de CC de bajo voltaje. Debe conectarse a la entrada de control de un SSR externo. No lo conecte directamente a un elemento calefactor.

Salida de relé: utilice un circuito amortiguador entre cargas inductivas para proteger los contactos del relé. La vida útil del relé está clasificada para un número específico de operaciones a una corriente determinada. La conmutación frecuente a alta corriente acorta la vida.

Fuente de alimentación: La entrada de amplio voltaje acepta la mayoría de las redes industriales. Pero los picos de voltaje de motores o contactores cercanos pueden dañar el controlador. Utilice un protector contra sobretensiones o un filtro de línea si la línea eléctrica tiene ruido.

Conexión a tierra: Conecte el terminal de tierra a una tierra adecuada. Esto reduce el ruido eléctrico y mejora la seguridad.

Guía de selección

Para seleccionar un controlador de temperatura PID, responda estas preguntas:

1. ¿Qué tipo de sensor se utilizará?

Los termopares cubren un amplio rango de temperaturas y responden rápidamente. Los RTD son más precisos y estables a temperaturas más bajas, pero más lentos. Las entradas analógicas se utilizan cuando la señal de temperatura proviene de un transmisor.

2. ¿Cuál es el rango de temperatura requerido?

El rango del controlador debe cubrir el rango operativo esperado. El uso de un controlador con un rango más amplio del necesario reduce la resolución. Por ejemplo, un controlador de termopar K con un rango de 0-1370 °C muestra una resolución de 1 °C. Un controlador con un rango de 0 a 400 °C podría mostrar una resolución de 0,1 °C.

3. ¿Qué es el dispositivo de conmutación de carga?

Si utiliza un SSR, seleccione la salida de la unidad SSR. Si utiliza un contactor mecánico, la salida de relé es apropiada. Si el elemento de control final es una válvula proporcional o un controlador de potencia SCR, utilice una salida analógica.

4. ¿Qué precisión se requiere?

La especificación de precisión de la pantalla es ±0,5% FS o ±1 dígito. Para un rango de 0 a 400 °C, eso es ±2 °C. Si el proceso requiere un control de ±0,5°C, el controlador por sí solo no puede lograrlo. La precisión del sensor, la pérdida de calor y el ajuste del sistema también contribuyen a la precisión del control final.

5. ¿Se necesita comunicación o alarma?

Las salidas de alarma son útiles para la protección contra sobrecalentamiento. RS485 Modbus permite monitorear y ajustar el controlador desde un PLC o computadora. Estas opciones agregan costos, así que seleccione solo lo que requiere la aplicación.

Aplicaciones típicas

Maquinaria de plástico y embalaje

Los controladores PID regulan la temperatura de los cilindros de extrusión, los colectores de canal caliente y las barras de termosellado. La temperatura constante previene la degradación del material y garantiza la calidad del sellado.

Equipo de laboratorio

Los hornos de mufla, los hornos de secado y los baños de temperatura constante dependen de controladores PID para condiciones repetibles. La lenta respuesta térmica de estos sistemas requiere un ajuste cuidadoso del término integral.

Procesamiento de alimentos

Los hornos, freidoras y pasteurizadores comerciales utilizan controladores PID para cumplir con los estándares de calidad y seguridad alimentaria. El controlador suele funcionar con un sensor PT100 para una medición precisa de baja temperatura.

Fabricación de semiconductores y electrónica

Las estaciones de soldadura, los hornos de reflujo y los hornos de curado necesitan perfiles de temperatura ajustados. El controlador PID funciona con salidas SSR para una conmutación rápida y un control preciso.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el control PID y ON-OFF en la práctica?

R: El control ON-OFF alterna la salida entre encendido y apagado total. La temperatura oscila alrededor del punto de ajuste. El control PID ajusta continuamente la salida para mantener la temperatura casi constante. Utilice PID cuando el proceso tolere sólo una pequeña desviación.

P: ¿Qué es el autoajuste y cuándo debo usarlo?

R: El ajuste automático es una función que calcula automáticamente los parámetros PID. Funciona activando y desactivando la salida de forma controlada y midiendo cómo responde el sistema. Ejecute el ajuste automático durante la configuración inicial o cuando la carga térmica cambie significativamente. Después del ajuste automático, verifique el rendimiento y realice ajustes manuales si es necesario.

P: ¿Por qué mi temperatura sobrepasa el punto de ajuste?

R: El exceso generalmente significa que la banda proporcional es demasiado estrecha o que el tiempo integral es demasiado corto. El controlador está aplicando demasiada salida antes de que la temperatura alcance el punto de ajuste. Aumentar la banda proporcional o reducir la acción integral. El ajuste automático puede ayudar a encontrar un punto de partida.

P: ¿Puedo usar el mismo controlador para calefacción y refrigeración?

R: Algunos modelos admiten salida dual de calor/frío. Proporcionan una salida para calefacción y otra para refrigeración. Esto es útil para sistemas que requieren ambos, como extrusoras de plástico con ventiladores de refrigeración por aire. Consulte las especificaciones del modelo para confirmar la disponibilidad de salida dual.

P: ¿Cómo sé si mi sensor es compatible?

R: El tipo de entrada del controlador debe coincidir con el sensor. Para termopares, la letra del tipo (K, J, T, etc.) debe coincidir. Para RTD, la curva de resistencia (PT100 o PT1000) debe coincidir. El uso de una configuración incorrecta dará como resultado lecturas de temperatura incorrectas. La mayoría de los controladores tienen un parámetro de configuración para seleccionar el tipo de entrada.

P: ¿Cuál es la vida útil esperada de un controlador PID?

R: Con una instalación y refrigeración adecuadas, los componentes electrónicos pueden funcionar durante muchos años. La salida del relé es el elemento de desgaste más común. La vida útil de los contactos del relé la especifica el fabricante y depende de la frecuencia y la corriente de conmutación. Las salidas SSR no tienen desgaste mecánico pero pueden fallar por sobrecalentamiento o sobretensión.

P: ¿Ofrecen soporte técnico para la sintonización?

R: Sí. Nuestros ingenieros pueden ayudar con la configuración inicial y el ajuste para aplicaciones específicas. Proporcione detalles de su sistema térmico, incluida la potencia del calentador, el tipo de sensor y las características de carga. Respondemos dentro de un día hábil.
