Enfriadores termoeléctricos: la guía de ingeniería completa para la gestión térmica de estado sólido

Comprender el efecto Peltier y la arquitectura TEC

The operating foundation of every Enfriadores termoeléctricosEl dispositivo se basa en un fenómeno descubierto por Jean Charles Athanase Peltier en 1834. Cuando la corriente continua pasa a través de una unión formada por dos materiales semiconductores diferentes, una unión absorbe calor mientras que la otra lo libera. Esta transferencia térmica reversible, conocida como efecto Peltier, permite que un solo módulo funcione como enfriador o calentador simplemente invirtiendo la polaridad de la corriente de entrada.

Comportamiento de las uniones frías y las uniones calientes

Dentro de un módulo Peltier típico, de docenas a cientos de pastillas semiconductoras de tipo p y tipo n están dispuestas eléctricamente en serie y térmicamente en paralelo. Los gránulos se intercalan entre dos sustratos cerámicos que conducen el calor y al mismo tiempo proporcionan aislamiento eléctrico. Cuando la corriente continua fluye desde el material tipo n al tipo p, la unión absorbe calor, creando un lado frío. La corriente que fluye del tipo p al tipo n libera calor, formando el lado caliente.

Esta arquitectura produce un diferencial de temperatura en todo el módulo que se puede modular con precisión ajustando la magnitud actual. La ausencia de compresores, refrigerantes y piezas móviles distingue esta tecnología de los sistemas convencionales de compresión de vapor, ofreciendo ventajas en confiabilidad, perfil de ruido y flexibilidad de factor de forma.

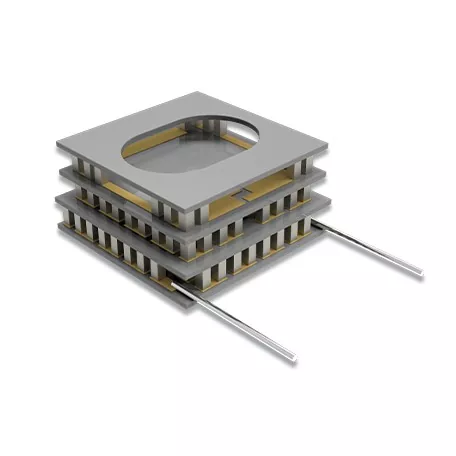

Materiales y Construcción

El telururo de bismuto (Bi₂Te₃) sigue siendo el material termoeléctrico más eficiente para el funcionamiento a temperatura cercana a la ambiente. Los gránulos semiconductores se sueldan entre placas cerámicas típicamente hechas de alúmina (Al₂O₃) o nitruro de aluminio (AlN). Las interconexiones metálicas unen los pellets individuales en un circuito continuo y el conjunto completo a menudo no mide más de unos pocos milímetros cuadrados o unos pocos centímetros cuadrados, dependiendo de los requisitos de capacidad de enfriamiento.

Especificaciones clave y criterios de selección de módulos

Seleccionar el módulo apropiado requiere una evaluación cuidadosa de la carga térmica, el diferencial de temperatura objetivo, el espacio disponible y el presupuesto de energía. Los parámetros de la hoja de datos por sí solos no garantizan un rendimiento óptimo: los ingenieros deben modelar el punto de funcionamiento en comparación con las condiciones del mundo real.

Parámetros críticos de la hoja de datos

Cuatro parámetros forman la columna vertebral de cualquier decisión de selección. La capacidad máxima de refrigeración (Q_max) representa la capacidad de bombeo de calor con un diferencial de temperatura cero. El diferencial de temperatura máximo (ΔT_max) indica el mayor intervalo de temperatura alcanzable entre los lados frío y caliente bajo carga de calor cero. La corriente máxima (I_max) y el voltaje máximo (V_max) definen la envolvente de funcionamiento eléctrico.

Fundamentalmente, Q_max, ΔT_max e I_max no se pueden lograr simultáneamente. Operar el módulo cerca de cualquier máximo obliga a que los otros dos parámetros disminuyan. Por lo tanto, la selección debe basarse en curvas de rendimiento normalizadas que describen el comportamiento en el punto operativo objetivo real.

Guía de selección basada en aplicaciones

Maximizar la eficiencia de refrigeración en diseños prácticos

El coeficiente de rendimiento (COP) de los módulos termoeléctricos de una sola etapa suele estar entre 0,3 y 0,7, aunque los sistemas bien optimizados pueden superar este rango cuando el diferencial de temperatura es modesto. Las implementaciones mal diseñadas frecuentemente caen por debajo de 0,2. La brecha entre estos resultados depende de tres palancas de diseño.

Estrategia de dimensionamiento: sobredimensionamiento deliberado

Quizás la práctica más contradictoria pero impactante implica seleccionar un módulo con una capacidad de enfriamiento máxima de cuatro a seis veces la carga de calor real y luego operarlo a solo 20-35% de la corriente máxima. Este enfoque minimiza las pérdidas de calor Joule, que crecen con el cuadrado de la corriente, sin dejar de proporcionar el bombeo de calor necesario. El módulo funciona a menor temperatura, dura más y consume menos energía para la misma tarea térmica.

Rechazo de calor del lado caliente

El lado caliente de un módulo Peltier debe rechazar no sólo la carga de calor bombeada sino también la propia potencia eléctrica de entrada. El rechazo total de calor es igual a la carga de refrigeración más la energía eléctrica consumida. Un tamaño insuficiente del disipador de calor del lado caliente obliga al lado frío a trabajar en contra de un ambiente elevado, lo que erosiona el rendimiento y acelera la degradación. La refrigeración líquida o los disipadores de calor de aire forzado de alta eficiencia suelen ser necesarios cuando las cargas de calor superan unos pocos vatios.

Estrategia de control

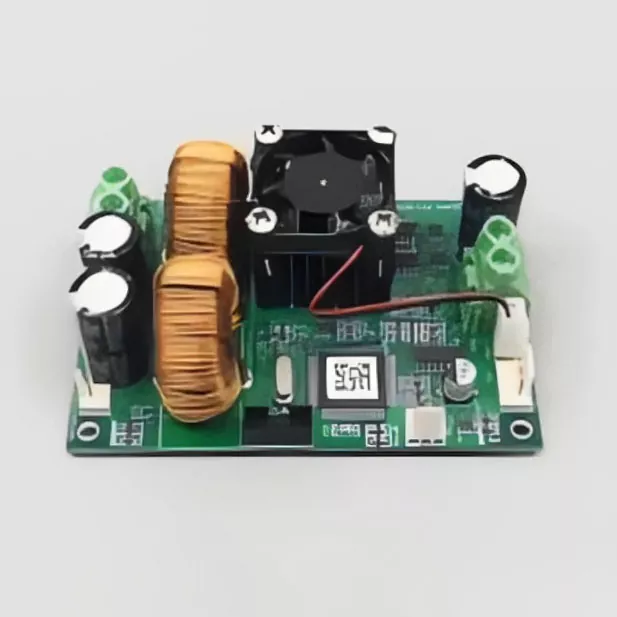

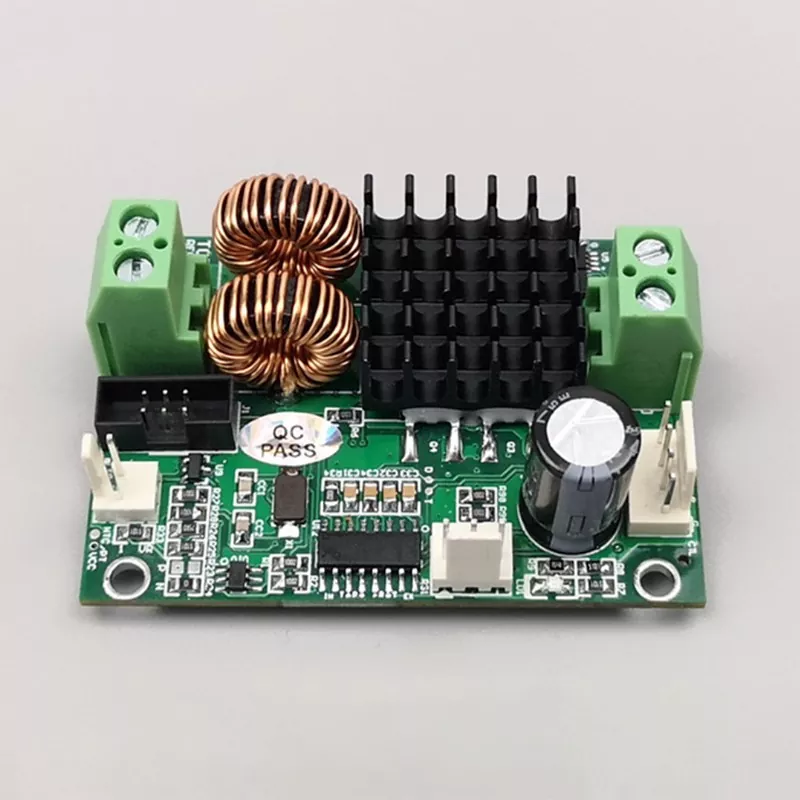

Un controlador PID de precisión combinado con un sensor de temperatura de alta resolución permite la estabilidad del punto de ajuste dentro de ±0,1°C o mejor. El controlador modula la corriente al módulo en lugar de encenderlo y apagarlo por completo, evitando el estrés por ciclos térmicos y mejorando la estabilidad en estado estable.

Panorama de aplicaciones industriales y médicas

La combinación única de operación de estado sólido, respuesta de milisegundos y capacidad de enfriamiento subambiental ha impulsado la adopción en un conjunto notablemente diverso de industrias. Cada aplicación aprovecha un subconjunto diferente de ventajas ofrecidas porEnfriadores termoeléctricos.

Comunicación por Fibra Óptica y Fotónica

Los transceptores ópticos, los diodos láser y los láseres de bomba requieren una estabilidad de la longitud de onda directamente relacionada con la temperatura de la unión. Un cambio de incluso una fracción de grado puede provocar una desviación de la longitud de onda más allá de los límites de especificación. Los módulos termoeléctricos mantienen la temperatura del láser dentro de ±0,1 °C, lo que garantiza una salida estable frente a las fluctuaciones ambientales.

Diagnóstico Médico y Ciencias de la Vida

Los instrumentos de reacción en cadena de la polimerasa (PCR) dependen de ciclos térmicos rápidos y precisos entre las temperaturas de desnaturalización, recocido y extensión. Los termocicladores accionados por Peltier alcanzan velocidades de calentamiento superiores a 20 °C por segundo y velocidades de enfriamiento superiores a 5 °C por segundo, lo que permite un diagnóstico más rápido. La uniformidad de la temperatura en una placa de 96 pocillos se puede mantener dentro de ±0,1 °C.

Los sistemas láser médicos, incluidos los láseres de CO₂, YAG, diodo y fibra, dependen de la estabilización termoeléctrica para proteger los componentes ópticos y mantener la calidad del haz. La naturaleza de estado sólido de los TEC permite la integración en piezas de mano compactas y cabezales láser montados en consola sin la vibración que perturbaría la alineación óptica.

Detección automotriz y LiDAR

Los sistemas LiDAR automotrices utilizan diodos láser cuya longitud de onda de emisión cambia con la temperatura. Los TEC estabilizan estas fuentes láser contra cambios extremos de temperatura debajo del capó, preservando la precisión de la detección y el rendimiento del alcance. La ausencia de piezas móviles es particularmente valiosa en entornos automotrices de alta vibración.

Instrumentación industrial y equipos analíticos.

Los instrumentos analíticos, los equipos de fabricación de semiconductores y los analizadores ambientales utilizan el control de temperatura termoeléctrico para el acondicionamiento de muestras, el enfriamiento del detector y la estabilización del punto de referencia. Las placas frías y los conjuntos de líquido a líquido proporcionan la estabilidad térmica necesaria para mediciones repetibles en entornos de control de procesos.

Instalación, accionamiento y protección medioambiental

La instalación y el accionamiento eléctrico adecuados son esenciales para lograr el rendimiento nominal y garantizar la longevidad del módulo. Muchas fallas prematuras se deben a errores de ensamblaje y operación evitables más que a limitaciones inherentes del producto.

Montaje e interfaz térmica

La planitud de la superficie de contacto entre el módulo, el disipador de calor y la placa fría debe ser mejor que ±0,02 mm. Se debe aplicar una capa fina y uniforme de grasa térmica de alta calidad (de aproximadamente 0,02 mm a 0,1 mm de espesor) a las caras fría y caliente para minimizar la resistencia térmica de contacto.

Los tornillos deben apretarse en diagonal por etapas. La compresión recomendada oscila entre 150 y 300 kPa (aproximadamente 10 a 21 kg/cm²). Una presión excesiva o desigual puede fracturar el frágil sustrato cerámico y dañar los gránulos semiconductores internos.

Requisitos de fuente de alimentación

Es obligatoria una fuente de alimentación regulada por CC con menos del 10 % de ondulación. Se prefiere el accionamiento de corriente constante o la regulación de voltaje PWM al arranque duro directo a voltaje total, lo que puede estresar el módulo y reducir la vida operativa. Al cambiar entre los modos de calefacción y refrigeración, la polaridad inversa solo se debe aplicar después de que el módulo haya vuelto a la temperatura ambiente, normalmente después de un período de enfriamiento de 10 a 15 minutos.

Condensación y protección del medio ambiente

El funcionamiento por debajo del punto de rocío ambiental provocará condensación en el lado frío. La entrada de humedad puede degradar el rendimiento térmico y corroer las conexiones internas con el tiempo. Las medidas de protección incluyen envoltura de aislamiento térmico, sellado con compuesto de encapsulado, recubrimientos hidrofóbicos y canales de drenaje diseñados. Se debe evitar el uso en entornos con gases corrosivos a menos que el módulo esté completamente encapsulado.

Mantenimiento, vida útil y prevención de fallas

Los refrigeradores termoeléctricos son dispositivos inherentemente confiables con un tiempo medio entre fallas frecuentemente citado en el rango de 100.000 a 200.000 horas en condiciones favorables. Sin embargo, la vida útil real depende en gran medida de la amplitud del ciclo térmico, el perfil de conducción actual y los factores ambientales.

Prácticas de inspección de rutina

• Inspeccionar el estado de la grasa térmica cada seis meses; Vuelva a aplicar si observa secado o agrietamiento.
• Limpie las aletas del disipador de calor del lado caliente con aire comprimido para mantener el flujo de aire y la capacidad de rechazo de calor.
• Verifique la estabilidad de la temperatura durante la operación; el aumento de la fluctuación puede indicar una degradación de la interfaz térmica o fatiga del módulo.
• Monitorear el consumo de corriente en el punto de operación; El aumento de corriente para la misma carga térmica sugiere un aumento de la resistencia interna.

Modos de falla comunes

El estrés térmico debido a los ciclos repetidos entre estados fríos y calientes sigue siendo el mecanismo de degradación dominante. La fatiga de las uniones de soldadura y el agrietamiento de los gránulos de semiconductores pueden desarrollarse después de cientos de miles de ciclos si la variación de temperatura es grande. Operar el módulo con fracciones de corriente más bajas y mantener interfaces térmicas estables extiende significativamente la vida útil.

Las fallas relacionadas con la humedad, incluidas la corrosión y los cortocircuitos eléctricos, se pueden prevenir mediante un sellado adecuado y una gestión de la condensación. En aplicaciones donde el lado frío opera por debajo del punto de rocío, una protección sólida contra la humedad no es opcional, pero sí esencial para un funcionamiento confiable a largo plazo.
