Materiales termoeléctricos: la base de la refrigeración de estado sólido y la generación de energía

Comprensión de los materiales termoeléctricos y el efecto Peltier

En el corazón de todo sistema de refrigeración de estado sólido se encuentra una clase de compuestos semiconductores capaces de convertir la corriente eléctrica directamente en un gradiente de temperatura. Estos compuestos son el núcleo funcional de la gestión térmica moderna y sus propiedades de transporte eléctrico y térmico dictan la capacidad de enfriamiento, la velocidad de respuesta y el consumo de energía del dispositivo final. Sin materiales cuidadosamente diseñados, ni siquiera la arquitectura de módulo más sofisticada puede ofrecer un rendimiento estable.

¿Qué son los materiales termoeléctricos?

Materiales termoeléctricosson sustancias semiconductoras que exhiben el efecto Peltier, el fenómeno en el que el calor se absorbe en una unión y se libera en otra cuando la corriente continua fluye a través de un circuito de dos conductores diferentes. Las aleaciones de telururo de bismuto siguen siendo la opción dominante para el funcionamiento a temperatura cercana a la ambiente, ya que ofrecen un equilibrio de conductividad eléctrica, aislamiento térmico y capacidad de fabricación que aún no ha sido desplazado en las principales aplicaciones de refrigeración.

La eficiencia de un material termoeléctrico se expresa comúnmente mediante la figura de mérito adimensional, ZT. Este parámetro combina el coeficiente de Seebeck, la conductividad eléctrica y la conductividad térmica en un único indicador de rendimiento. Los valores más altos de ZT se traducen directamente en una mayor potencia de enfriamiento por unidad de entrada eléctrica, pero la selección práctica de materiales también debe tener en cuenta la resistencia mecánica, la estabilidad térmica y la compatibilidad con los sistemas de metalización.

Semiconductores tipo P y tipo N

Los circuitos termoeléctricos requieren dos tipos de materiales complementarios. Los semiconductores tipo P conducen la electricidad principalmente a través de portadores de carga positivos, mientras que los materiales tipo N dependen de portadores negativos. Cuando se unen eléctricamente en serie y térmicamente en paralelo, estos gránulos emparejados crean el diferencial de temperatura que define el rendimiento del módulo. Las características de cada tipo deben combinarse cuidadosamente: el voltaje, la corriente, el rango de temperatura y el comportamiento de expansión térmica influyen en si un diseño emparejado logra su punto de funcionamiento objetivo.

La falta de coincidencia entre las propiedades de tipo P y tipo N es una fuente de ineficiencia común pero evitable. Si un material se degrada más rápidamente durante el ciclo térmico, o si sus resistencias eléctricas divergen con el tiempo, el módulo pierde capacidad de enfriamiento y puede desarrollar puntos calientes localizados. Por lo tanto, los proveedores de materiales se centran no sólo en el rendimiento de los pellets individuales sino también en la coherencia entre lotes en ambos tipos de transportadores.

Formularios a granel clave para el procesamiento industrial

Los materiales termoeléctricos rara vez se utilizan en forma de lingotes en bruto. Se procesan en formas intermedias que se adaptan al ensamblaje automatizado, el corte de precisión y la metalización. Dos formas a granel dominan la oferta industrial: perfiles extruidos y láminas con barrera de difusión. Cada uno aborda un conjunto distinto de requisitos de fabricación.

Perfiles extruidos para producción de gran volumen

La extrusión produce longitudes continuas de material termoeléctrico con una sección transversal fija: barras cuadradas, varillas redondas o perfiles personalizados que se ajustan estrechamente a la geometría prevista del dispositivo. Esta forma es particularmente valiosa cuando grandes cantidades de un solo pedido exigen consistencia dimensional y una estructura interna estable en todo el lote.

Los ingenieros que planean cortar, moler, biselar, enchapar o soldar internamente a menudo prefieren el material extruido porque su estructura de grano uniforme reduce el riesgo de astillas o grietas durante el procesamiento mecánico. El proceso de extrusión también permite adaptar las dimensiones y longitudes de las secciones transversales a un diseño de módulo específico, eliminando el desperdicio asociado con la reducción de pellets estándar de gran tamaño.

• Perfiles continuos con dimensiones y propiedades del material controlables.
• Adecuado para cortar en pequeños pellets según las dimensiones del módulo
• Rendimiento consistente dentro del mismo lote de producción
• Disponible en composiciones tipo P y tipo N para circuitos emparejados

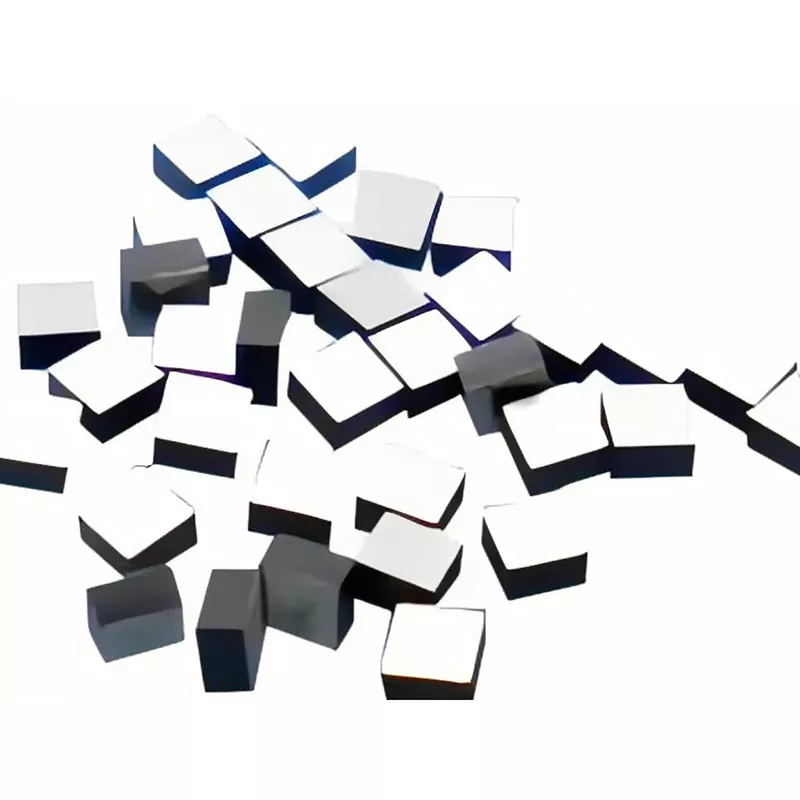

Rebanadas con barreras de difusión

Las lonchas finas equipadas con una capa de barrera a la difusión representan un producto intermedio más avanzado. La capa de barrera se aplica para mejorar la interfaz entre el material termoeléctrico y los sistemas de unión o metalización posteriores. Sin esta capa, las temperaturas elevadas durante la soldadura pueden provocar una rápida interdifusión entre el semiconductor y los metales de contacto, lo que provoca una degradación del rendimiento y una eventual falla.

Los cortes de barrera de difusión son particularmente adecuados para módulos que sufren ciclos térmicos repetidos. Aplicaciones como placas de enfriamiento, módulos de control de temperatura y regulación de temperatura de sensores se benefician de la estabilidad interfacial mejorada que brindan estos cortes. También simplifican la ventana del proceso para los ingenieros que pretenden aplicar metalización basada en níquel, cobre o soldadura internamente.

Seleccionar el material adecuado para su aplicación

La selección del material comienza con dos parámetros no negociables: las temperaturas esperadas de la unión caliente y de la unión fría, y la ventana de funcionamiento eléctrico del dispositivo final. Estos factores limitan los sistemas de materiales candidatos y definen los pasos de procesamiento que se requerirán posteriormente.

Consideraciones sobre la temperatura de funcionamiento

Los diferentes sistemas de materiales termoeléctricos exhiben un rendimiento máximo en diferentes rangos de temperatura. Una composición optimizada para enfriamiento a temperatura cercana a la ambiente puede perder eficiencia rápidamente cuando el lado caliente supera los 80 °C, mientras que un material diseñado para temperaturas moderadas puede ofrecer un rendimiento deficiente en condiciones bajo cero del lado frío. Determinar las temperaturas de funcionamiento reales, no simplemente el punto de ajuste objetivo, es el primer paso hacia una elección de material viable.

Requisitos eléctricos

El voltaje, la corriente, la resistencia y la disipación de potencia interactúan con las propiedades del material. Un material con alta conductividad eléctrica reduce el calentamiento Joule pero también puede exhibir una mayor conductividad térmica, lo que va en contra del gradiente de temperatura. El equilibrio óptimo depende de la geometría del módulo, la fuente de alimentación disponible y la capacidad de refrigeración requerida. Hacer coincidir la resistividad del material con la electrónica del accionamiento suele ser tan importante como maximizar la cifra de mérito.

Opciones de personalización

Las formas materiales estándar no siempre satisfacen una arquitectura de gestión térmica específica. Cuando las dimensiones, composiciones o tratamientos de superficie del catálogo no son suficientes, se hacen necesarias soluciones personalizadas. La personalización puede abordar las dimensiones del material, la combinación de tipo P y tipo N, ajustes de composición, propiedades eléctricas, tratamiento de superficie o interfaz, requisitos de barrera de difusión y especificaciones de corte o mecanizado.

• Dimensiones del material y geometría de la sección transversal.
• Coincidencia de propiedades de transporte tipo P y tipo N
• Ajuste de composición para rangos de temperatura específicos
• Objetivos de resistividad eléctrica y coeficiente de Seebeck
• Preparación de superficies y tratamiento de interfaz.
• Especificación de la capa de barrera de difusión
• Requisitos de corte, rectificado y mecanizado.

Panorama de aplicaciones en todas las industrias

La versatilidad deMateriales termoeléctricosha impulsado la adopción en una amplia gama de industrias, desde la electrónica de consumo hasta el diagnóstico médico y el control de procesos industriales. Cada aplicación impone sus propias limitaciones en cuanto a pureza del material, tolerancia dimensional y estabilidad de la interfaz.

Enfriamiento de semiconductores y control de temperatura de precisión

La refrigeración de semiconductores sigue siendo el área de aplicación más importante. Los diodos láser, los transceptores ópticos y los procesadores de alto rendimiento se benefician de la regulación de temperatura precisa y sin vibraciones que proporcionan los módulos termoeléctricos. La calidad del material influye directamente en la estabilidad de la longitud de onda, la consistencia de la potencia de salida y la confiabilidad a largo plazo.

Placas de enfriamiento y módulos de control de temperatura

Las placas de enfriamiento utilizadas en instrumentos analíticos, dispositivos médicos y equipos industriales dependen de materiales termoeléctricos para mantener temperaturas superficiales uniformes. Los módulos de control de temperatura para termocicladores de PCR, por ejemplo, requieren velocidades rápidas de calentamiento y enfriamiento que dependen de una baja inercia térmica y una alta conductividad eléctrica, las cuales son propiedades que dependen del material.

Regulación de temperatura del sensor

Los sensores de precisión, incluidos los detectores de infrarrojos y los fotodiodos, a menudo requieren temperaturas de funcionamiento estables para mantener la calibración y la relación señal-ruido. Los materiales termoeléctricos permiten una regulación de temperatura compacta y localizada sin el volumen y la complejidad de los sistemas de refrigeración mecánicos.

Generación de energía a pequeña escala

Cuando se aplica un gradiente de temperatura a través de un material termoeléctrico, el efecto Seebeck genera energía eléctrica. Este principio respalda la recolección de energía a pequeña escala en sensores remotos, sistemas de recuperación de calor residual y fuentes de energía portátiles. Las mismas propiedades de los materiales que gobiernan el rendimiento de la refrigeración también determinan la eficiencia de la generación de energía, lo que hace que la selección del material sea igualmente crítica en ambos modos.

Por qué es importante la integración de materiales y dispositivos

Las especificaciones del material por sí solas no garantizan una solución térmica exitosa. La interacción entre el material, el sistema de metalización, las uniones de soldadura y el sustrato cerámico determina si el módulo terminado cumple con sus objetivos de rendimiento durante miles de horas de funcionamiento.

Capacidades de producción de precisión

La producción de módulos termoeléctricos que ofrezcan un rendimiento constante requiere procesos automatizados de impresión, soldadura por reflujo, inmersión en estaño, dispensación, sellado, corte y solidificación. Cada paso influye en la calidad de la interfaz final y el estado de tensión interna de los gránulos semiconductores. Los proveedores de materiales que también fabrican módulos pueden evaluar sus materiales en condiciones de ensamblaje realistas, cerrando el ciclo de retroalimentación entre el desarrollo del material y el rendimiento del dispositivo.

Soporte técnico basado en aplicaciones

Las especificaciones del catálogo proporcionan un punto de partida, pero las condiciones operativas del mundo real (incluida la carga de refrigeración, la temperatura ambiente, la presión de montaje y la electrónica de accionamiento) a menudo modifican la elección óptima del material. Los proveedores que consideran estos factores al recomendar una solución de material ayudan a los ingenieros a evitar costosos rediseños y fallas en el campo.

X-Meritanintegra el desarrollo de materiales con la fabricación de componentes, lo que permite evaluar el rendimiento del material en relación con la aplicación termoeléctrica final. Este enfoque integrado admite tanto el suministro de materiales estándar como soluciones personalizadas basadas en dibujos, prototipos o especificaciones de aplicación.
