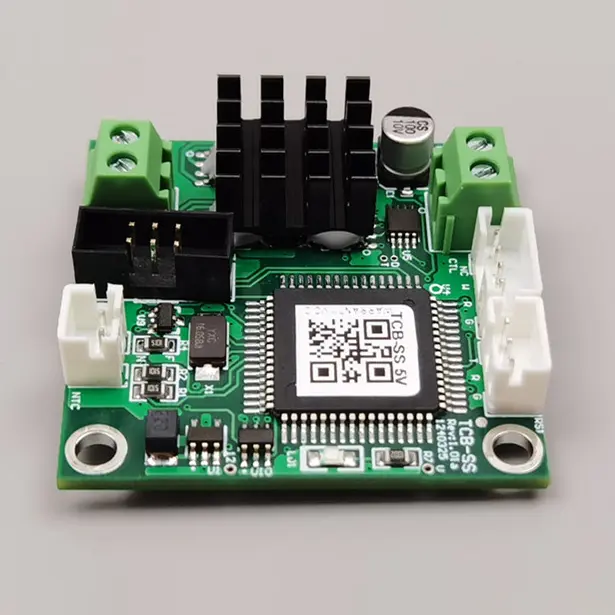

X-Meritan suministra el controlador de temperatura compacto TCB-SA para Micro TEC para abordar las estrictas necesidades de refrigeración de los envases de fotónica y microelectrónica. Construida alrededor de un IC de administración TEC dedicado de alta gama, esta placa proporciona corriente impulsada por CC en lugar de pulsos intermitentes, creando un entorno térmico completamente libre de ondulaciones. Diseñado para interactuar de forma nativa con termistores NTC de 10 kΩ, el TCB-SA mantiene temperaturas objetivo con una precisión de 0,01 ℃ en un amplio rango de control de −20 ℃ a +100 ℃.
Los controladores PWM (modulación de ancho de pulso) tradicionales introducen una conmutación de voltaje agresiva que genera fatiga por ciclos térmicos, ruido eléctrico y microfracturas en elementos TEC ultrapequeños. El controlador de temperatura TCB-SA para Micro TEC adopta un enfoque de ingeniería fundamentalmente diferente para proteger los microenfriadores delicados y al mismo tiempo mantener la estabilidad por debajo del grado:
Entrega continua de corriente CC: Suministra energía limpia y continua al micro-TEC. Esto suaviza los gradientes térmicos, elimina el ruido de alta frecuencia en detectores ópticos sensibles y extiende drásticamente la vida operativa de TEC.
Optimización de masa microtérmica: los algoritmos PID integrados están ajustados explícitamente para una respuesta térmica rápida en cargas de calor pequeñas, lo que evita sobrepasos severos de temperatura durante rampas rápidas de punto de ajuste.
Fiabilidad probada de nivel láser: probado en campo en transceptores ópticos de alta densidad y diodos láser industriales, manteniendo una calibración constante durante millones de horas de funcionamiento.
Tamaño de perfil bajo: un factor de forma compacto permite el montaje directo junto a subconjuntos ópticos, minimizando la longitud del cable de señal y los retrasos en el bucle del sensor.
|
Parámetro |
Especificación / Valor |
|
Controlar la precisión |
0,01 ℃ |
|
Establecer la precisión de la temperatura |
0,01 ℃ |
|
Rango de medición |
−30 ℃ a +147 ℃ |
|
Rango de temperatura de control |
−20 ℃ a +100 ℃ |
|
Temperatura establecida predeterminada de fábrica |
25 ℃ (Personalizable a pedido) |
|
Salida máxima TEC |
4,5 V CC (predeterminado)/corriente máxima de 3,0 A |
|
Entrada de suministro de placa |
5 VCC |
|
Eficiencia de salida |
>90 |
|
Sensor compatible |
Termistor NTC de 10K (predeterminado B=3950) |
|
Dimensiones físicas |
60 mm (largo) × 42 mm (ancho) × 23 mm (alto) |
|
Espesor/espacio libre del tablero |
Tablero de 1,5 mm / Espacio libre máximo de pines de 3 mm a continuación |
• Estabilización de diodo láser Previene la deriva de la longitud de onda y la fluctuación de la potencia óptica en láseres de fibra, láseres de bomba y diodos láser de detección de gas.
• Sensores ópticos de alta precisión Estabiliza conjuntos de fotodiodos, espectrómetros y APD para minimizar la corriente oscura y el ruido térmico en entornos ópticos de baja señal.
• Investigación cuántica y de semiconductores Proporciona refrigeración puntual a microescala dentro de dispositivos de prueba de laboratorio con espacio limitado que requieren una precisión inferior a un grado.
Fabricación interna dedicada: la supervisión directa desde la colocación de los componentes SMT hasta las pruebas térmicas finales garantiza la coherencia entre unidades.
Soporte de ingeniería de aplicaciones: nuestro equipo ayuda directamente con el modelado de bucles térmicos, la optimización de la ubicación de los sensores y la programación de puntos de ajuste personalizados.
Arquitectura de alta eficiencia: Ofrece más del 90 % de eficiencia de conversión de energía, minimizando la generación de calor interna de la placa dentro de gabinetes sellados del cliente.
Los TEC de microescala tienen secciones transversales de elementos extremadamente delgadas. La energía PWM hace que los pares de semiconductores cambien rápidamente entre calor y frío, lo que provoca una tensión de desajuste del CTE (coeficiente de expansión térmica) que degrada las uniones con el tiempo. El accionamiento continuo de CC del TCB-SA elimina por completo la fatiga por ciclos mecánicos.
Sí. Si bien el objetivo predeterminado de fábrica es 25 ℃, X-Meritan puede actualizar puntos de ajuste de temperatura predeterminados personalizados en el firmware durante la producción de acuerdo con los requisitos de su paquete óptico.
La placa está calibrada de fábrica para termistores NTC estándar de 10 kΩ (valor B = 3950), que ofrecen una respuesta térmica rápida y alta sensibilidad en todo el rango de control de −20 ∘C a +100 ∘C.
Sí. El controlador IC especializado gestiona de forma nativa la dirección de la corriente para proporcionar refrigeración y calefacción activas, manteniendo la estabilidad del punto de ajuste dentro de ±0,01∘C independientemente de los cambios de temperatura ambiente.
