Un ingeniero que diseña un analizador médico compacto necesita mantener una cámara de muestra a 15 °C en un ambiente de 35 °C. El gabinete es pequeño, el presupuesto de energía es limitado y el espacio disponible para un sistema de enfriamiento es mínimo. El ingeniero sabe que un refrigerador termoeléctrico, o TEC, es la tecnología adecuada para esta aplicación. ¿Pero qué TEC? La respuesta depende de una cifra que a menudo se estima de manera demasiado casual: la carga de refrigeración necesaria. Si se subestima la carga de enfriamiento, el TEC no mantendrá el punto de ajuste. Si se sobreestima, el TEC será demasiado grande, ineficiente y costoso. Calcular correctamente la carga de refrigeración es el primer paso para seleccionar un enfriador termoeléctrico que cumpla con los requisitos de la aplicación sin costos ni complejidades innecesarias.
Esta guía está escrita para ingenieros de adquisiciones, ingenieros de diseño y compradores que necesitan especificarrefrigeradores termoeléctricospara aplicaciones de refrigeración. Explicaremos los componentes de la carga de enfriamiento, los métodos para calcular cada componente, el papel de la resistencia térmica en el gabinete, el efecto del coeficiente de desempeño (COP) del TEC y los criterios para evaluar a un proveedor. También proporcionaremos parámetros detallados del producto desde nuestra fábrica en Fuzhou X-Meritan Technology Co., Ltd. Ya sea que esté enfriando un dispositivo médico, un diodo láser, una batería o un gabinete compacto, esta guía lo ayudará a calcular la carga de enfriamiento con precisión y a seleccionar el enfriador termoeléctrico adecuado para su aplicación.
La carga de enfriamiento es la cantidad total de calor que se debe eliminar del gabinete o del objeto que se está enfriando para mantener la temperatura deseada. Es la suma de la carga de calor activa, la carga de calor pasiva y cualquier fuente de calor adicional, como la radiación solar o la condensación. La carga de refrigeración se expresa en vatios. Para un enfriador termoeléctrico, la carga de enfriamiento es la capacidad de bombeo de calor (Qc) requerida en las condiciones de operación específicas. El TEC debe seleccionarse de manera que su Qc a la temperatura ambiente real y al punto de ajuste sea mayor que la carga de enfriamiento, con un margen de seguridad adecuado. Si el Qc del TEC es menor que la carga de enfriamiento, el gabinete no alcanzará el punto de ajuste. Si el Qc del TEC es mucho mayor que la carga de enfriamiento, el TEC estará sobredimensionado y funcionará con una eficiencia menor.
El cálculo de la carga de refrigeración es la base de la selección de TEC porque determina el Qc requerido, que a su vez determina el tamaño, el consumo de energía y el costo del TEC. Un dispositivo médico pequeño puede tener una carga de enfriamiento de 10 W, lo que requiere un TEC compacto. Un sistema de gestión térmica de batería puede tener una carga de refrigeración de 200 W, lo que requiere un TEC más grande o una serie de TEC. La siguiente tabla resume los tres componentes principales de la carga de enfriamiento y sus fuentes típicas.
| Componentee | Fuente | Magnitud típica |
| Carga de calor activa | Componenteees electrónicos, sensores, motores, láseres. | 1W a 200W |
| Carga de calor pasiva | Conducción a través de paredes de recinto, convección, radiación. | 5W a 50W |
| Fuentes de calor adicionales | Radiación solar, condensación, fuentes de calor externas. | Variable |
| Carga total de refrigeración | Suma de todos los componentes | Determina el requisito de TEC Qc |
EnFuzhou X-Meritan Technology Co., Ltd., nuestra fábrica diseña y fabrica refrigeradores termoeléctricos para una amplia gama de aplicaciones de refrigeración. Trabajamos con nuestros clientes para verificar que el cálculo de la carga de enfriamiento sea preciso antes de seleccionar el TEC. Nuestro equipo de ingeniería puede ayudar con el cálculo y brindar orientación sobre el margen de seguridad apropiado para cada aplicación.
La carga de calor activa es el calor generado por los componentes dentro del gabinete que funcionan con electricidad. Estos componentes pueden incluir circuitos electrónicos, sensores, motores, láseres, luces LED y cualquier otro dispositivo que convierta la energía eléctrica en calor. La carga de calor activa se calcula sumando el consumo de energía de todos los componentes que funcionan dentro del gabinete. Para un componente que no es 100% eficiente, el calor generado es igual a la entrada de energía menos el trabajo útil producido. En la mayoría de los sistemas electrónicos, casi toda la energía eléctrica se convierte en calor, por lo que la carga de calor activa es aproximadamente igual al consumo total de energía. La siguiente tabla proporciona una hoja de trabajo para calcular la carga de calor activa.
| Componentee | Consumo de energía (W) | Disipación de calor (W) | Notas |
| Placa controladora | 5W | 5W | Toda la energía se disipa en forma de calor. |
| Módulo de sensores | 2W | 2W | Operación continua |
| Diodo láser | 3W | 2,5 vatios | 0,5 W emitidos como luz |
| Mostrar | 1W | 0,8W | 0,2 W emitidos como luz |
| Carga de calor activa total | 11W | 10,3W | Utilizado para la selección TEC |
En nuestra fábrica, proporcionamos refrigeradores termoeléctricos con una variedad de capacidades de enfriamiento para adaptarse a diferentes cargas de calor activas. Nuestro equipo de ingeniería puede revisar la lista de componentes y verificar el cálculo de la carga de calor activa. También recomendamos que nuestros clientes consideren el ciclo de trabajo de los componentes, ya que el funcionamiento intermitente puede reducir la carga de calor promedio.
La carga de calor pasiva es el calor que ingresa al recinto desde el ambiente exterior a través de las paredes, la tapa y cualquier abertura. Está impulsado por la diferencia de temperatura entre el ambiente y el interior del recinto. La carga de calor pasiva se calcula utilizando la fórmula Q = U × A × ΔT, donde U es el coeficiente general de transferencia de calor del gabinete, A es el área de superficie del gabinete y ΔT es la diferencia de temperatura entre el ambiente y el interior. El coeficiente general de transferencia de calor depende del material de la pared, el aislamiento y las condiciones de convección en ambos lados de la pared. Para un recinto bien aislado, U puede ser tan bajo como 0,5 W/m²K. Para un recinto sin aislamiento, U puede llegar a 5 W/m²K. La siguiente tabla proporciona una hoja de trabajo para calcular la carga de calor pasiva.
| Parámetro | Símbolo | Valor | Unidad |
| Coeficiente general de transferencia de calor | U | 2.0 | W/m²K |
| Área de superficie | A | 0.5 | m² |
| Diferencia de temperatura | ΔT | 20 (35°C ambiente, 15°C interior) | K |
| Carga de calor pasiva | Q | 20 | W |
En X-Meritan, ayudamos a nuestros clientes a calcular la carga de calor pasiva proporcionándoles los valores de resistencia térmica de nuestros materiales de gabinete y opciones de aislamiento. También aconsejamos el uso de revestimientos reflectantes y roturas de puente térmico para reducir la carga de calor pasiva. Nuestro objetivo es garantizar que la carga de refrigeración total se calcule con precisión, de modo que el refrigerador termoeléctrico seleccionado no sea demasiado grande ni demasiado pequeño.
El cálculo de la carga de enfriamiento no está completo hasta que se tenga en cuenta la resistencia térmica de las interfaces entre el TEC y el objeto que se está enfriando. El TEC no enfría el objeto directamente; enfría el disipador de calor del lado frío, que luego enfría el objeto mediante conducción, convección o radiación. Cada interfaz introduce una resistencia térmica que reduce la capacidad de enfriamiento efectiva. Las pérdidas de interfaz más comunes son la resistencia térmica del material de interfaz térmica (TIM) entre el TEC y el disipador de calor, la resistencia térmica del propio disipador de calor y la resistencia térmica de la ruta térmica desde el disipador de calor del lado frío hasta el objeto. La siguiente tabla resume los valores típicos de resistencia térmica para materiales de interfaz comunes.
| Interfaz | Resistencia térmica típica | Notas |
| Grasa térmica (TEC al disipador de calor) | 0,1 - 0,5 °C/W | Depende del espesor y la presión de contacto. |
| Almohadilla térmica (TEC al disipador de calor) | 0,5 - 2,0 °C/W | Más fácil de aplicar pero mayor resistencia. |
| Disipador de calor (convección natural) | 1,0 - 5,0 °C/W | Depende del tamaño y del diseño de las aletas. |
| Disipador de calor (aire forzado) | 0,2 - 1,0 °C/W | Requiere ventilador, pero menor resistencia. |
| Ruta térmica al objeto | 0,5 - 3,0 °C/W | Depende del material y la geometría. |
En nuestra fábrica, proporcionamos refrigeradores termoeléctricos con acabados superficiales optimizados para el contacto térmico. También ofrecemos materiales de interfaz térmica y soporte de diseño de disipadores de calor para ayudar a nuestros clientes a minimizar las pérdidas de interfaz. Nuestro objetivo es garantizar que la capacidad de enfriamiento del TEC se transfiera eficientemente al objeto que se está enfriando, de modo que el sistema cumpla con sus requisitos de rendimiento térmico.
El coeficiente de rendimiento (COP) es la relación entre la capacidad de refrigeración (Qc) y la entrada de energía eléctrica (Pin). Un COP más alto significa que el TEC es más eficiente y consume menos energía eléctrica para la misma capacidad de enfriamiento. El COP de un refrigerador termoeléctrico depende de la diferencia de temperatura entre los lados frío y caliente, el material TEC y la corriente de funcionamiento. A medida que aumenta la diferencia de temperatura, el COP disminuye. Esto significa que un TEC seleccionado para una diferencia de temperatura alta requerirá más energía y generará más calor, que debe ser disipado por el disipador de calor del lado caliente. La siguiente tabla muestra los valores COP típicos para un refrigerador termoeléctrico con diferentes diferencias de temperatura.
| Diferencia de temperatura (ΔT) | COP típico | Implicaciones para la selección de TEC |
| 10K | 1,5 - 2,0 | Alta eficiencia, bajo consumo de energía. |
| 20K | 0,8 - 1,2 | Eficiencia moderada |
| 30K | 0,5 - 0,8 | Menor eficiencia, mayor consumo de energía |
| 40 mil | 0,3 - 0,5 | Baja eficiencia, importante rechazo de calor. |
| 50 mil | 0,2 - 0,3 | Eficiencia muy baja, puede requerir TEC de múltiples etapas |
En X-Meritan, proporcionamos las curvas COP para nuestros refrigeradores termoeléctricos, para que nuestros clientes puedan seleccionar el TEC que funcione con la eficiencia óptima para su diferencia de temperatura. También asesoramos sobre el uso de TEC de múltiples etapas para aplicaciones que requieren una gran diferencia de temperatura. Nuestro objetivo es ayudar a nuestros clientes a lograr el rendimiento de refrigeración requerido con el menor consumo de energía posible.
La evaluación de un proveedor de refrigeradores termoeléctricos requiere centrarse en la capacidad de fabricación, los datos de rendimiento, el control de calidad y el soporte técnico. El proveedor debe tener la capacidad de fabricar TEC según las especificaciones requeridas, incluidas las dimensiones correctas, la cantidad correcta de pares y el rendimiento térmico correcto. Deben proporcionar datos completos de rendimiento, incluido el Qc, el COP, la corriente máxima y el voltaje máximo a diferentes diferencias de temperatura. Deben tener un sistema de control de calidad que garantice un desempeño constante de una unidad a otra. Y deben brindar soporte técnico para ayudar a los clientes con el cálculo de la carga de enfriamiento y la selección de TEC. La siguiente tabla resume estos criterios de evaluación.
| Criterio de evaluación | Qué buscar | Por qué es importante |
| Capacidad de fabricación | Montaje de precisión, equipos de prueba. | Garantiza la calidad y consistencia del producto. |
| Datos de rendimiento | Qc, COP, Imax, Vmax a diferentes ΔT | Permite una selección precisa |
| Control de calidad | ISO 9001, 100% de prueba | Garantiza un rendimiento constante |
| Apoyo técnico | Cálculo de carga de refrigeración, selección TEC | Ayuda a seleccionar el producto correcto |
| Fiabilidad | Datos MTBF, pruebas de por vida | Garantiza el rendimiento a largo plazo |
En nuestra fábrica producimos refrigeradores termoeléctricos desde hace más de una década. Utilizamos equipos de prueba y ensamblaje de precisión para garantizar que cada TEC cumpla con sus especificaciones. Proporcionamos datos de rendimiento completos, incluidos Qc, COP y clasificaciones máximas. Contamos con la certificación ISO 9001 y realizamos pruebas al 100% en cada unidad. Nuestro equipo técnico está disponible para ayudar con el cálculo de la carga de enfriamiento y la selección de TEC. Le invitamos a evaluarnos según estos criterios y a considerarnos como su socio en refrigeradores termoeléctricos.

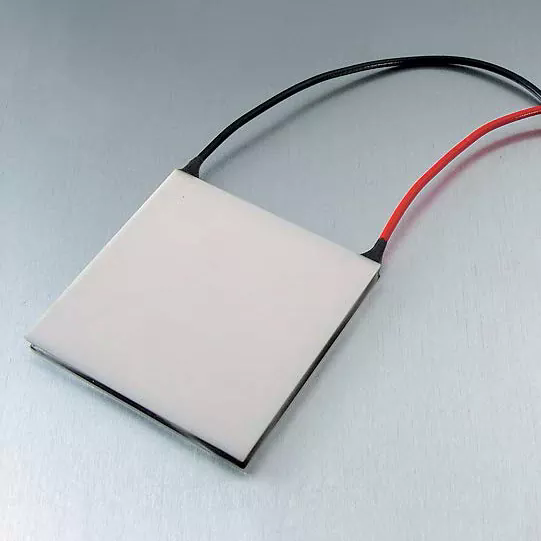

La siguiente tabla proporciona los parámetros clave del producto para nuestros refrigeradores termoeléctricos. Estos TEC son adecuados para una amplia gama de aplicaciones de refrigeración, incluidos dispositivos médicos, diodos láser, paquetes de baterías y carcasas compactas. Nuestra fábrica también puede producir TEC personalizados para cumplir con requisitos específicos.
| Parámetro | Rango de especificaciones | Notas |
| Capacidad de enfriamiento (Qc) | 5W - 200W | A ΔT y corriente especificados |
| Corriente máxima (Imax) | 2A - 15A | Depende del modelo |
| Tensión máxima (Vmáx) | 5V - 24V | Depende del modelo |
| Diferencia máxima de temperatura (ΔTmax) | 65K - 75K | En Imax, en el vacío |
| Rango de COP | 0,2 - 2,0 | Depende de ΔT |
| Dimensiones | 15 x 15 mm a 62 x 62 mm | Tamaños personalizados disponibles |
| Número de parejas | 31 - 241 | Determina la capacidad de enfriamiento |
| Temperatura de funcionamiento | -40°C a +80°C | Depende de la soldadura y el sellado. |
| Cantidad mínima de pedido | 10 piezas | Negociable para pedidos grandes. |
| Plazo de entrega | 2 - 4 semanas | Depende de la cantidad y la personalización. |
En nuestra fábrica, fabricamos nuestros refrigeradores termoeléctricos para cumplir con estas especificaciones y más. Podemos personalizar la capacidad de enfriamiento, las dimensiones y la temperatura de funcionamiento para adaptarnos a sus requisitos específicos. Nuestro sistema de control de calidad incluye inspección de materias primas, inspección durante el proceso y pruebas finales al 100% antes del envío. Nuestro objetivo es proporcionar a nuestros clientes refrigeradores termoeléctricos de alta calidad que cumplan con sus requisitos de rendimiento térmico.
Pregunta 1: ¿Cuál es la diferencia entre carga de calor activa y pasiva?
Respuesta: La carga de calor activa es el calor generado por los componentes eléctricos dentro del gabinete, como controladores, sensores y láseres. La carga de calor pasiva es el calor que ingresa al gabinete desde el ambiente exterior a través de las paredes, la tapa y las aberturas. Ambos deben incluirse en el cálculo de la carga de refrigeración. Para la mayoría de los gabinetes electrónicos compactos, la carga de calor activa es el componente dominante. Para recintos grandes con aislamiento deficiente, la carga de calor pasiva puede ser significativa.
Pregunta 2: ¿Cuánto margen de seguridad debo agregar al cálculo de la carga de enfriamiento?
Respuesta: Normalmente se recomienda un margen de seguridad del 20% al 30%. Este margen explica las incertidumbres en el consumo de energía de los componentes, la resistencia térmica de las interfaces y el envejecimiento del TEC. Para aplicaciones críticas, como dispositivos médicos o sistemas láser, puede ser apropiado un margen mayor del 50%. En Fuzhou X-Meritan Technology Co., Ltd., podemos ayudarlo a determinar el margen de seguridad adecuado para su aplicación específica.
Pregunta 3: ¿Por qué el COP disminuye a medida que aumenta la diferencia de temperatura?
Respuesta: El COP disminuye a medida que aumenta la diferencia de temperatura porque el TEC debe trabajar más para bombear calor contra un gradiente de temperatura mayor. La entrada de energía eléctrica aumenta y la capacidad de enfriamiento disminuye, por lo que la relación entre enfriamiento y potencia disminuye. Es por eso que el TEC debe seleccionarse para la diferencia de temperatura de funcionamiento real, no para la clasificación máxima de ΔT. Nuestra fábrica proporciona curvas COP que muestran la eficiencia a diferentes diferencias de temperatura.
Pregunta 4: ¿Puedo utilizar un TEC de una sola etapa para una gran diferencia de temperatura?
Respuesta: Un TEC de una sola etapa puede alcanzar una diferencia de temperatura máxima de aproximadamente 65-75 K. Para diferencias de temperatura mayores, se requiere un TEC de múltiples etapas. Los TEC de etapas múltiples apilan dos o más etapas para lograr una diferencia de temperatura total mayor, pero son menos eficientes y más costosos que los TEC de una sola etapa. Si su aplicación requiere una diferencia de temperatura superior a 70 K, consulte con nuestro equipo de ingeniería para determinar la mejor solución.
Pregunta 5: ¿Cómo calculo la resistencia térmica de mi disipador de calor?
Respuesta: La resistencia térmica de un disipador de calor depende de su geometría, el material y las condiciones del flujo de aire. Normalmente lo especifica el fabricante del disipador de calor en °C/W. Para la convección natural, la resistencia térmica es mayor que para el aire forzado. Como estimación aproximada, un disipador de calor por convección natural con una superficie de 0,1 m² puede tener una resistencia térmica de aproximadamente 3-5 °C/W. Para obtener resultados precisos, utilice los datos del fabricante o realice una prueba térmica. En nuestra fábrica, podemos ayudarlo a seleccionar un disipador de calor que coincida con los requisitos térmicos de TEC.
Calcular la carga de refrigeración requerida es el primer y más importante paso en la selección de un refrigerador termoeléctrico. La carga de enfriamiento es la suma de la carga de calor activa, la carga de calor pasiva y cualquier fuente de calor adicional. Debe calcularse con cuidado, incluyendo la resistencia térmica de las interfaces y el efecto del coeficiente de rendimiento. Siguiendo los métodos de cálculo descritos en este artículo, los ingenieros pueden seleccionar un TEC que cumpla con los requisitos térmicos de la aplicación sin costos ni complejidad innecesarios. En Fuzhou X-Meritan Technology Co., Ltd., nuestra fábrica tiene la experiencia y los productos para satisfacer sus necesidades de refrigeración termoeléctrica. Proporcionamos datos completos de rendimiento, soporte técnico y diseños personalizados para ayudarle a lograr la mejor solución térmica.
Ya sea que esté enfriando un analizador médico, un diodo láser, un paquete de baterías o una carcasa compacta, lo invitamos a contactarnos para analizar sus requisitos. Podemos proporcionar muestras, datos técnicos y soporte de aplicaciones. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para soluciones de gestión térmica en todo el mundo.
Póngase en contacto con Fuzhou X-Meritan Technology Co., Ltd. hoypara analizar sus requisitos de enfriadores termoeléctricos y descubrir cómo nuestros productos pueden satisfacer sus necesidades de carga de enfriamiento.
