Como fabricante, X-meritan Peltier Assembly utiliza tecnología termoeléctrica de semiconductores para transferir calor entre el lado frío y el lado caliente del módulo.

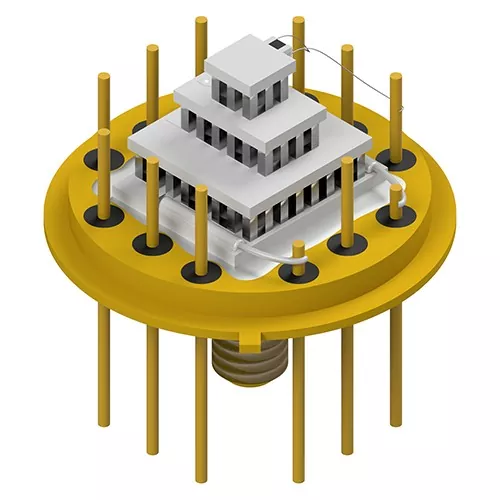

El conjunto Peltier integra componentes de refrigeración termoeléctricos y piezas de disipación de calor en una sola unidad. Esta estructura reduce la necesidad de componentes de refrigeración separados y simplifica la instalación en espacios limitados para equipos.
El conjunto funciona mediante tecnología de refrigeración termoeléctrica semiconductora sin componentes de refrigeración basados en compresores. La estructura de estado sólido elimina el movimiento mecánico de refrigeración y reduce la vibración y el ruido de funcionamiento.
El módulo termoeléctrico transfiere calor directamente entre el lado frío y el lado caliente. Este diseño permite el control de temperatura localizado para componentes electrónicos que requieren condiciones térmicas estables.
El lado frío utiliza bloques de transferencia de calor de aluminio o cobre para recolectar el calor del área objetivo. El lado caliente integra un disipador de calor de aluminio y un ventilador para liberar el calor transferido y mantener el equilibrio térmico del conjunto.
La estructura de ensamblaje se puede ajustar según los requisitos de instalación, incluidas las dimensiones, la configuración de TEC y las interfaces de conexión.
El rendimiento de un conjunto Peltier depende de la coordinación entre los elementos de refrigeración de semiconductores, los materiales de transferencia térmica y las estructuras mecánicas.
El chip de refrigeración termoeléctrico es el componente central responsable de la transferencia de calor. Cuando la corriente eléctrica pasa a través de materiales semiconductores, el calor se absorbe en un lado y se libera en el lado opuesto, creando el efecto de enfriamiento.
Los sustratos cerámicos proporcionan aislamiento eléctrico y soporte mecánico para elementos termoeléctricos. También actúan como parte de la ruta de transferencia térmica entre el chip semiconductor y los componentes externos.
Se aplica grasa de silicona de alta conductividad térmica entre las superficies de contacto para mejorar la conducción térmica y reducir la pérdida de transferencia de calor causada por los espacios en la superficie.
El lado frío utiliza bloques de aluminio o cobre para transferir calor desde el componente enfriado al módulo termoeléctrico.
El lado caliente integra un disipador de calor de aluminio y un ventilador para eliminar el calor transferido desde el lado frío y el calor generado durante el funcionamiento.
Se utilizan tornillos de grado industrial o resina epoxi para asegurar los componentes internos y externos, manteniendo la estabilidad del ensamblaje durante la operación.
Debido a su estructura compacta y método de enfriamiento basado en semiconductores, el ensamblaje Peltier X-meritan es adecuado para equipos que requieren regulación de temperatura localizada y transferencia de calor controlada.
|
Campo de aplicación |
Requisito de control de temperatura |
Función de montaje |
|
comunicación por fibra óptica |
Control de temperatura estable para componentes ópticos. |
Transfiere calor desde módulos ópticos sensibles |
|
Equipos médicos industriales |
Estructura de refrigeración compacta y silenciosa |
Proporciona regulación de temperatura localizada. |
|
Electrónica automotriz inteligente |
Gestión térmica en espacio de instalación limitado |
Elimina el calor de los componentes electrónicos. |
|
Electrónica de consumo |
Integración de refrigeración de tamaño pequeño |
Soporta control térmico en dispositivos compactos. |
|
Instrumentos de investigación |
Ajuste controlado de la temperatura del semiconductor |
Proporciona refrigeración localizada para sistemas de prueba. |
La fabricación de X-meritan cubre el desarrollo de materiales termoeléctricos, el procesamiento de componentes TEC y la integración de ensamblajes.
Equipo de producción: Horno de inmersión de estaño, máquina de moldeo oscilante por vibración, máquina de soldar, horno, impresora de inyección de tinta, soldador, máquina dispensadora, máquina de sellado automático, máquina de corte, máquina de solidificación, equipo de soldadura por reflujo y máquina de impresión completamente automática.
Colocación de chips termoeléctricos: verifique el posicionamiento del chip y la precisión del ensamblaje.
Unión de sustrato cerámico: verifique la condición de unión entre los sustratos cerámicos y los componentes termoeléctricos.
Conexión de soldadura: Inspeccione las uniones de soldadura para verificar la estabilidad eléctrica y mecánica.
Aplicación de la interfaz térmica: Confirme la cobertura de la grasa térmica y la condición de la superficie de contacto.
Estabilidad mecánica de la estructura: Compruebe la resistencia de la fijación y la integridad general del conjunto.
Condición de la conexión eléctrica: verifique el estado de la conexión eléctrica.
Consistencia estructural: verifique la alineación de los componentes y el estado del ensamblaje.
Condición de la ruta de transferencia de calor: inspeccione la integridad de la ruta de conducción térmica.
Operación de enfriamiento y disipación de calor: Confirme la función de enfriamiento y la operación de disipación de calor.
Antes de la instalación, asegúrese de que la superficie de contacto esté plana y limpia. Aplique grasa térmica uniformemente entre el módulo y la superficie de contacto. Apriete los tornillos de fijación de manera uniforme para evitar una tensión excesiva en el sustrato cerámico.
El lado caliente debe tener suficiente espacio para la disipación del calor. Un contacto térmico deficiente o una capacidad insuficiente de liberación de calor pueden reducir el rendimiento de enfriamiento.
El lado frío absorbe calor del componente objetivo, mientras que el lado caliente libera calor a través del disipador de calor y el ventilador.
Durante la instalación:
● El lado frío se conecta al componente que requiere refrigeración.
● El lado caliente se conecta a la estructura de disipación de calor.
● El flujo de aire alrededor del disipador de calor no debe obstruirse.
La fuente de alimentación debe coincidir con las especificaciones eléctricas del módulo de refrigeración termoeléctrico seleccionado.
Consideraciones recomendadas:
● Utilice una fuente de alimentación CC estable.
● Haga coincidir los requisitos de voltaje y corriente con la especificación del módulo TEC.
● Evite condiciones de energía inestables que puedan afectar la operación de enfriamiento.
Las causas comunes incluyen:
● Capacidad insuficiente del disipador de calor
● Mal contacto entre las superficies de transferencia de calor.
● Aplicación desigual de grasa térmica
● Polvo que bloquea la superficie de disipación de calor.
● Instalación incorrecta de la estructura de enfriamiento.
El lado caliente debe liberar continuamente el calor transferido. La acumulación de calor puede reducir el efecto de enfriamiento.
X-meritan tiene capacidades de fabricación que cubren materiales termoeléctricos, componentes TEC y conjuntos térmicos integrados. El sistema de producción respalda el proceso completo, desde el desarrollo del material termoeléctrico hasta la integración del ensamblaje Peltier.
● Desarrollo de materiales termoeléctricos: Desarrollar y procesar materiales termoeléctricos para aplicaciones de componentes TEC.
● Producción de ensamblajes completos: integre chips termoeléctricos, sustratos cerámicos, materiales de interfaz térmica, bloques de transferencia de calor, disipadores de calor y ventiladores en ensamblajes de refrigeración terminados.
● Equipos de procesamiento internos: las líneas de producción están equipadas con hornos de inmersión de estaño, máquinas de moldeo oscilante por vibración, máquinas soldadoras, máquinas dispensadoras, máquinas selladoras automáticas, equipos de soldadura por reflujo y otros equipos de ensamblaje.
● Inspección de calidad en varias etapas: controle los procesos clave, incluida la colocación de chips, la unión de sustratos cerámicos, las conexiones de soldadura, la aplicación de la interfaz térmica y las comprobaciones del estado del ensamblaje final.
● Capacidad de diseño de estructuras térmicas: Desarrollar estructuras de transferencia y disipación de calor de acuerdo con los diferentes requisitos de integración de equipos.
La experiencia de producción de X-meritan cubre aplicaciones en comunicaciones de fibra óptica, equipos médicos industriales, electrónica automotriz inteligente, electrónica de consumo e instrumentos de investigación que requieren enfriamiento de semiconductores y control de temperatura.
