X-Meritan fabrica cabezales personalizados especializados con refrigeradores termoeléctricos para resolver cuellos de botella térmicos en electrónica de precisión. Al integrar módulos micro Peltier, cabezales personalizados y termistores en un solo subconjunto, esta solución proporciona enfriamiento puntual directo sin pegamentos orgánicos ni bucles de fluido. Protege los diodos láser, los APD y los sensores contra la deriva de longitud de onda y el ruido.
El montaje tradicional de TEC discreto en envases ópticos y microelectrónicos introduce una alta resistencia al contacto térmico, riesgo de desgasificación del adhesivo dentro de paquetes herméticos y un montaje manual complejo. Los cabezales personalizados con refrigeradores termoeléctricos de X-Meritan abordan estos cuellos de botella de embalaje directamente combinando micromódulos Peltier, bases de cabezales personalizados y sensores térmicos en un único subconjunto:
1. Cero desgasificación en gabinetes herméticos: todos los micro-TEC se montan en cabezales utilizando soldadura eutéctica de oro y estaño (AuSn) en lugar de epoxis conductores, lo que evita que los compuestos orgánicos volátiles empañen las ventanas ópticas o contaminen las facetas del láser.
2. Baja resistencia térmica de la interfaz: soldar el elemento TEC directamente al sustrato del encabezado del paquete proporciona una ruta térmica metálica, lo que reduce drásticamente la resistencia térmica de la unión a la caja (Rth).

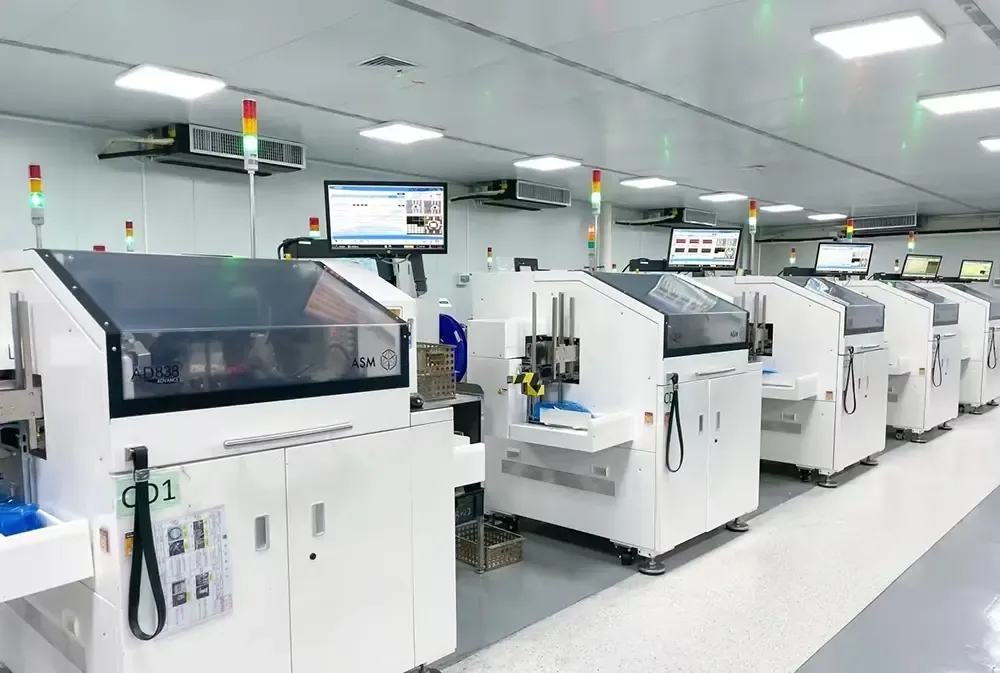

3. Ensamblaje inerte controlado: la colocación de la matriz, la unión de cables y el sellado preliminar se llevan a cabo en entornos automatizados de gas inerte para eliminar la oxidación y el atrapamiento de humedad interna.
4. Alta densidad mecánica: utilizando materiales extruidos patentados, se pueden empaquetar microelementos de hasta 0,2 mm de espesor en espacios de alojamiento restringidos, como TO‑46 o paquetes Butterfly en miniatura.
5. Formatos de entrega flexibles: se entregan como cabezales semiacabados (TEC preadheridos listos para que el cliente los conecte y los conecte con cables) o como subconjuntos completamente sellados de acuerdo con los requisitos de su línea de embalaje posterior.

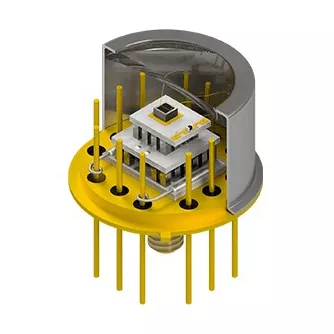

Diseñados bajo pedido, cada conjunto de cabezales personalizados con refrigeradores termoeléctricos se adapta con precisión a su diseño óptico o IC:
• Estilos de paquetes de encabezado: TO‑39, TO‑8, TO‑3, TO‑46, mariposa de 14 pines (BTF), paquetes BOX o encabezados personalizados de cobre/cerámica.
• Sustratos y revestimiento: Kovar, cobre-tungsteno (CuW), AlN/cerámica con capas galvanizadas de Au sobre Ni para unión de cables de oro.
• TEC Staging & Geometry: micromódulos de una sola etapa para estructuras piramidales moderadas o de múltiples etapas para requisitos de enfriamiento profundo (ΔT>70∘C).
• Sensores de retroalimentación integrados: termistores NTC montados en superficie o RTD PT100/PT1000 colocados adyacentes al sustrato frío para un control estricto de circuito cerrado.
• Interfaces eléctricas: recuento de pines de cables personalizados, paso de la matriz de pines, longitudes de cables y disposiciones de las almohadillas de unión de cables.
Estabilización de longitud de onda para transceptores TOSA/ROSA, EML, láseres de bomba y componentes DWDM.
Control térmico para fotodiodos de avalancha (APD) y diodos láser pulsados sujetos a condiciones ambientales fluctuantes.
Regulación de temperatura submilimétrica en sensores de microfluidos, espectroscopia y biochips.
Refrigeración puntual para circuitos integrados de alta potencia, conjuntos de plano focal (FPA) de visión nocturna y detectores de análisis de gases.
Los cabezales de paquete, los micro‑TEC y los sensores de temperatura están diseñados e integrados como un único subconjunto.
Los materiales termoeléctricos extruidos internos proporcionan una resistencia mecánica excepcional para diseños TEC ultrafinos y de varias etapas.
La unión eutéctica y la unión de cables en atmósfera inerte garantizan confiabilidad a largo plazo y cero desgasificación.
Soporte de ingeniería completo, desde simulación térmica y herramientas personalizadas hasta creación de prototipos de muestras y producción a gran escala.
R: Un cabezal preintegrado elimina la soldadura manual de TEC al cabezal en sus instalaciones, garantiza la integridad de la unión eutéctica probada en fábrica y garantiza cero desgasificación dentro de su paquete hermético.
R: Sí. La mayoría de los clientes solicitan cabezales semiacabados con TEC preadheridos y almohadillas de unión de cables. Puede continuar con las operaciones estándar de fijación de matrices, unión de alambre dorado y sellado de tapas directamente en nuestro subconjunto.
R: Los materiales extruidos de Bi2Te3 presentan una resistencia mecánica y estructuras de grano fino significativamente mayores, lo que permite cortar elementos TEC ultrafinos (hasta 0,2 mm) sin agrietarse durante los procesos de envasado de alta tensión.
R: Proporcione su carga térmica objetivo (Qc), diferencial de temperatura requerido (ΔT), estilo de gabinete o modelo CAD, rango de temperatura ambiente y límites de conducción eléctrica. Nuestro equipo de ingeniería calculará el ajuste térmico y generará los dibujos del cabezal propuestos.
