Montajes con Micro Enfriadores Termoeléctricos

X-Meritan fabrica ensamblajes de precisión con microenfriadores termoeléctricos para eliminar los cuellos de botella térmicos, los riesgos de desgasificación y las complejidades de ensamblaje asociados con el montaje de componentes de enfriamiento discretos. Al integrar elementos micro-Peltier, bases de cabecera personalizadas (Kovar, CuW, HTCC/LTCC) y termistores de retroalimentación en condiciones de sala limpia, esta solución forma un subconjunto llave en mano listo para acoplar matrices. El enfriamiento puntual activo directamente debajo del chip óptico minimiza el ruido oscuro en los conjuntos de sensores y bloquea las longitudes de onda de emisión para diodos láser de alta potencia.

Formatos de paquetes e ingeniería de sustratos

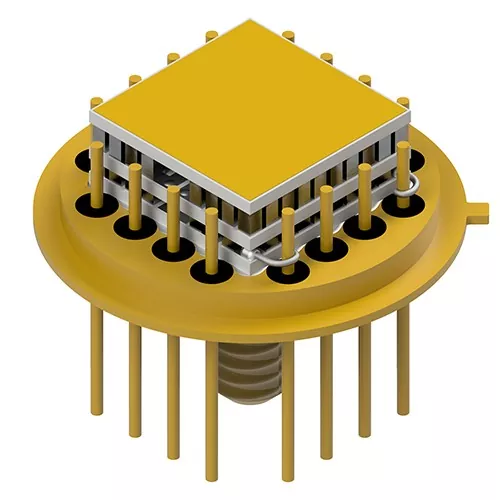

Encabezados de contorno de transistores (TO-Can)

Se utiliza ampliamente en transceptores de telecomunicaciones, VCSEL y sensores espectroscópicos en miniatura. Las bases del cabezal cuentan con Kovar chapado en níquel/oro o acero con geometría de pasador personalizada (cilíndrico, extremos aplanados o cabeza de clavo) para agilizar la unión interna de cables.

Carcasas optoelectrónicas de alta integridad

Diseñado para cargas térmicas de varios vatios y conjuntos de fotodetectores densos donde la rigidez estructural y la coplanaridad precisa son primordiales.

Rendimiento central

Microunión eutéctica: los submódulos se sueldan utilizando preformas eutécticas de AuSn directamente a los cabezales del paquete, lo que elimina los epoxis conductores y evita la desgasificación orgánica en los sellos herméticos.

Supresión de ruido oscuro: el enfriamiento puntual activo reduce las temperaturas de unión del conjunto de fotodetectores, lo que reduce la corriente térmica oscura y mejora las relaciones señal-ruido (S/N) generales.

Configuraciones de marco de cables flexibles: los pines del cabezal se pueden modificar con superficies aplanadas o puntas con púas para reducir la inductancia del bucle y simplificar los procesos automatizados de unión de cables.

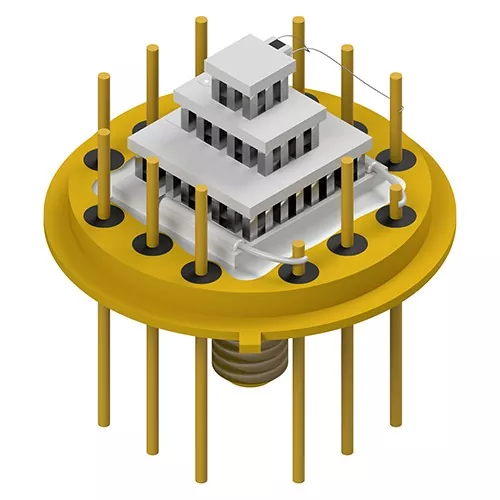

Capacidades de puesta en escena de múltiples etapas: admite configuraciones micro-TEC de una a 4 etapas para aplicaciones que requieren diferenciales de enfriamiento profundos (ΔT>70∘C).

Embalaje codesarrollado (JDP): soporte completo de ingeniería de aplicaciones, desde modelado CAD térmico y selección de materiales hasta creación rápida de prototipos de muestras y fabricación en grandes volúmenes.

Dominios de aplicación primaria

Comunicaciones ópticas y fotónica

Proporciona estabilización de longitud de onda para transceptores TOSA/ROSA, láseres EML y redes DWDM al bloquear la temperatura de la unión láser bajo temperaturas variables de la caja.

Espectroscopia infrarroja y XRF

Los ensamblajes con microenfriadores termoeléctricos proporcionan plataformas de sustrato frío para sensores de fluorescencia de rayos X (XRF) e infrarrojos no dispersivos (NDIR), lo que evita la deriva de la señal durante el análisis ambiental.

Láseres industriales de alta potencia

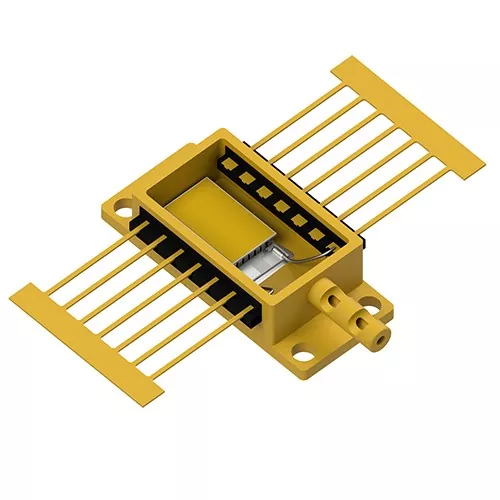

Gestiona el flujo de calor dentro de los paquetes Butterfly (BTF) y High Heat Load (HHL), manteniendo la calidad del haz y extendiendo la vida útil del diodo.

Sensores aeroespaciales y de defensa

Refrigeración para conjuntos de plano focal (FPA), detectores de visión nocturna y sensores de guía óptica sujetos a fuertes vibraciones mecánicas y choques térmicos.

Verificación de calidad

Embalaje interno en sala limpia: todas las operaciones de colocación, unión de cables y sellado de micro-TEC se llevan a cabo en entornos controlados para evitar la oxidación y la acumulación de humedad.

100% de detección de parámetros: cada ensamblaje con microenfriadores termoeléctricos se somete a pruebas de resistencia de CA (Rac), resistencia de aislamiento, respuesta térmica y tolerancias dimensionales antes del envío.

Integridad rastreable de la cadena de suministro: la asociación directa con fabricantes de cabezales validados garantiza la adhesión del chapado en oro, la estanqueidad al vacío y el estricto cumplimiento de las normas ISO9001.

Preguntas frecuentes

¿Cuál es el beneficio de comprar un TEC en cabezal preensamblado en lugar de montar TEC discretos internamente?

Los conjuntos preintegrados eliminan la compleja microsoldadura manual, garantizan la integridad de la unión eutéctica verificada en fábrica (minimización de Rth) y evitan la contaminación por desgasificación dentro de los paquetes sellados.

¿Puede X-Meritan montar micro-TEC en cabezales personalizados proporcionados por el cliente?

Sí. A través de nuestro programa Joint Development Packaging (JDP), los clientes pueden seleccionar entre nuestros cabezales Kovar/CuW estándar o enviar carcasas patentadas para la integración TEC y la unión de cables en fábrica.

¿Cómo mejora la unión eutéctica oro-estaño (AuSn) la confiabilidad del paquete?

A diferencia de los adhesivos orgánicos o las soldaduras blandas estándar, la unión eutéctica AuSn proporciona una mayor conductividad térmica, cero desgasificación orgánica y una fuerte resistencia de la unión que resiste operaciones de fijación de matrices a alta temperatura aguas abajo.

¿Qué datos se requieren para evaluar un diseño de paquete micro-TEC personalizado?

Proporcione el estilo de paquete objetivo (p. ej., TO-8, BTF), carga de calor (Qc), diferencia de temperatura objetivo (ΔT), requisitos de configuración de pines y límites de corriente/voltaje de conducción preferidos.
