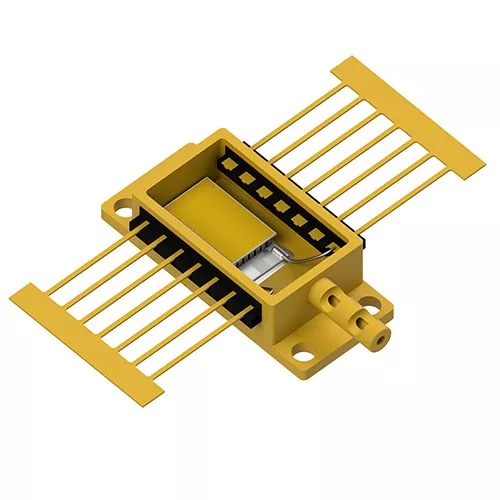

X-Meritan es un fabricante chino que se especializa en soluciones de ensamblaje de refrigeración Peltier basadas en tecnología térmica de semiconductores avanzada. El conjunto funciona mediante el efecto semiconductor Peltier, transfiriendo calor entre dos placas cerámicas cuando la corriente eléctrica pasa a través de materiales termoeléctricos. A diferencia de los sistemas de refrigeración mecánicos, funciona sin compresores ni refrigerantes, lo que ayuda a reducir la vibración, el ruido y los requisitos de mantenimiento para aplicaciones de refrigeración de precisión. El diseño integrado combina módulos termoeléctricos con estructuras de disipación de calor, lo que permite la instalación en equipos compactos donde se requiere un control preciso de la temperatura.
La estructura compacta permite la integración en equipos con espacio de instalación limitado. El perfil delgado es adecuado para módulos ópticos, dispositivos médicos portátiles y otros sistemas que requieren un control térmico eficiente.
El principio de funcionamiento termoeléctrico permite una respuesta rápida de enfriamiento o calentamiento después de la activación de la energía, lo que ayuda a que el equipo alcance condiciones de temperatura estables más rápidamente.
El rendimiento de refrigeración y calefacción se puede controlar ajustando la corriente eléctrica, lo que proporciona una regulación de temperatura flexible para componentes electrónicos y ópticos sensibles.
Sin componentes móviles internos, el conjunto reduce la vibración mecánica y el ruido de funcionamiento al tiempo que admite el funcionamiento continuo en entornos industriales.
|
Nombre del producto |
módulo de refrigeración con conjunto de disipador de calor |
|
Diferencia de temperatura máxima (ΔT) |
≥ 67°C a 72°C (en ambiente de vacío) |
|
Capacidad máxima de enfriamiento |
Gama completa que abarca desde unos pocos vatios hasta varios cientos de vatios |
|
Voltaje de funcionamiento máximo |
Estándar: 3,9 V, 15,4 V, 24 V, 31,1 V (personalizable) |
|
Corriente máxima de funcionamiento |
Rango que cubre desde 1A hasta 20A+ |
|
Material de la placa de cerámica |
Alúmina (Al2O3) / Nitruro de Aluminio (AlN, Alta Conductividad Térmica) |
|
Dimensiones |
15 mm x 15 mm a 62 mm x 62 mm (personalizable) |
1. Sustrato cerámico de alto rendimiento: Las placas cerámicas de alúmina (Al2O3) o nitruro de aluminio (AlN) proporcionan aislamiento eléctrico y conductividad térmica al tiempo que soportan componentes semiconductores.
2. Termopares semiconductores: los pares de semiconductores tipo P y tipo N se conectan mediante soldadura de precisión para generar el efecto termoeléctrico para la transferencia de calor.
3. Encapsulación protectora: Los materiales de sellado ayudan a proteger los componentes internos de la humedad y la oxidación durante el funcionamiento.
4. Cables eléctricos: Los cables duraderos admiten una transmisión de corriente estable y la integración en sistemas industriales o electrónicos.
1. Amplia diferencia de temperatura: El conjunto puede alcanzar una diferencia de temperatura máxima (ΔTmax) de 60-70 °C, lo que proporciona un rendimiento de enfriamiento localizado para equipos de precisión que operan en diferentes condiciones ambientales.
2. Operación estable a largo plazo: La estructura de estado sólido reduce el desgaste mecánico y admite el funcionamiento continuo sin degradación del rendimiento causada por componentes móviles.
3. Opciones de voltaje flexibles: Las diferentes especificaciones de voltaje permiten la integración en varios sistemas electrónicos, incluidos equipos ópticos, dispositivos médicos y aplicaciones automotrices.
4. Transferencia de calor eficiente: La combinación de elementos termoeléctricos y estructuras de disipador de calor mejora la eficiencia de disipación de calor al tiempo que mantiene un tamaño de instalación compacto.
1. Comunicación óptica: Se utiliza para mantener temperaturas estables en módulos ópticos y equipos fotónicos para respaldar un rendimiento constante.
2. Equipo de pruebas médicas: Aplicado en sistemas de diagnóstico y laboratorio donde se requiere una regulación térmica precisa.
3. Electrónica automotriz: Adecuado para sistemas electrónicos compactos que requieren una gestión eficaz del calor.
4. Instrumentos de laboratorio: Proporciona funciones controladas de calentamiento y enfriamiento para equipos de prueba de precisión.
1. Contacto con la superficie: Mantenga las superficies de contacto planas y aplique grasa térmica de manera uniforme. Apriete los tornillos de manera uniforme para evitar una presión desigual que pueda dañar las placas de cerámica.
2. Disipación de calor: Instale un disipador de calor adecuado en el lado caliente para evitar la acumulación de calor y mantener la eficiencia de enfriamiento.
3. Protección contra la humedad: En ambientes húmedos, proteja las conexiones y los bordes del cableado de la exposición a la humedad para reducir los riesgos de oxidación.
4. Limpieza periódica: Elimine el polvo del radiador y del disipador de calor con regularidad para mantener el flujo de aire y el rendimiento del intercambio térmico.
X-Meritan se especializa en el desarrollo de tecnología de refrigeración de semiconductores y soluciones de gestión térmica. Con el respaldo de un equipo de I+D dirigido por 6 doctores y un equipo de producción de más de 200 personas, la empresa se centra en el desarrollo de productos, procesos de fabricación y gestión de calidad. Con un sistema de gestión de calidad certificado según las normas ISO9001:2015 e IATF16949:2016, junto con certificaciones UL y CQC para requisitos de seguridad del producto, X-Meritan mantiene procedimientos de fabricación estructurados para respaldar un rendimiento estable y una calidad constante.
Con experiencia en tecnología termoeléctrica e integración de sistemas de refrigeración, X-Meritan ofrece soluciones de ensamblaje de refrigeración Peltier para comunicaciones ópticas, equipos médicos y otras aplicaciones de precisión. La empresa combina experiencia en tecnología de semiconductores, capacidades de fabricación y procesos de control de calidad para desarrollar soluciones confiables de gestión térmica para diferentes requisitos de aplicaciones.
R: Utiliza tecnología termoeléctrica semiconductora basada en el efecto Peltier para transferir calor sin componentes mecánicos de refrigeración.
R: La estructura de estado sólido no tiene partes móviles, lo que ayuda a lograr un funcionamiento silencioso con vibración reducida.
R: Las placas cerámicas pueden estar hechas de materiales de alúmina (Al2O3) o nitruro de aluminio (AlN).
R: El conjunto de enfriamiento Peltier se puede aplicar en equipos de comunicación óptica, sistemas de pruebas médicas, electrónica automotriz e instrumentos de laboratorio.
R: Sí. Las especificaciones de voltaje y corriente de funcionamiento se pueden seleccionar de acuerdo con los diferentes requisitos del sistema.
R: La disipación de calor adecuada, los disipadores de calor limpios y la protección contra la humedad ayudan a mantener un funcionamiento estable.
