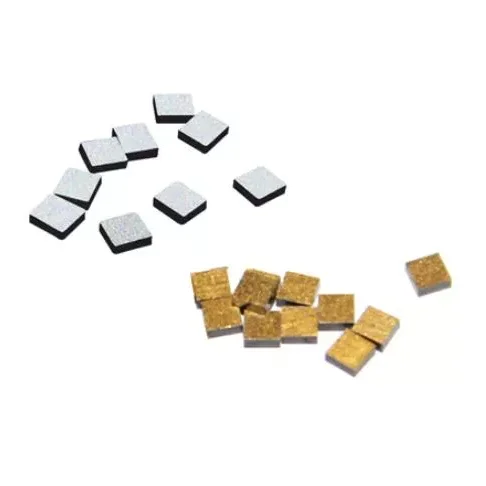

Los termistores NTC de baja temperatura de X-Meritan están diseñados para detectar temperatura en entornos criogénicos y de baja temperatura donde se requiere una respuesta definida de resistencia-temperatura. El elemento sensor está fabricado a partir de un compuesto sinterizado de óxidos metálicos, lo que proporciona el coeficiente de temperatura negativo necesario para detectar cambios de temperatura mediante la variación de la resistencia.
El termistor se puede configurar para aplicaciones que incluyen detección de nivel de líquido criogénico, monitoreo de temperatura del devanado de motores, nuevos equipos de energía, automatización industrial y sistemas médicos o de laboratorio especializados. Las características de resistencia, las dimensiones del sensor, el encapsulado, los cables conductores y otras especificaciones se pueden adaptar a los requisitos del equipo.
NTC significa Coeficiente de temperatura negativo. Su característica fundamental es que la resistencia eléctrica cambia inversamente con la temperatura.
Temperatura más baja → Mayor resistencia
Mayor temperatura → Menor resistencia
Cuando cambia la temperatura circundante, la resistencia del material sensor de óxido metálico sinterizado cambia en consecuencia. El circuito de medición determina la temperatura midiendo esta resistencia y comparándola con la característica de temperatura-resistencia (R/T) especificada del termistor.
El comportamiento eléctrico del termistor está definido por su relación resistencia-temperatura y las tolerancias asociadas con los parámetros especificados.
|
Parámetro |
Descripción |
|
R25 |
Resistencia nominal medida a 25°C |
|
Valor B |
Caracteriza la relación resistencia-temperatura en un rango de temperatura específico |
|
Tolerancia de resistencia |
Desviación permitida de la resistencia nominal |
|
Tolerancia del valor B |
Desviación permitida del valor B |
|
Temperatura de funcionamiento |
Rango de temperatura de detección especificado |
|
Potencia nominal |
Potencia máxima permitida en condiciones específicas |
Los valores reales deben tomarse de las especificaciones del producto aplicables o de los datos de prueba para la configuración seleccionada. Para aplicaciones de baja temperatura, las características eléctricas deben evaluarse en todo el rango de detección real en lugar de hacerlo únicamente a partir del valor de resistencia de 25 °C.
El termistor se puede configurar para la detección del nivel de líquido en medios criogénicos como nitrógeno líquido y oxígeno líquido.
El principio de detección se basa en cambios en las condiciones térmicas alrededor del elemento sensor. Cuando el elemento cambia entre condiciones cubiertas de líquido y expuestas al vapor, su resistencia cambia en consecuencia. Un circuito de medición o control puede utilizar esta variación de resistencia para identificar la condición de nivel de líquido correspondiente.
Para esta aplicación, se deben considerar juntos la posición de detección, el rango de temperatura objetivo, la característica R/T, la encapsulación y el método de instalación. La configuración también debe evaluarse en comparación con el medio real y la estructura del equipo, particularmente para aplicaciones que involucran líquidos criogénicos.
El termistor puede integrarse dentro de los devanados del motor para monitorear los cambios de temperatura durante la operación.
Instalado cerca del devanado, el NTC proporciona una señal eléctrica dependiente de la temperatura que puede conectarse a un circuito de protección o control. Los cambios en la temperatura del devanado producen cambios de resistencia correspondientes, lo que permite que el sistema identifique condiciones térmicas anormales e inicie la respuesta de protección o monitoreo requerida.
Las aplicaciones de motores requieren una consideración cuidadosa de las dimensiones del sensor, los requisitos de aislamiento, la construcción del cable, las características de resistencia y la posición de instalación. El sensor debe encajar dentro del espacio de bobinado disponible manteniendo el aislamiento eléctrico y la disposición de conexión requeridos.
El termistor también se puede integrar en equipos donde se requiere retroalimentación de baja temperatura para control de procesos, protección o gestión térmica.
Las áreas aplicables incluyen equipos de nueva energía, sistemas de automatización industrial, equipos de laboratorio, sistemas de refrigeración médicos y módulos de refrigeración especializados. La configuración adecuada depende de la temperatura de funcionamiento, la interfaz eléctrica, las condiciones de instalación y las características de detección requeridas.
X-Meritan tiene más de 10 años de experiencia en gestión térmica de semiconductores, con capacidades que abarcan el desarrollo de materiales, la fabricación de componentes, el ensamblaje, las pruebas y el diseño de soluciones de gestión térmica.
Sus instalaciones de producción y pruebas respaldan procesos que incluyen soldadura, reflujo, dispensación, corte, sellado, curado e impresión. La evaluación de la calidad del termistor puede incluir inspección de materiales, producción de elementos, sinterización, encapsulación, pruebas eléctricas, pruebas R/T, inspección dimensional y verificación final de acuerdo con los requisitos aplicables del producto.
Una secuencia típica de producción e inspección es:
Preparación de materiales → Producción de elementos → Sinterización → Encapsulación → Pruebas eléctricas → Pruebas R/T → Inspección final
El sistema de gestión de calidad de la empresa está certificado según la norma ISO 9001:2015. Se puede proporcionar cumplimiento con RoHS y REACH para los productos y configuraciones aplicables.
Los dibujos y muestras del cliente también se pueden utilizar como referencias de desarrollo cuando una configuración estándar no cumple con los requisitos del equipo de destino. La verificación de la muestra se puede completar antes de la producción en volumen para confirmar las especificaciones eléctricas y mecánicas requeridas.
NTC significa Coeficiente de temperatura negativo. Un termistor NTC tiene una resistencia que disminuye a medida que aumenta la temperatura y aumenta a medida que disminuye la temperatura. Esta relación predecible permite que el componente se utilice para medición, monitoreo y protección de temperatura.
R25 es la resistencia nominal medida a 25°C, mientras que el valor B describe la relación resistencia-temperatura en un rango de temperatura específico. Ambos se utilizan junto con la característica R/T aplicable al evaluar un termistor.
Un NTC se puede configurar para la detección de nivel de líquido criogénico cuando sus características de resistencia-temperatura, embalaje, posición de instalación e interfaz eléctrica son adecuadas para la aplicación. La configuración final debe verificarse con la temperatura de funcionamiento requerida, el medio y las condiciones del equipo.
Sí. Se puede diseñar un termistor para el monitoreo integrado de la temperatura del devanado del motor cuando sus dimensiones, aislamiento, configuración de cables, rango de temperatura y características eléctricas son compatibles con la estructura del motor.
