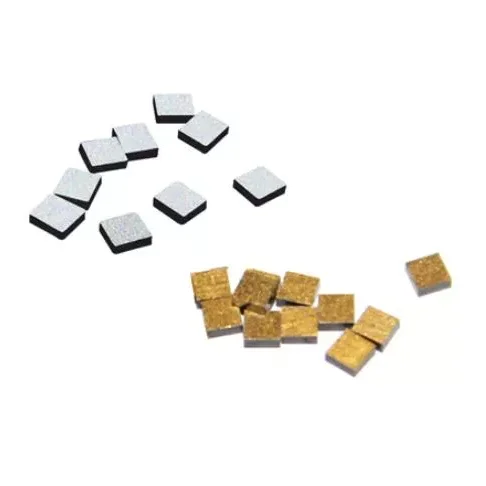

NTC empaquetado en película

X-Meritan desarrolla componentes compactos de detección de temperatura para dispositivos electrónicos que requieren una respuesta rápida, detección térmica estable y resistencia ambiental. La estructura multicapa utiliza óxidos de metales de transición como manganeso y níquel, y la capa sensible se fabrica mediante pulverización catódica con magnetrón.

El NTC empaquetado en película proporciona una respuesta térmica típica en 3 segundos, funciona de -40 °C a +125 °C y presenta un valor B de 3950 K. Su película exterior químicamente inerte proporciona resistencia a ácidos, álcalis y disolventes orgánicos, lo que lo hace adecuado para aplicaciones industriales, médicas, de electrónica de consumo y automotrices.

Especificaciones clave

Actuación

Respuesta térmica rápida

La baja capacidad calorífica de aproximadamente 1 J/K reduce el retraso térmico y permite la estabilización típica de la temperatura en 3 segundos. Esto es útil para el monitoreo de baterías, instrumentos médicos y electrónica de potencia donde es necesario detectar cambios rápidos de temperatura.

Amplio rango de temperatura

El rango operativo de -40 °C a +125 °C admite aplicaciones expuestas a condiciones de arranque en frío, temperaturas ambiente elevadas y cambios térmicos repetidos.

Resistencia química

La película exterior inerte protege la estructura de detección contra ácidos, álcalis y disolventes orgánicos. Para exposición continua a vapores corrosivos altamente concentrados, se recomienda la validación específica de la aplicación.

Precisión y resistencia

Precisión de temperatura

La información del producto disponible no define una especificación de precisión universal como ±1°C o ±0,5°C. La precisión real del sistema depende de la tolerancia de resistencia, la tolerancia del valor B, el diseño del circuito, la resolución del ADC, la instalación y la calibración.

Para proyectos que requieren ±1°C o ±0,5°C, la precisión objetivo debe especificarse durante la solicitud de presupuesto para que X-Meritan pueda evaluar la configuración adecuada.

Opciones de resistencia

El valor de resistencia debe seleccionarse de acuerdo con el circuito de medición y el rango de temperatura objetivo. Las configuraciones NTC comunes incluyen 10 kΩ, 47 kΩ y 100 kΩ, mientras que se deben confirmar los valores y tolerancias exactos disponibles para el modelo X-Meritan seleccionado.

Los valores anteriores son ejemplos de selección y no especificaciones universales. Los parámetros finales deben confirmarse con la hoja de datos correspondiente.

Comparación de sensores

Comparación de tecnologías

Para sistemas electrónicos compactos dentro del rango de temperatura especificado, la estructura de película delgada ofrece una combinación práctica de respuesta rápida, tamaño pequeño y fácil integración de circuitos.

Áreas de aplicación

Equipos industriales

NTC empaquetado en película puede monitorear la temperatura en motores, transformadores y equipos de suministro de energía. Su amplio rango operativo y su rápida respuesta admiten el monitoreo térmico en tiempo real.

Dispositivos médicos

Los termómetros digitales y los equipos de diagnóstico pueden beneficiarse de la baja capacidad calorífica y la rápida respuesta térmica. Para aplicaciones médicas con requisitos estrictos de precisión, se debe validar el sistema de medición completo.

Electrónica de Consumo

La estructura delgada es adecuada para teléfonos inteligentes, dispositivos portátiles, sistemas de administración de baterías y otros ensamblajes de alta densidad donde el espacio de instalación es limitado.

Electrónica automotriz

El sensor se puede utilizar para monitorear el compartimiento del motor y el paquete de baterías. La estructura de óxido de Mn/Ni/Co está diseñada para aplicaciones que implican variación de temperatura y estrés térmico.

Notas de integración

Autocalentamiento

La corriente de funcionamiento debe permanecer dentro de los límites especificados. Una corriente excesiva puede provocar un calentamiento espontáneo e introducir errores en la medición de la temperatura.

Manipulación mecánica

Evite flexiones bruscas, presión excesiva o tensión de tracción en el cuerpo de la película durante la instalación. La fina capa funcional requiere un manejo controlado.

Soldadura

Utilice un perfil de soldadura estándar de la industria apropiado para reducir el choque térmico a la estructura multicapa. Las condiciones de soldadura de producción deben validarse antes de la fabricación en masa.

Requisitos de solicitud de cotización

Para OEM y adquisiciones al por mayor, los compradores deben proporcionar el valor de resistencia requerido, la tolerancia de resistencia, el valor B, la temperatura de funcionamiento, la precisión objetivo, el tiempo de respuesta, las dimensiones, el método de conexión, el entorno de aplicación y la cantidad estimada.

Por ejemplo, una solicitud de presupuesto puede especificar: resistencia nominal de 10 kΩ o 100 kΩ, tolerancia de ±1 %, funcionamiento de -40 °C a +125 °C y precisión del sistema de ±0,5 °C. Luego, X-Meritan puede evaluar la configuración adecuada según la aplicación real.

X-Meritan admite requisitos de detección de temperatura para fabricantes de productos electrónicos y proyectos OEM, incluidos requisitos de resistencia, tolerancia, dimensiones y rendimiento específicos de la aplicación.

Preguntas frecuentes

¿Qué valores de resistencia están disponibles?

Las opciones de resistencia NTC comunes incluyen 10 kΩ, 47 kΩ y 100 kΩ. El valor de resistencia disponible, la tolerancia y el valor B deben confirmarse de acuerdo con el modelo X-Meritan seleccionado y los requisitos de la aplicación.

¿Puede el NTC alcanzar una precisión de ±1°C o ±0,5°C?

La precisión de la temperatura final depende de la tolerancia de resistencia, la tolerancia del valor B, el diseño del circuito, la resolución del ADC, la instalación y la calibración. Para aplicaciones que requieren una precisión del sistema de ±1°C o ±0,5°C, X-Meritan puede evaluar la configuración adecuada según los requisitos del cliente.

¿Cuál es el rango de temperatura de funcionamiento?

El rango de temperatura de funcionamiento especificado es de -40 °C a +125 °C, lo que hace que el sensor sea adecuado para muchas aplicaciones industriales, automotrices, de baterías, médicas y de electrónica de consumo.

¿Qué tan rápido responde el sensor a los cambios de temperatura?

El tiempo de respuesta térmica típico es ≤3 segundos. La respuesta real puede variar según el método de instalación, el contacto térmico, el flujo de aire y el entorno circundante.

¿Puede X-Meritan proporcionar configuraciones NTC personalizadas?

Sí. Para proyectos OEM y a granel, los clientes pueden especificar el valor de resistencia, la tolerancia, el valor B, el rango de temperatura, el objetivo de precisión, las dimensiones, el método de conexión y otros requisitos de aplicación para la evaluación de la configuración.
