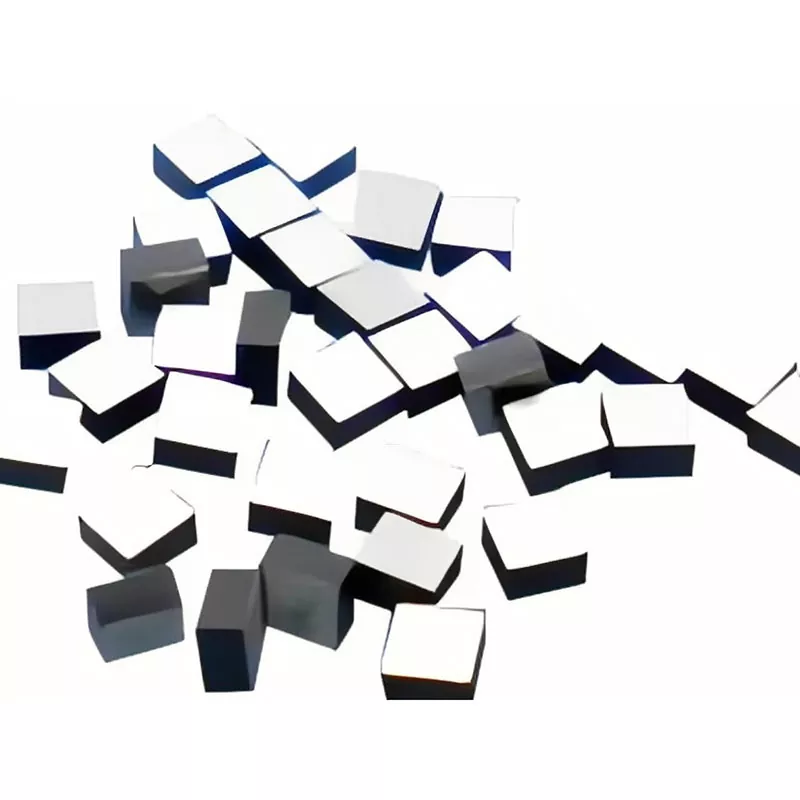

El termistor NTC para paquete de baterías X-meritan es un sensor de medición de temperatura de grado automotriz altamente sensible diseñado específicamente para módulos de baterías de iones de litio, sistemas de almacenamiento de energía (ESS) y arquitecturas de administración de baterías industriales (BMS). Diseñado para evitar la fuga térmica y optimizar la eficiencia de carga de la batería, este termistor compacto ofrece información de temperatura rápida y precisa directamente desde las superficies de las celdas y los módulos.
El termistor NTC para batería detecta cambios de temperatura a través del coeficiente de temperatura negativo de su material sensor. A medida que aumenta la temperatura, la resistencia eléctrica disminuye, lo que permite que el circuito de monitoreo conectado identifique cambios en la temperatura de la batería.
Los diferentes sistemas de gestión de baterías utilizan diferentes curvas de resistencia-temperatura. X-Meritan proporciona valores R25 de uso común, como 10 KΩ, 47 KΩ y 100 KΩ, junto con valores B que incluyen 3435 K, 3950 K y 4100 K. Se pueden suministrar especificaciones personalizadas de resistencia y valor B de acuerdo con la curva R-T requerida.
El elemento sensor puede empaquetarse en configuraciones adecuadas para su instalación en o cerca de celdas y módulos de batería. Las dimensiones compactas ayudan a colocar el sensor de temperatura cerca de la fuente de calor monitoreada sin ocupar un espacio significativo dentro del conjunto de la batería.
La longitud del cable, la configuración de la carcasa, la disposición del conector y otras características mecánicas se pueden personalizar para diferentes estructuras de paquetes de baterías. Esto permite que el conjunto del sensor coincida con la posición de instalación disponible y la interfaz eléctrica.
El rango de temperatura de funcionamiento especificado de -40 °C a +125 °C cubre una amplia gama de condiciones de funcionamiento de la batería. El paquete seleccionado y la configuración de detección deben coincidir con la exposición a la temperatura real de la aplicación.
La resistencia de aislamiento entre el cable y la carcasa es superior a 100 MΩ. Esto proporciona aislamiento eléctrico entre el circuito de detección y la estructura mecánica circundante cuando el sensor está instalado correctamente.
|
Parámetro |
Descripción / Valor |
|
Resistencia nominal R25 |
Las especificaciones comunes incluyen 10 KΩ, 47 KΩ, 100 KΩ, etc. Personalización disponible a pedido. |
|
Valor B |
Las especificaciones comunes incluyen 3435K, 3950K, 4100K, etc. Esto determina la sensibilidad del cambio de resistencia con la temperatura. |
|
Rango de temperatura de funcionamiento |
-40 ℃ ~ +125 ℃, cumpliendo con los requisitos ambientales operativos de la mayoría de los paquetes de baterías. |
|
Tolerancia |
Múltiples grados disponibles, como ±1%, ±3%. |
|
Constante de tiempo térmica |
En aire en calma, el valor típico es inferior a 10 segundos, lo que garantiza una respuesta rápida. |
|
Resistencia de aislamiento |
La resistencia de aislamiento entre el cable y la carcasa es superior a 100 MΩ, lo que garantiza la seguridad eléctrica. |
El método de instalación del sensor afecta la rapidez y precisión con la que el elemento sensor responde a los cambios de temperatura de la batería.
Para monitorear el nivel de celda, el termistor NTC para paquete de batería se puede colocar directamente contra la superficie de la celda para medir la temperatura cerca de la celda monitoreada. Para el monitoreo a nivel de módulo, se puede colocar en una ubicación representativa dentro de la estructura del módulo.
1.Contacto entre el elemento sensor y la superficie monitoreada
2.Posición del sensor respecto a las células generadoras de calor
3.Enrutamiento de cables y alivio de tensión
4.Aislamiento eléctrico
5. Espacio libre de instalación disponible
6.Orientación del conector
7.Dimensiones de la vivienda
8.Método de fijación o adhesivo
Seleccionar el termistor NTC apropiado para el paquete de baterías requiere hacer coincidir sus características eléctricas con el circuito de medición de temperatura BMS y sus características mecánicas con el paquete de baterías.
La resistencia nominal a 25 °C debe coincidir con el rango de resistencia esperado por el BMS o el circuito de carga. Los valores comunes incluyen 10 KΩ, 47 KΩ y 100 KΩ.
El valor B determina cómo cambia la resistencia del termistor a medida que cambia la temperatura. El valor B seleccionado debe corresponder a la curva R-T requerida por el algoritmo de medición de temperatura.
La tolerancia afecta la diferencia entre las características reales del termistor y la curva R-T nominal. Se pueden considerar tolerancias más estrictas cuando la aplicación requiere una medición de temperatura más consistente entre sensores.
El rango de temperatura nominal del sensor debe cubrir la temperatura mínima y máxima esperada en su posición de instalación.
La constante de tiempo térmica indica qué tan rápido responde el sensor a un cambio en la temperatura circundante. Las aplicaciones que implican cambios térmicos rápidos deben considerar la masa del sensor, el método de montaje, las condiciones de contacto y el flujo de aire al evaluar el tiempo de respuesta.
La longitud del cable, el tamaño de la carcasa, el tipo de conector y el método de montaje se deben especificar de acuerdo con el espacio disponible para el paquete de baterías y la estructura del cableado del BMS.
X-Meritan puede configurar el termistor NTC para el conjunto del paquete de baterías de acuerdo con los requisitos eléctricos y mecánicos del sistema de baterías.
Las áreas de personalización disponibles incluyen: resistencia R25, valor B, tolerancia de resistencia, tolerancia del valor B, longitud del cable, especificación del cable, estructura de la carcasa, dimensiones del sensor, configuración del conector, método de montaje y requisitos de embalaje.
Para un desarrollo personalizado, el fabricante de la batería puede proporcionar el rango de temperatura requerido, la especificación de entrada BMS, la curva R-T, la ubicación de instalación, el espacio disponible, los requisitos de cable y la configuración del conector.
X-Meritan proporciona módulos TEC, controladores de temperatura, termistores y componentes térmicos relacionados, lo que ayuda a los clientes a seleccionar productos compatibles para diferentes requisitos de control de temperatura.
Apoyamos la personalización de parámetros eléctricos, dimensiones, estructuras de embalaje y métodos de conexión para que coincidan con diferentes diseños de equipos y condiciones de instalación.
A través de pruebas de rendimiento y fabricación controladas, X-Meritan mantiene la coherencia en parámetros clave como el rendimiento eléctrico, la respuesta térmica y la precisión de la detección.
Nuestro equipo de ingeniería ayuda con la selección de componentes, la coincidencia de parámetros y la integración del sistema para reducir las dificultades de desarrollo durante el diseño del producto.
X-Meritan admite pruebas de muestras, desarrollo personalizado y producción en volumen para cumplir con las diferentes etapas del proyecto y los requisitos de suministro.
Mide la temperatura de la batería convirtiendo los cambios de temperatura en cambios de resistencia. El BMS o circuito de carga lee esta resistencia y la convierte en un valor de temperatura.
El valor R25 debe coincidir con el rango de entrada de resistencia y la curva de conversión de temperatura del BMS o cargador. Las especificaciones comunes incluyen 10 KΩ, 47 KΩ y 100 KΩ.
El valor B describe la relación entre la resistencia del termistor y la temperatura. Es un parámetro importante para convertir la resistencia medida en temperatura.
Sí. X-Meritan puede personalizar la resistencia, el valor B, la tolerancia, la longitud del cable, la carcasa, el conector y otras configuraciones mecánicas según el diseño de la batería.
Sí. Se pueden colocar varios termistores en diferentes celdas o módulos cuando la arquitectura de la batería requiere monitoreo de temperatura en múltiples ubicaciones. El número y la ubicación deben estar determinados por el BMS y el diseño térmico.
El rango de temperatura de funcionamiento especificado es de -40 °C a +125 °C. La temperatura real permitida también debe evaluarse según el paquete seleccionado y la configuración de instalación.
