Termistor NTC para comunicación óptica

X-Meritan fabrica termistor NTC para comunicación óptica que se utiliza para la detección de temperatura en transceptores ópticos, incluidos los factores de forma SFP, QSFP y CFP. Estos componentes se colocan cerca del diodo láser o dentro del circuito de control TEC para proporcionar información sobre la temperatura en tiempo real. El valor de resistencia cambia de manera predecible con la temperatura, lo que permite que el circuito de control mantenga un punto de funcionamiento del láser estable.

El monitoreo preciso de la temperatura en los módulos ópticos no es una característica conveniente. La longitud de onda del láser se desplaza aproximadamente 0,1 nm por grado Celsius en muchos láseres DFB. Una variación de temperatura de unos pocos grados puede mover la salida fuera de la ventana de canal aceptable en los sistemas DWDM. El termistor NTC para comunicación óptica proporciona la señal de retroalimentación que utiliza el controlador TEC para corregir esta desviación.

Cómo funciona el termistor NTC en un módulo óptico

El termistor NTC para comunicación óptica generalmente está unido al mismo submontaje que el diodo láser o conectado al lado frío de TEC. A medida que cambia la temperatura del láser, la resistencia del termistor cambia según una curva no lineal definida por el valor R25 y la constante B. El circuito de control mide esta resistencia, la convierte a un valor de temperatura y ajusta la corriente TEC para que el láser vuelva a la temperatura objetivo.

La relación entre resistencia y temperatura sigue la ecuación estándar:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Donde T está en Kelvin y B es la constante del material. Para aplicaciones de módulos ópticos, los valores B25/50 entre 3380 K y 3950 K son comunes. La elección depende del rango de temperatura de funcionamiento esperado y de la resolución requerida por el circuito de control.

Parámetros técnicos

La siguiente tabla enumera las configuraciones estándar disponibles en X-Meritan. Los valores personalizados son posibles para proyectos de volumen.

Todos los valores se verifican en producción. Se puede suministrar un informe de prueba completo con mediciones de resistencia y valor B para cada lote.

Nota importante sobre el autocalentamiento: La corriente de medición a través del NTC debe ser lo suficientemente baja como para que la potencia disipada en el termistor no eleve su temperatura en más de 0,1 °C. Para un NTC de 10 kΩ con un factor de disipación de 1,5 mW/°C, esto significa que la corriente de medición debe permanecer por debajo de aproximadamente 120 µA. Exceder esto hace que el termistor lea una temperatura más alta que la temperatura real del láser, lo que puede hacer que el circuito de control se enfríe demasiado.

Diseño físico y montaje.

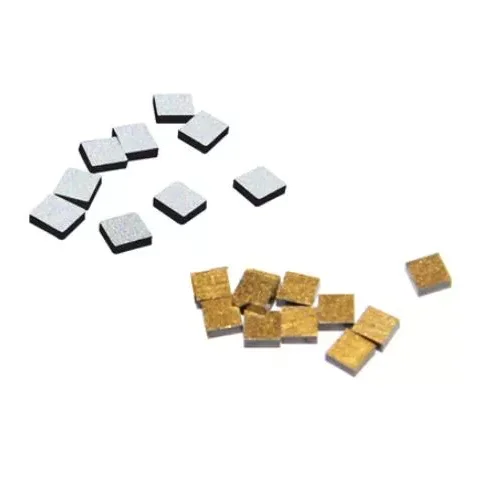

X-Meritan suministra termistor NTC para comunicación óptica en forma de chip desnudo, con electrodos de Au o Ag, adecuados para unir cables o soldar sobre submontajes cerámicos. Las dimensiones del chip suelen estar en el intervalo de 0,5 mm x 0,5 mm a 1,0 mm x 1,0 mm, con un espesor de 0,2 mm a 0,5 mm. Esta pequeña huella permite la colocación directamente adyacente al diodo láser sin interferir con la trayectoria óptica.

Para los clientes que prefieren un componente premontado, el chip se puede ensamblar en un pequeño soporte de alúmina o nitruro de aluminio con cables conductores. Esta versión es más fácil de manejar en líneas de montaje manuales y simplifica el proceso de pegado.

La superficie del electrodo está diseñada para unir cables de Au o soldar PbSn/AuSn. La metalización específica se selecciona en función del proceso de montaje del cliente. Proporcionamos hojas de datos con los parámetros de unión recomendados para cada tipo de electrodo.

Tiempo de respuesta y acoplamiento térmico

La constante de tiempo térmica de un chip NTC desnudo suele ser inferior a 1 segundo cuando se monta con una fina capa de adhesivo térmico o soldadura. En aire en calma, sin montar, la constante de tiempo es mayor. Para aplicaciones de módulos ópticos, el NTC debe estar acoplado térmicamente a la misma superficie que el diodo láser o la placa fría TEC. Una línea de pegamento gruesa o un espacio de aire ralentizará la respuesta e introducirá una compensación de temperatura entre el sensor y el láser.

Recomendamos montar el chip NTC con un adhesivo termoconductor o una preforma de soldadura. El espesor de la capa de unión debe controlarse a menos de 25 µm. Esto garantiza que el NTC rastree la temperatura del láser con un retraso mínimo, lo cual es fundamental para los bucles de control TEC que funcionan a velocidades de actualización superiores a 10 Hz.

Estabilidad y deriva a largo plazo

El termistor NTC para comunicación óptica puede presentar una pequeña variación de resistencia con el tiempo, especialmente cuando se opera a temperaturas elevadas. Nuestra formulación de materiales y pasivación de electrodos reducen esta deriva a un nivel que no afecta el rendimiento del módulo óptico durante una vida útil típica de 10 años. La siguiente tabla muestra la variación esperada en diferentes condiciones de almacenamiento, según pruebas de confiabilidad internas.

Estos valores se basan en pruebas aceleradas y no son garantías. La deriva real depende de la tensión creciente, la humedad y la corriente de funcionamiento. Podemos proporcionar un informe de confiabilidad detallado para proyectos calificados.

Manufactura y Control de Calidad

Los chips NTC se producen en nuestras propias instalaciones utilizando técnicas de procesamiento cerámico. El flujo de fabricación incluye la preparación del polvo, la fundición de cintas, la impresión de electrodos, la sinterización, el corte en cubitos y las pruebas eléctricas finales. Controlamos la composición del material internamente, lo que permite ajustar el valor B y las características de resistencia.

Cada lote se prueba para:

● Resistencia a 25°C usando un baño de precisión a temperatura constante

● Valor B calculado a partir de mediciones de resistencia a 25°C y 50°C

● Inspección visual con aumento

● Resistencia de aislamiento

● Ciclos térmicos opcionales según solicitud del cliente

Los datos de las pruebas se archivan y pueden estar disponibles con cada envío. También apoyamos procedimientos de inspección entrante específicos del cliente.

Guía de selección

Para seleccionar el termistor NTC correcto para su módulo óptico, considere los siguientes factores:

1. Valor R25

Los valores comunes son 10 kΩ y 100 kΩ. Los valores de resistencia más bajos consumen más corriente de medición pero son menos sensibles al ruido. Los valores de resistencia más altos son más fáciles de medir con circuitos ADC simples. La elección a menudo depende del controlador IC TEC utilizado en el módulo. Muchos controladores láser y chips controladores TEC están optimizados para un rango de resistencia NTC específico, normalmente 10 kΩ o 50 kΩ.

2. valor B

El valor B determina cuánto cambia la resistencia por grado. Un valor B más alto proporciona un cambio de resistencia mayor por grado, lo que puede mejorar la resolución de temperatura. Sin embargo, un valor B muy alto también significa que la resistencia se vuelve muy alta a bajas temperaturas, lo que puede exceder el rango de entrada del circuito de medición. B25/50 = 3435 K es un compromiso común para módulos ópticos que funcionan de -10°C a +75°C.

3. Tolerancia

La tolerancia de resistencia y la tolerancia del valor B afectan directamente la precisión de la medición de temperatura. Una tolerancia de resistencia de ±1 % combinada con una tolerancia de valor B de ±1 % da como resultado un error de temperatura inicial de aproximadamente ±0,3 °C a 25 °C. Para aplicaciones DWDM donde la estabilidad de la longitud de onda debe estar dentro de ±0,01 nm, este error puede ser demasiado grande. Un paso de calibración en el firmware del módulo puede compensar la tolerancia inicial, pero la tolerancia debe ser lo suficientemente estricta para que la calibración siga siendo válida en el rango operativo.

4. Paquete y vinculación

El NTC debe caber dentro del espacio disponible dentro del módulo óptico. Los chips desnudos ocupan el espacio más pequeño pero requieren unión de cables o equipo de fijación de troqueles. Los chips premontados sobre soportes cerámicos simplifican el montaje pero añaden altura. Podemos ofrecerle ambas opciones y asesorarle sobre la mejor opción para su línea de producción.

5. Autocalentamiento

La corriente de medición debe mantenerse baja. Para un NTC de 10 kΩ con un factor de disipación de 1,5 mW/°C, la corriente de medición máxima para un autocalentamiento de 0,1 °C es de aproximadamente 120 µA. Si su controlador TEC usa una corriente más alta, considere un NTC de menor resistencia o un chip más grande con un factor de disipación más alto.

Si no está seguro de qué parámetros elegir, proporcione el número de pieza de su controlador TEC y el rango de temperatura objetivo. Podemos recomendar una configuración NTC compatible.

Aplicaciones típicas

Transceptores ópticos SFP y QSFP

Los termistores NTC se utilizan dentro del módulo para monitorear la temperatura del láser. La señal ingresa al controlador TEC, que mantiene el láser a una temperatura fija, generalmente 25 °C o 45 °C, según el diseño del láser.

DWDM y módulos coherentes

Para láseres de ancho de línea estrecho y longitud de onda estable, la precisión del NTC es fundamental. El circuito de control debe mantener la temperatura dentro de ±0,1 °C para mantener la longitud de onda dentro de la cuadrícula de canales especificada.

Submontajes de diodos láser

En paquetes de diodos láser desnudos, el NTC está unido al mismo submontaje que el chip láser. Esto proporciona una detección directa de temperatura sin masa térmica adicional.

Estaciones base de telecomunicaciones y equipos para exteriores

Los termistores NTC también se utilizan en los circuitos de monitoreo de temperatura de transceptores y amplificadores ópticos para exteriores, donde las oscilaciones de temperatura ambiente pueden ser grandes.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el valor R25 y B?

R: R25 es la resistencia a 25°C. El valor B describe cómo cambia la resistencia con la temperatura. Ambos parámetros son necesarios para calcular la resistencia a cualquier otra temperatura. Un valor B más alto significa que la resistencia cambia más para un cambio de temperatura determinado.

P: ¿Cómo convierto la resistencia a temperatura en mi firmware?

R: El método más simple es usar una tabla de búsqueda generada a partir de los valores R25 y B usando la ecuación de Steinhart-Hart o la ecuación B simplificada. Muchos circuitos integrados de controladores TEC tienen algoritmos de conversión integrados. Podemos proporcionarle la tabla de coeficientes para su NTC específico.

P: ¿Puedo utilizar una tolerancia NTC de ±5% en un módulo DWDM?

R: Depende de su procedimiento de calibración. Una tolerancia de resistencia de ±5 % combinada con una tolerancia B de ±1 % da como resultado un error de temperatura de más de ±1 °C antes de la calibración. Si su línea de producción realiza una calibración única a una temperatura conocida, se puede eliminar la compensación inicial. Pero la tolerancia B todavía afecta la precisión de la pendiente. Para DWDM, recomendamos al menos ±1 % de resistencia y ±0,5 % de valor B.

P: ¿Por qué es importante el autocalentamiento si la corriente de medición es de solo unos pocos cientos de microamperios?

R: Incluso las corrientes pequeñas pueden calentar el termistor por encima de la temperatura ambiente. Una corriente de 100 µA a través de un NTC de 10 kΩ disipa 0,1 mW. Con un factor de disipación de 1,5 mW/°C, esto provoca un aumento de temperatura de 0,067°C. En un módulo láser estrictamente controlado, esa compensación puede ser significativa. El circuito de medición debe utilizar la corriente más baja práctica.

P: ¿Proporcionan valores B personalizados o valores de resistencia?

R: Sí. Podemos ajustar la composición del material para lograr valores B personalizados en el rango de 3000 K a 4500 K, y podemos detectar valores de resistencia específicos con tolerancias estrictas. Se aplican cantidades mínimas de pedido.

P: ¿Se puede montar el NTC directamente en el chip láser?

R: Normalmente no. El NTC se monta en el lado frío del submontaje o TEC, no en la faceta del láser. El contacto directo con el chip láser podría provocar problemas eléctricos o de masa térmica. Recomendamos montar el NTC lo más cerca posible del láser pero aislado eléctricamente.

Contacto y soporte de ingeniería

Para solicitar muestras o una recomendación detallada, proporcione lo siguiente:

● Número de pieza del controlador TEC o corriente de medición

● Temperatura objetivo del láser

● Precisión de temperatura requerida

● Espacio disponible para el NTC

● Método de ensamblaje (unión de cables, soldadura, epoxi)

● Volumen anual esperado

Respondemos dentro de un día hábil y podemos proporcionar muestras para su evaluación.
