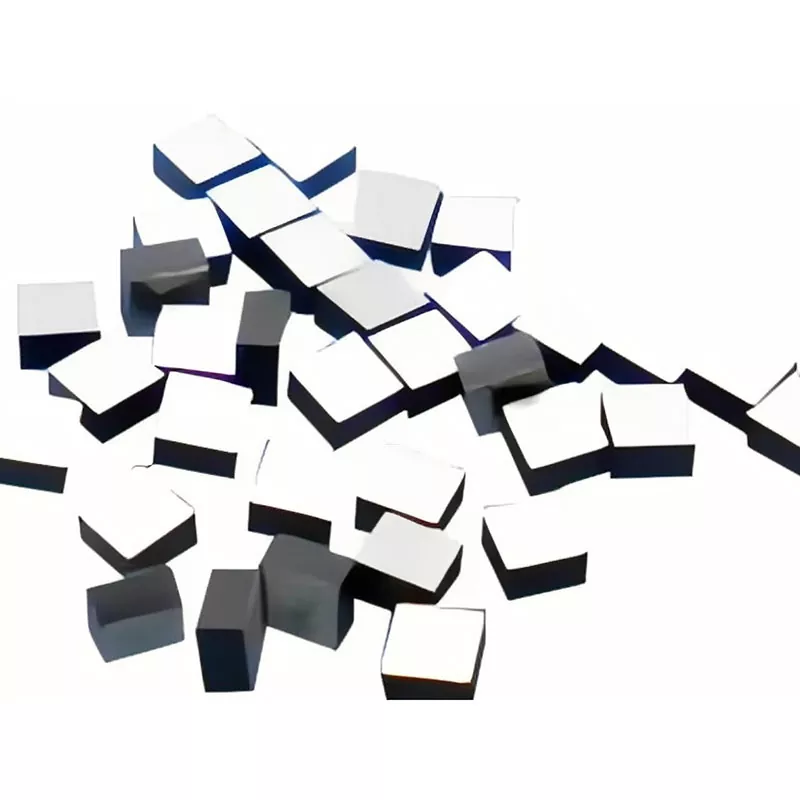

El termistor NTC para termopila infrarroja proporciona una señal de temperatura adicional cambiando su resistencia según la temperatura del sensor. Luego, la señal de la termopila y la señal NTC se pueden procesar juntas para compensar la variación relacionada con la temperatura. Esto convierte al NTC en un importante componente de apoyo en sistemas de termopilas infrarrojas donde se requieren estabilidad y repetibilidad de las mediciones.
La relación laboral básica puede entenderse como:
Radiación infrarroja
↓
Termopila genera producción eléctrica
↓
Cambios de temperatura ambiente o del sensor
↓
Cambios de resistencia NTC
↓
El circuito lee la información de temperatura
↓
Se aplica compensación de temperatura
↓
Medición de termopila más estable
Cuando la radiación infrarroja llega a la termopila, el sensor genera una salida eléctrica relacionada con la diferencia de temperatura entre el elemento sensor y su entorno de referencia.
Al mismo tiempo, los cambios en la temperatura ambiente pueden alterar la temperatura del paquete de termopila y los componentes circundantes. El termistor NTC responde a este cambio de temperatura mediante un cambio correspondiente en la resistencia.
El circuito de procesamiento de señales utiliza la información de resistencia NTC para estimar el efecto relacionado con la temperatura y aplicar compensación a la salida de la termopila. El propósito no es aumentar la señal infrarroja en sí, sino reducir la variación de medición asociada con cambios en el entorno térmico del sensor.
El termistor NTC para termopila infrarroja está influenciado por algo más que el objeto objetivo. Los cambios en la temperatura del conjunto del sensor también pueden afectar la señal de salida.
La relación se puede resumir como:
|
Condición |
Efecto sobre el sistema de termopila |
|
Cambios de temperatura ambiente |
Cambios de temperatura del sensor/paquete |
|
Cambios de temperatura del sensor |
La salida de la termopila puede variar |
|
Se produce una variación de la producción. |
La desviación de la medición puede aumentar |
|
NTC detecta cambio de temperatura |
La información de compensación está disponible |
|
Se aplica compensación |
Se pueden reducir las variaciones relacionadas con la temperatura |
|
Condiciones térmicas estables |
Rendimiento de medición más consistente |
|
Parámetro |
Especificación |
|
Producto |
Termistor NTC para termopila infrarroja |
|
Solicitud |
Compensación de temperatura de termopila |
|
Valor de resistencia |
Personalizable |
|
Valor B |
Personalizable |
|
Precisión de resistencia |
Personalizable, hasta ±0,5% |
|
Dimensiones |
Personalizable |
|
Proceso de fabricación |
Tecnología de película delgada* |
|
Cumplimiento |
RoHS / ALCANCE |
|
Temperatura de funcionamiento |
Por confirmar según las especificaciones del producto final. |
Los termómetros infrarrojos utilizan elementos sensores de termopila para detectar la radiación térmica sin contacto directo con el objetivo. Un NTC puede proporcionar información de temperatura para compensar las variaciones causadas por cambios en el entorno térmico del sensor.
Los sistemas de medición de temperatura basados en termopilas, incluidos los termómetros de oído y otros equipos médicos de temperatura sin contacto, requieren una salida de sensor estable en condiciones ambientales cambiantes. El NTC apoya el proceso de compensación monitoreando los cambios de temperatura relevantes alrededor del sensor.
Los sistemas de detección de infrarrojos pueden experimentar variaciones de salida a medida que cambia la temperatura del sensor. Un NTC combinado proporciona la referencia de temperatura necesaria para corregir los efectos dependientes de la temperatura en el sistema de detección.
Los equipos HVAC inteligentes y los dispositivos de monitoreo ambiental pueden funcionar en condiciones ambientales que cambian continuamente. La compensación de temperatura NTC puede ayudar a que los módulos de detección de infrarrojos basados en termopilas mantengan mediciones más consistentes.
Los módulos compactos de detección de infrarrojos se utilizan en varios dispositivos inteligentes para la detección y el monitoreo de la temperatura. El NTC se puede integrar en el conjunto de termopila donde se requiere compensación de temperatura dentro de un espacio de instalación limitado.
Los equipos de medición infrarroja científicos y de laboratorio pueden requerir un rendimiento del sensor controlado y repetible. Un NTC que coincida adecuadamente puede proporcionar la referencia de temperatura necesaria para la compensación y calibración de la termopila.
La ventaja de X-Meritan no se limita a suministrar un termistor individual. La empresa trabaja con materiales termoeléctricos, componentes centrales, pruebas y soluciones de gestión térmica, proporcionando una base técnica más amplia para la personalización de componentes.
X-Meritan tiene experiencia en materiales termoeléctricos y componentes de gestión térmica de semiconductores, y apoya a los clientes que trabajan en proyectos relacionados con el control de temperatura y la detección.
La resistencia, el valor B, las dimensiones y la tolerancia se pueden discutir de acuerdo con los requisitos del conjunto de termopila o circuito electrónico del cliente.
Los procesos de producción y prueba se utilizan para comprobar el rendimiento de los componentes y la coherencia de los lotes, lo que respalda un suministro estable para la verificación de prototipos y la producción posterior.
Los clientes pueden proporcionar dibujos, muestras o requisitos técnicos. X-Meritan puede comunicar los detalles técnicos, organizar la verificación de muestras y continuar con la producción en masa después de la confirmación.
Para los clientes que desarrollan un nuevo módulo de termopila, X-Meritan puede participar en la selección de componentes y la comunicación técnica para ayudar a hacer coincidir el NTC con el sensor y el sistema de compensación.
El termistor NTC proporciona información de temperatura para compensar los cambios relacionados con la temperatura en la salida de la termopila. Generalmente se utiliza como referencia de temperatura o componente de compensación en lugar del detector de infrarrojos primario.
La salida de la termopila puede verse afectada por cambios en la temperatura del paquete del sensor y el entorno circundante. Sin una compensación adecuada, estos cambios pueden introducir variaciones en la medición incluso cuando la temperatura objetivo permanece sin cambios.
El NTC cambia de resistencia a medida que cambia su temperatura. El sistema de termopila lee esta resistencia y utiliza la información de temperatura resultante en su circuito de procesamiento de señales o algoritmo de compensación para corregir la variación de salida relacionada con la temperatura.
La resistencia requerida depende del circuito de termopila, la temperatura de referencia, el método de compensación y el rango operativo esperado. El NTC debe seleccionarse junto con la termopila y su diseño de procesamiento de señales.
Sí. El valor B determina la relación resistencia-temperatura del NTC y por tanto afecta la información de temperatura utilizada por el sistema de compensación.
Sí. X-Meritan puede analizar resistencias personalizadas y valores B de acuerdo con los requisitos del sistema de termopila.
Sí. Las dimensiones y la configuración física se pueden evaluar según la carcasa de la termopila, el espacio de instalación y los requisitos de montaje.
Sí. Los clientes pueden proporcionar dibujos, muestras o especificaciones técnicas para su evaluación. La verificación de la muestra se puede completar antes de la producción en masa.
Los termistores NTC se pueden utilizar como componentes de compensación de temperatura en termómetros infrarrojos basados en termopilas, incluidos equipos médicos de medición de temperatura. La resistencia específica, el valor B, la tolerancia y la configuración física deben seleccionarse según el diseño del sensor.
