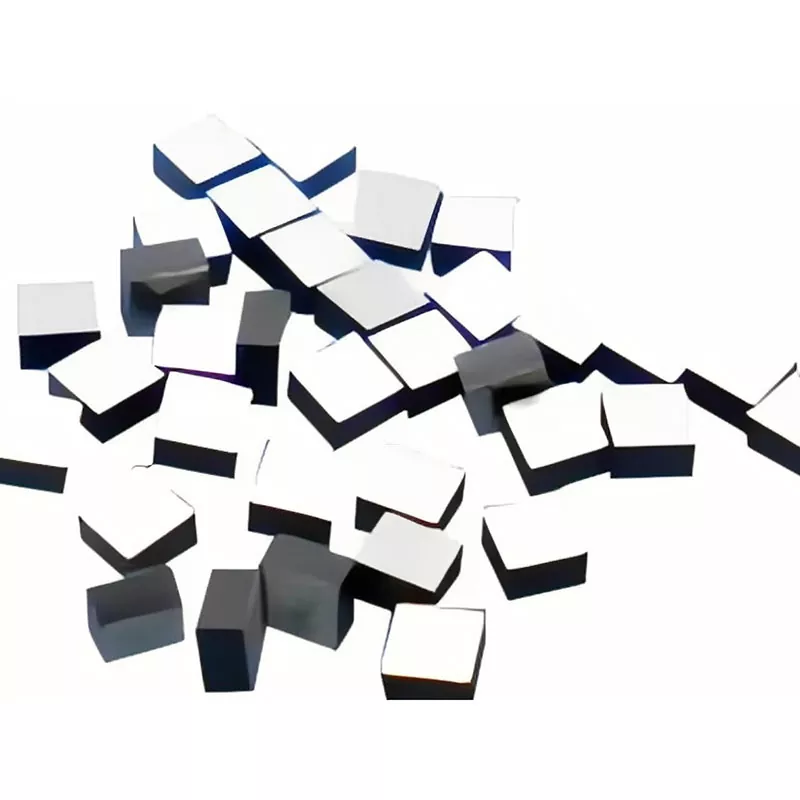

Chip termistor NTC de alta precisión

Los termistores NTC utilizan una característica de coeficiente de temperatura negativo, lo que significa que su resistencia cambia a medida que cambia la temperatura. En un circuito sensor, la variación de la resistencia se puede convertir en información de temperatura para monitoreo y control.

Para aplicaciones de chips, la selección de R25, valor B, tolerancia de resistencia, dimensiones del chip y estructura del electrodo afecta directamente la coincidencia y el ensamblaje del circuito. R25 se refiere a la resistencia nominal a 25°C, mientras que el valor B describe la característica resistencia-temperatura del termistor.

El chip termistor NTC de alta precisión está diseñado para aplicaciones en las que el elemento sensor debe colocarse cerca de un componente sensible a la temperatura manteniendo pequeño el espacio ocupado.

Parámetros técnicos

Los siguientes modelos representan las especificaciones de productos disponibles. Los valores y dimensiones eléctricos deben seleccionarse de acuerdo con las características requeridas del circuito y el método de montaje.

Rangos adicionales disponibles

Tamaño pequeño

El chip termistor NTC de alta precisión está disponible en estructuras compactas para aplicaciones en las que un sensor de temperatura empaquetado convencional ocuparía demasiado espacio. Los modelos seleccionados en la gama actual son tan pequeños como 0,45 × 0,45 mm, mientras que las dimensiones de los chips personalizados se pueden evaluar a partir de dibujos o muestras del cliente.

La pequeña estructura del chip es adecuada para colocar el elemento sensor cerca de componentes ópticos, electrónicos u otros componentes sensibles a la temperatura. Las dimensiones finales deberán confirmarse según las características eléctricas requeridas y el proceso de montaje.

Unión de cables

El chip se puede suministrar con electrodos chapados en oro o plata para la unión de cables. Se puede admitir la unión de cables de oro, aluminio y plata según la configuración del electrodo y el proceso de ensamblaje.

Esta estructura es adecuada para módulos híbridos compactos y otros conjuntos donde el termistor debe integrarse directamente en el área de detección. El material del electrodo y los requisitos de unión se pueden confirmar durante la evaluación de la muestra.

Los termistores NTC conectables con cables también se utilizan en aplicaciones de transceptores ópticos compactos, donde el elemento sensor se coloca cerca de los componentes ópticos sensibles a la temperatura.

Resistencia y valor B

La resistencia y el valor B deben seleccionarse como una combinación coincidente en lugar de tratarse como parámetros completamente independientes. El rango de resistencia disponible es de 1kΩ a 1000kΩ, mientras que el rango de valor B es de 3200K a 4500K.

Para el diseño del circuito, se deben considerar juntos la resistencia nominal a 25 °C, el valor B, la tolerancia y el rango de detección requerido. Hay combinaciones estándar disponibles y los requisitos no estándar se pueden evaluar según la aplicación.

El valor B normalmente se especifica junto con su rango de temperatura de referencia, como B25/50 o B25/85, por lo que la definición exacta debe confirmarse en la especificación del producto aplicable antes de la calibración del circuito. Los datos de productos NTC de chips comerciales de los principales fabricantes especifican de manera similar valores R25 y B con temperaturas de referencia definidas.

Tolerancia de resistencia

Los modelos seleccionados se pueden suministrar con opciones de tolerancia de resistencia de ±0,5% y ±1%. Esta especificación describe la desviación permitida del valor de resistencia nominal y no debe presentarse como la precisión general de la medición de temperatura.

Para circuitos sensibles a la temperatura, la tolerancia de resistencia, la tolerancia del valor B, el diseño del circuito, el método de calibración y las condiciones de funcionamiento pueden afectar el resultado final de la medición de temperatura. Por lo tanto, la tolerancia requerida debe seleccionarse de acuerdo con el sistema de detección completo.

Respuesta térmica

La constante de tiempo térmica de los modelos enumerados es ≤2 so ≤3 s, dependiendo de la estructura y el modelo del chip. Una constante de tiempo térmica más pequeña generalmente indica que el termistor alcanza el equilibrio térmico con las condiciones circundantes más rápidamente.

La respuesta real en un módulo ensamblado también depende del método de montaje, el acoplamiento térmico, los materiales circundantes y el flujo de aire. Por este motivo, las especificaciones del chip deben evaluarse junto con la estructura de instalación real.

Aplicaciones

Comunicación óptica

El chip termistor NTC de alta precisión se puede integrar en módulos de comunicación óptica y transceptores ópticos para monitorear la temperatura. Su estructura compacta permite colocar el elemento sensor cerca de componentes ópticos sensibles a la temperatura sin agregar un paquete de sensor externo convencional.

Esto es particularmente relevante en conjuntos ópticos donde el espacio de instalación disponible es limitado y los cambios de temperatura deben monitorearse cerca del componente que se está controlando. Los termistores NTC conectables con cables se utilizan específicamente para la detección de temperatura en diseños de transceptores ópticos.

Equipo médico

Los chips NTC compactos se pueden integrar en instrumentos médicos y equipos de laboratorio donde el elemento sensor de temperatura debe caber en un área de instalación restringida. Diferentes valores de resistencia, valores B y opciones de tolerancia permiten que el componente coincida con diferentes circuitos de detección.

La especificación final debe seleccionarse de acuerdo con el rango de temperatura requerido, las características del circuito, el método de instalación y los requisitos del equipo aplicable.

Radar automotriz

Los módulos de radar para automóviles contienen componentes electrónicos compactos que pueden requerir control de temperatura durante el funcionamiento. El pequeño factor de forma del chip NTC permite integrar la detección de temperatura en conjuntos electrónicos de alta densidad.

Para aplicaciones automotrices, se deben confirmar los requisitos de temperatura de funcionamiento, características de resistencia, tolerancia, estructura mecánica y confiabilidad requeridas antes de seleccionar el modelo final.

Equipo de laboratorio

El chip también se puede utilizar en laboratorios y equipos de prueba donde se requiere un elemento sensor de temperatura compacto. La resistencia y el valor B se pueden seleccionar según el circuito de detección, mientras que las dimensiones del chip se pueden considerar junto con el espacio de instalación disponible.

Para prototipos o equipos personalizados, X-Meritan puede evaluar los requisitos basándose en dibujos o muestras del cliente antes de la producción.

Personalización

Parámetros eléctricos

El chip termistor NTC de alta precisión se puede evaluar para requisitos eléctricos personalizados. Los valores de resistencia disponibles cubren de 1kΩ a 1000kΩ, con valores B de 3200K a 4500K. Hay opciones de tolerancia de resistencia de ±0,5 % y ±1 % disponibles para especificaciones seleccionadas.

Al solicitar un modelo personalizado, los clientes pueden proporcionar el valor R25, B, la tolerancia, las condiciones de funcionamiento y la aplicación objetivo requeridos. Estos parámetros ayudan a determinar si se puede utilizar un modelo existente o si se debe evaluar una nueva especificación.

Dimensiones de los chips

Las dimensiones del chip se pueden evaluar según el espacio de instalación disponible y el proceso de montaje. Los modelos existentes incluyen estructuras compactas como 0,45 × 0,45 × 0,20 mm y 0,45 × 0,45 × 0,25 mm.

Para dimensiones no estándar, X-Meritan puede revisar los dibujos o muestras del cliente y confirmar la estructura alcanzable junto con los parámetros eléctricos requeridos.

Opciones de electrodos

Hay opciones de electrodos chapados en oro o plata disponibles para diferentes requisitos de unión. El material del electrodo debe seleccionarse junto con el material del cable previsto y el proceso de unión.

Durante el desarrollo de la muestra, se pueden verificar la estructura del electrodo, el método de unión, las dimensiones del chip y las características eléctricas antes de la producción en masa.

Soporte de fabricación y muestras

X-Meritan fabrica materiales y componentes relacionados con semiconductores y brinda soporte de producción para componentes electrónicos personalizados. El equipo de producción disponible incluye máquinas caladoras vibratorias, máquinas soldadoras, máquinas empacadoras automáticas y equipos de corte de precisión.

Para chips de termistores NTC personalizados, la producción se puede evaluar a partir de muestras o dibujos del cliente. Antes de la producción en masa, se puede utilizar una etapa de confirmación de muestras para verificar las dimensiones, los parámetros eléctricos, los requisitos de los electrodos y la compatibilidad del ensamblaje.

Este proceso brinda a los clientes un punto definido para comparar el producto con los requisitos de su aplicación antes de emitir una orden de producción mayor.

Preguntas frecuentes

¿Qué resistencia y valores B están disponibles?

El rango de resistencia disponible es de 1kΩ a 1000kΩ, con valores B de 3200K a 4500K. Los modelos estándar incluyen valores de resistencia de 5 kΩ, 10 kΩ, 20 kΩ, 30 kΩ, 47 kΩ, 50 kΩ y 100 kΩ.

¿Qué tolerancia de resistencia está disponible?

Las especificaciones seleccionadas están disponibles con tolerancia de resistencia de ±0,5% y ±1%. La tolerancia requerida debe seleccionarse de acuerdo con los requisitos del circuito y de detección de temperatura.

¿Se puede unir el chip con cables?

Sí. Hay disponibles opciones de electrodos chapados en oro o plata. La unión de cables de oro, aluminio y plata se puede evaluar según la configuración del electrodo y el proceso de montaje.

¿Cuál es el tamaño de chip más pequeño disponible?

La gama de productos incluye modelos compactos como 0,45 × 0,45 × 0,20 mm y 0,45 × 0,45 × 0,25 mm. Las dimensiones personalizadas se pueden evaluar a partir de dibujos o muestras del cliente, y el tamaño final depende de las especificaciones eléctricas y estructurales requeridas.

Sí. X-Meritan puede evaluar resistencia personalizada, valor B, dimensiones, tolerancia y requisitos de electrodos. Los dibujos o muestras del cliente se pueden utilizar como base para la evaluación del producto y la confirmación de la muestra.

¿Cómo debo seleccionar un chip termistor NTC?

Comience con la resistencia requerida a 25 °C, el valor B, el rango de detección de temperatura, la tolerancia de resistencia, el espacio de instalación disponible y el método de unión. Para aplicaciones personalizadas, proporcionar los requisitos del circuito, el plano de instalación o una muestra existente puede ayudar a determinar una especificación adecuada.

Acerca de X-Meritan

X-Meritan es un fabricante con sede en China que se especializa en materiales, componentes y productos de gestión térmica relacionados con semiconductores. Sus capacidades cubren el desarrollo de materiales, la fabricación de componentes, la producción personalizada y el soporte de aplicaciones.

La empresa presta servicios a aplicaciones que incluyen comunicación óptica, detección, equipos médicos, electrónica automotriz y electrónica de consumo. Los productos se suministran a Europa, América del Norte, América del Sur, el Sudeste Asiático y otros mercados internacionales.

Para el chip termistor NTC de alta precisión, X-Meritan brinda soporte desde la selección de especificaciones y evaluación de muestras hasta la producción personalizada. Los clientes pueden proporcionar dibujos, muestras o requisitos eléctricos para la evaluación técnica antes de la producción.
