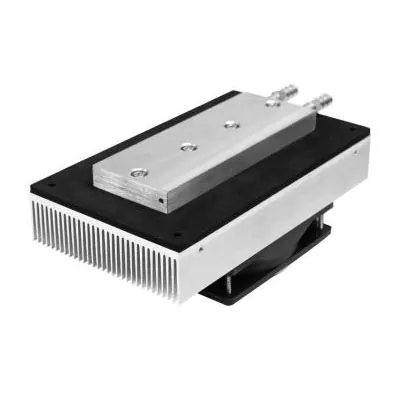

X-Meritan desarrolla y fabrica componentes de refrigeración termoeléctricos. Estos componentes se pueden configurar en función del caudal de líquido, la carga de calor, la temperatura objetivo, el espacio de instalación disponible y los requisitos de disipación de calor del lado del aire. Producimos conjuntos de enfriadores termoeléctricos de líquido a aire, una solución de gestión térmica integrada que utiliza módulos termoeléctricos para transferir calor del circuito de líquido al aire circundante. Este sistema integra una placa de enfriamiento de líquido, un refrigerador termoeléctrico, un radiador y un ventilador en un solo componente, lo que proporciona control activo de temperatura para equipos enfriados por líquido sin la necesidad de un compresor o refrigerante.
●Transferencia de calor de líquido a aire: Transfiere calor del circuito de líquido al aire ambiente a través de un módulo de enfriamiento termoeléctrico y un disipador de calor enfriado por aire.
Control activo de temperatura: proporciona refrigeración y calefacción activas para aplicaciones que requieren temperaturas controladas del líquido.
Diseño integrado: combina el módulo TEC, la placa fría de líquido, el disipador de calor, el ventilador y los componentes relacionados en un conjunto térmico compacto.
Sin refrigerante: utiliza refrigeración termoeléctrica de estado sólido sin compresor ni circuito de refrigerante.
Compacto y de baja vibración: No hay compresor mecánico dentro del TEC, lo que hace que el conjunto sea adecuado para equipos sensibles y sistemas con espacio limitado.
Configuración personalizable: la capacidad de refrigeración, las dimensiones, las interfaces líquidas, las características eléctricas y los componentes del lado del aire se pueden personalizar según los requisitos de la aplicación.
Un conjunto de enfriador termoeléctrico de líquido a aire utiliza el efecto Peltier para mover el calor del lado del líquido al lado del aire.
La ruta térmica básica es:
●líquido → Placa fría → Módulo TEC → Disipador de calor → Ventilador → Aire ambiente
Cuando se aplica energía CC al módulo TEC, el calor se absorbe de la placa fría del líquido y se transfiere al disipador de calor del lado caliente. Luego, el ventilador fuerza el aire a través del disipador de calor para eliminar el calor al ambiente circundante.
El rendimiento de refrigeración depende del módulo TEC, el caudal de líquido, la interfaz térmica, la disipación de calor del lado caliente, la temperatura ambiente y las condiciones eléctricas de funcionamiento.
Se utiliza para la estabilización de temperatura de sistemas láser, componentes ópticos y otros equipos optoelectrónicos refrigerados por líquido.
Los conjuntos de enfriadores termoeléctricos de líquido a aire son adecuados para instrumentos analíticos, sistemas de control de temperatura de laboratorio y equipos de prueba que requieren temperaturas de líquido estables.
Puede integrarse en equipos médicos y de diagnóstico donde se requiere un control compacto de la temperatura del líquido.
Adecuado para enfriar circuitos de líquido en equipos electrónicos, sistemas de control, sensores y otros dispositivos industriales sensibles al calor.
Se puede utilizar para la gestión térmica localizada de componentes relacionados con la batería y otros sistemas que requieren refrigeración líquida.
Adecuado para aplicaciones que requieren temperaturas de líquido controladas sin refrigeración por compresor.
X-Meritan puede desarrollar conjuntos de enfriadores termoeléctricos de líquido a aire de acuerdo con los requisitos térmicos y mecánicos específicos de la aplicación.
La personalización puede incluir:
● Tamaño y configuración del módulo TEC
● Capacidad de refrigeración
● Dimensiones de la placa fría para líquidos
● Configuración de entrada y salida de líquido
● Requisitos de tuberías o accesorios
● Caudal de líquido
● Dimensiones del disipador de calor
● Tamaño del ventilador y flujo de aire
● Tensión y corriente de funcionamiento
● Sensores de temperatura
● Estructura de montaje
● Conexiones eléctricas
● Dimensiones generales del conjunto
Los clientes pueden proporcionar requisitos térmicos, dibujos de ingeniería, muestras existentes o especificaciones de equipos para su evaluación.
Soluciones TEC integradas: los módulos TEC, las placas de refrigeración líquida, los disipadores de calor y los ventiladores se pueden diseñar como un solo conjunto térmico.
Experiencia en materiales termoeléctricos: el desarrollo interno de materiales termoeléctricos admite configuraciones TEC específicas de la aplicación.
Diseño térmico personalizado: la capacidad de refrigeración, el flujo de líquido, las dimensiones y los parámetros eléctricos se pueden adaptar al sistema real.
Prototipo a producción: soporte desde el diseño térmico y el desarrollo de prototipos hasta las pruebas y la producción en volumen.
Ingeniería centrada en la aplicación: el diseño considera la ruta térmica completa en lugar de seleccionar el módulo TEC por separado.
Es un conjunto de refrigeración integrado que utiliza un módulo termoeléctrico para transferir calor de un circuito de líquido al aire circundante. Consta de una placa de refrigeración líquida, un módulo de refrigeración termoeléctrica (TEC), un radiador enfriado por aire y un ventilador.
Un conjunto TEC refrigerado por líquido enfría el líquido a través de una placa fría y disipa el calor al aire circundante a través de un radiador. Esta configuración es muy útil cuando se conecta una fuente de calor al circuito de líquido o cuando la refrigeración líquida proporciona un mejor contacto térmico con el equipo objetivo.
Sí. Al invertir la polaridad del módulo TEC, se puede invertir la dirección de la transferencia de calor, lo que permite que el mismo conjunto proporcione calefacción o refrigeración activa cuando el diseño del sistema admite el control de temperatura bidireccional.
La información más útil incluye carga de calor, tipo de líquido, caudal de líquido, temperatura de entrada, temperatura objetivo, temperatura ambiente, espacio de instalación disponible, fuente de alimentación y requisitos de conexión. Los dibujos o muestras de ingeniería también pueden ayudarnos a evaluar la estructura mecánica.
Sí. Las conexiones de entrada/salida de líquido, las dimensiones de la placa fría, la configuración del radiador, la selección del ventilador, la estructura de montaje y las dimensiones generales del conjunto se pueden personalizar para adaptarse a la aplicación.
