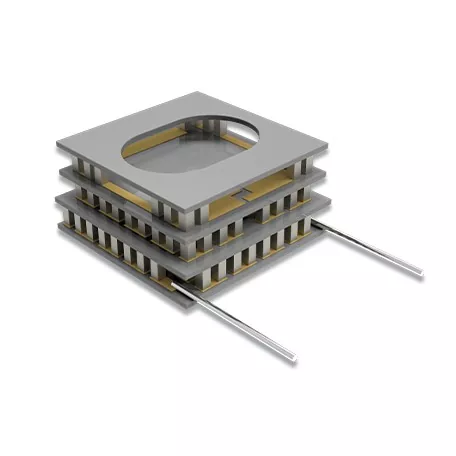

Los enfriadores termoeléctricos de dos etapas de X-Meritan utilizan una estructura en serie de dos etapas en la que la primera etapa termoeléctrica proporciona una etapa de enfriamiento intermedia para la segunda. En condiciones de funcionamiento adecuadas, esta configuración en cascada puede lograr un diferencial de temperatura mayor que un TEC de una sola etapa.
Los módulos utilizan elementos termoeléctricos de estado sólido y alimentación de CC, sin compresores ni otras piezas mecánicas móviles. Son adecuados para el control de temperatura localizado donde se requiere una construcción compacta, baja vibración y operación controlada a baja temperatura.
Un TEC de dos etapas consta de dos etapas termoeléctricas conectadas a través de una interfaz térmica intermedia:
Lado frío → Primera etapa → Interfaz intermedia → Segunda etapa → Lado caliente
La primera etapa elimina el calor del área controlada, mientras que la segunda etapa transfiere calor hacia el lado caliente. Por lo tanto, la segunda etapa maneja el calor transferido desde la primera etapa, así como la entrada eléctrica al módulo.
El diferencial de temperatura alcanzable depende de la carga térmica, la temperatura del lado caliente, la corriente de funcionamiento y las condiciones de rechazo de calor.
Los sustratos cerámicos de óxido de aluminio (Al₂O₃) proporcionan aislamiento eléctrico y soporte estructural para el módulo termoeléctrico al tiempo que forman las superficies térmicas entre los elementos termoeléctricos y el sistema térmico externo.
Los elementos semiconductores de tipo P y N forman el núcleo termoeléctrico y proporcionan la conversión eléctrica y térmica necesaria para la refrigeración. X-Meritan utiliza materiales termoeléctricos basados en Bi₂Te₃ para aplicaciones de control de temperatura ambiente y de baja temperatura.
Las dos etapas termoeléctricas están conectadas mecánica y térmicamente a través de una interfaz intermedia. Es necesario considerar sus características térmicas y mecánicas al diseñar el módulo completo.
El módulo funciona desde una fuente de alimentación de corriente continua. La configuración eléctrica, los cables de alimentación y las condiciones de funcionamiento se determinan según la estructura del módulo y los requisitos de la aplicación.
X-Meritan tiene capacidades que cubren el desarrollo, la producción, la fabricación de componentes, el ensamblaje y las pruebas de materiales termoeléctricos. Sus componentes TEC utilizan materiales extruidos a base de Bi₂Te₃-Sb₂Te₃.
El proceso de extrusión aplica deformación plástica a alta presión para formar una estructura densa y texturizada. Esto favorece los procesos posteriores de corte y adelgazamiento y permite la producción de pequeños elementos termoeléctricos.
|
Parámetro |
Especificación |
|
Sistema de materiales |
Basado en Bi₂Te₃-Sb₂Te₃ |
|
Diámetro del lingote |
25mm/30mm/35mm |
|
Longitud del lingote |
120mm / 240mm |
|
Conductividad eléctrica |
870–1430 Ω⁻¹·cm⁻¹ |
|
Capacidad de elementos delgados |
Hasta 0,2 mm, según el diseño y el procesamiento |
El grado final del material y las dimensiones del elemento se seleccionan de acuerdo con la estructura del módulo y los requisitos de fabricación.
Generalmente se considera una configuración de dos etapas cuando el diferencial de temperatura requerido excede el rango práctico de un diseño de una sola etapa.
|
Factor |
TEC de una sola etapa |
TEC de dos etapas |
|
Etapas termoeléctricas |
Uno |
Dos |
|
Diferencial de temperatura |
Adecuado para necesidades moderadas |
Adecuado para requisitos diferenciales más grandes |
|
Estructura Térmica |
Más simple |
Más complejo |
|
Interfaz intermedia |
No aplicable |
Requerido |
|
Rechazo de calor del lado caliente |
Importante |
Más exigente |
|
Uso típico |
Control general de temperatura |
Aplicaciones de baja temperatura que requieren un diferencial mayor |
Los refrigeradores termoeléctricos de dos etapas pueden proporcionar control de temperatura localizado para detectores de infrarrojos y componentes de detección relacionados donde se requiere un diferencial de temperatura mayor.
Para los sistemas de imágenes basados en CCD, el enfriamiento termoeléctrico puede mantener el sensor a una temperatura de funcionamiento controlada donde el requisito térmico excede el rango práctico de un módulo de una sola etapa.
La construcción de estado sólido de módulos termoeléctricos se puede considerar para equipos de comunicaciones aeroespaciales y por satélite donde la arquitectura del equipo, el espacio disponible y los requisitos de vibración limitan el uso de sistemas de enfriamiento mecánicos convencionales.
La tecnología termoeléctrica de dos etapas se puede aplicar a equipos de análisis bioquímicos y etapas frías de laboratorio que requieren condiciones controladas de baja temperatura.
Los módulos TEC pueden proporcionar un entorno térmico controlado para pruebas características de baja temperatura de componentes electrónicos y otros dispositivos sensibles a la temperatura.
X-Meritan admite módulos termoeléctricos personalizados según los dibujos, muestras, dimensiones y requisitos de aplicación del cliente.
Un proceso de desarrollo típico es:
Revisión de requisitos → Diseño de estructura → Producción de muestras → Evaluación de desempeño → Confirmación → Producción
Para nuevos diseños, los aportes clave de ingeniería incluyen el rango de temperatura objetivo, la carga térmica, el espacio de instalación disponible, las condiciones de energía y el método de rechazo de calor del lado caliente.
El equipo de X-Meritan tiene más de 10 años de experiencia en gestión térmica de semiconductores, con capacidades que abarcan el desarrollo de materiales termoeléctricos, la fabricación, el ensamblaje y las pruebas de componentes.
Los equipos de producción incluyen equipos de soldadura, reflujo, dispensación, corte, sellado, curado e impresión, respaldados por instalaciones dedicadas de ensamblaje y prueba.
El sistema de gestión de calidad sigue la norma ISO 9001:2015. La documentación de cumplimiento de RoHS y REACH está disponible para los productos y configuraciones aplicables, con documentación específica confirmada según el módulo suministrado.
Para la evaluación de ingeniería y la selección de TEC, la siguiente información es útil:
|
Información requerida |
Objetivo |
|
Temperatura objetivo del lado frío |
Define la condición de enfriamiento requerida |
|
Temperatura del lado caliente |
Establece el límite térmico. |
|
Carga de calor |
Determina la capacidad de refrigeración requerida. |
|
Dimensiones disponibles |
Define el espacio de instalación. |
|
Fuente de alimentación |
Determina las condiciones de funcionamiento eléctrico. |
|
Método de rechazo de calor |
Establece la condición de enfriamiento del lado caliente. |
|
Método de control |
Define los requisitos de regulación de temperatura. |
|
Ciclo de operación |
Ayuda a evaluar la operación repetida |
También se puede proporcionar un dibujo del producto, un módulo existente o datos de prueba cuando el nuevo módulo necesita reemplazar o coincidir con un diseño existente.
Se consideran refrigeradores termoeléctricos de dos etapas cuando un módulo de una sola etapa no puede proporcionar la condición del lado frío requerida bajo la carga térmica y la temperatura del lado caliente especificadas.
Sí. El funcionamiento subambiente por debajo de 0 °C es posible cuando el diseño del módulo, la carga de calor, las condiciones del lado caliente y el sistema de control son adecuados para el rango de temperatura requerido.
La temperatura objetivo del lado frío, la temperatura del lado caliente, la carga de calor, las dimensiones disponibles, la fuente de alimentación y el método de rechazo de calor se encuentran entre los principales parámetros utilizados para la selección.
Sí. X-Meritan puede desarrollar módulos según los dibujos, muestras, requisitos dimensionales, condiciones eléctricas y requisitos de aplicación del cliente.
