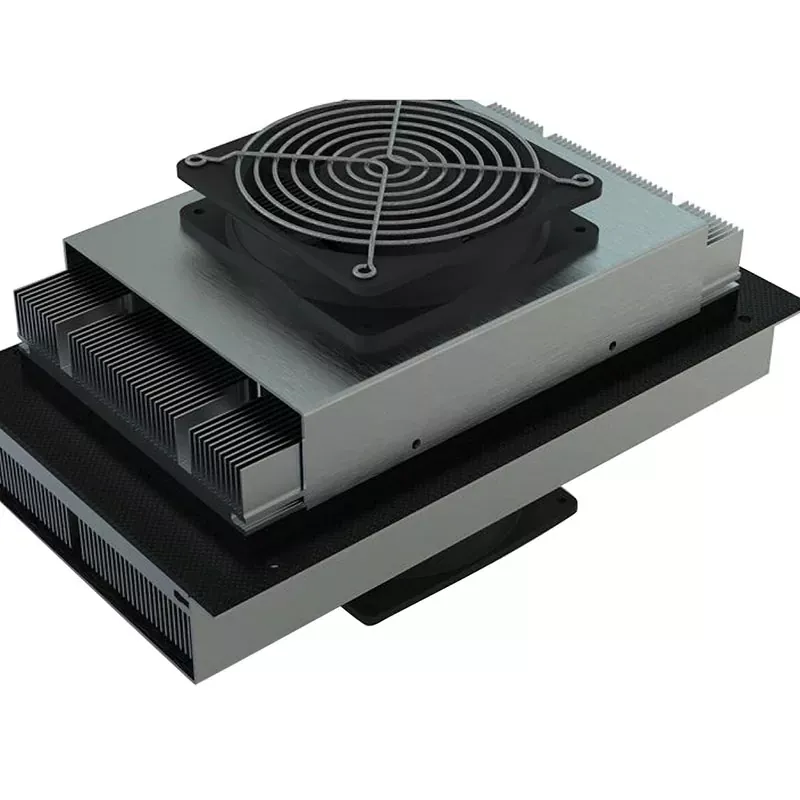

Los conjuntos de enfriadores termoeléctricos aire-aire X-meritan ofrecen una solución de gestión térmica de estado sólido compacta y altamente integrada. Al eliminar compresores convencionales, líneas de refrigerante y circuitos complejos de circulación de líquidos, estos conjuntos utilizan intercambiadores de calor directos del lado del aire y módulos termoeléctricos semiconductores de alta confiabilidad para facilitar el intercambio de calor efectivo, lo que agiliza significativamente la arquitectura del equipo y evita riesgos de fugas.
Aprovechando las capacidades de integración vertical de X-meritan, que abarcan materiales termoeléctricos sin procesar y desarrollo de componentes centrales hasta diseño térmico a nivel de sistema, cada ensamblaje se somete a una verificación del módulo al 100 %, pruebas de resistencia de CA y rigurosas pruebas de estrés de ciclos de temperatura para garantizar estabilidad a largo plazo y alta confiabilidad.
Los conjuntos de enfriadores termoeléctricos aire-aire utilizan módulos termoeléctricos semiconductores para crear una diferencia de temperatura a través de la entrada de alimentación de CC. El sistema de refrigeración no requiere compresor ni circuito frigorífico convencional.
Los componentes de refrigeración están integrados en un conjunto compacto en lugar de depender de una unidad de refrigeración separada. Esta estructura ayuda a reducir el espacio de instalación requerido dentro o alrededor de equipos electrónicos, instrumentos y sistemas cerrados.
Sin compresor u otro mecanismo de refrigeración mecánico grande, el conjunto genera una vibración mecánica mínima durante el funcionamiento.
El módulo termoeléctrico puede cambiar entre refrigeración y calefacción invirtiendo la dirección de la corriente CC. Por lo tanto, un conjunto de gestión térmica puede admitir la regulación de la temperatura en diferentes condiciones operativas sin agregar un elemento calefactor separado para el control de temperatura bidireccional básico.
El efecto termoeléctrico responde directamente a los cambios en la entrada eléctrica, lo que permite ajustar la salida térmica a través del sistema de control. Se pueden utilizar configuraciones con retroalimentación de temperatura cuando el equipo requiere condiciones de temperatura controladas y repetibles.
Los conjuntos de enfriadores termoeléctricos aire-aire transfieren calor a través de intercambiadores de calor del lado del aire y no requieren un circuito de circulación de líquido. Esto elimina la necesidad de tuberías de refrigerante, bombas, depósitos y conexiones de circuito de líquido asociadas de la arquitectura de refrigeración.
Los conjuntos se pueden configurar para equipos que funcionan en un amplio rango de temperaturas de -40 °C a +85 °C. La selección de componentes y la configuración del ensamblaje se pueden adaptar a las condiciones ambientales y operativas del equipo esperadas.
X-Meritan puede configurar el conjunto según la capacidad de refrigeración, el voltaje, la corriente, las dimensiones, el flujo de aire, la precisión del control de temperatura y los requisitos de montaje requeridos. Esto permite que la unidad de gestión térmica se adapte a las limitaciones mecánicas y eléctricas del equipo objetivo.
|
Parámetro |
Especificación |
|
Capacidad de enfriamiento |
10W a 500W |
|
Tensión de funcionamiento |
CC 12 V/24 V/48 V. |
|
Corriente de funcionamiento |
1A a 10A |
|
Precisión del control de temperatura |
±0,1°C a ±1°C (personalizable) |
|
Rango de temperatura de funcionamiento |
-40°C a +85°C |
|
Volumen de aire (extremo frío) |
20 CFM a 200 CFM |
|
Nivel de ruido |
≤35dB(A) |
|
Dimensiones (largo x ancho x alto) |
100×100×50 mm a 300×300×150 mm |
|
Peso |
0,5 kg a 5 kg |
Para aplicaciones que no requieren un circuito de refrigeración líquida, una configuración TEC del lado del aire puede simplificar la integración del sistema.
|
Consideración |
Conjunto TEC aire-aire |
Refrigeración a base de líquido |
|
Medio de transferencia de calor |
Aire |
Líquido |
|
Circuito frigorífico |
No requerido |
Depende de la arquitectura del sistema. |
|
Tubería de líquido |
No requerido |
Requerido |
|
Preocupación por fugas |
Sin circuito de líquido |
debe ser considerado |
|
Instalación |
Integración directa del lado aire |
Requiere componentes adicionales de circuito de líquido |
|
Uso típico |
Cajas, instrumentos, electrónica. |
Sistemas de mayor carga térmica y equipos refrigerados por líquido. |
|
control de temperatura |
Adecuado para refrigeración localizada y controlada. |
Adecuado para sistemas diseñados en torno a la transferencia de calor líquido. |
La arquitectura adecuada depende de la capacidad de refrigeración, el flujo de calor, las condiciones ambientales, el espacio disponible, el flujo de aire y el diseño del equipo.
Los conjuntos de enfriadores termoeléctricos aire-aire pueden eliminar el calor acumulado dentro de gabinetes exteriores, equipos de comunicación y gabinetes electrónicos. La circulación de aire en el lado frío distribuye el enfriamiento por todo el gabinete mientras que el lado caliente rechaza el calor recolectado al ambiente circundante.
Para equipos de laboratorio que requieren temperaturas estables y bajas perturbaciones mecánicas, el enfriamiento termoeléctrico de estado sólido evita la vibración del compresor y la circulación del refrigerante. El conjunto se puede configurar según los requisitos térmicos de los instrumentos analíticos y de investigación.
Los componentes sensibles a la temperatura en instrumentos médicos y de diagnóstico pueden requerir condiciones térmicas controladas. Las configuraciones TEC aire-aire pueden proporcionar refrigeración o calefacción localizada sin introducir un circuito de líquido en el equipo.
Los equipos ópticos, láser, de prueba y de procesamiento de semiconductores pueden contener componentes cuyo rendimiento cambia con la temperatura. La gestión térmica del lado del aire basada en TEC se puede utilizar cuando se requiere una eliminación controlada del calor y estabilidad de la temperatura.
Los sistemas de control industrial, equipos de inspección y otras maquinarias que funcionan en condiciones ambientales variables pueden utilizar el conjunto para gestionar la acumulación de calor interna mientras se mantiene una temperatura de funcionamiento definida.
Cada módulo de conjuntos de enfriadores termoeléctricos aire-aire se prueba para determinar su resistividad eléctrica, conductividad térmica y coeficiente de Seebeck antes del ensamblaje. Las pruebas identifican desviaciones eléctricas o térmicas antes de que el módulo ingrese al sistema de enfriamiento terminado.
Los materiales semiconductores termoeléctricos se evalúan para determinar sus propiedades eléctricas y térmicas consistentes. Las mediciones de cifras de mérito se utilizan como parte de la verificación del rendimiento de materiales y módulos.
Se realizan pruebas de resistencia de CA para verificar las conexiones eléctricas internas del módulo termoeléctrico. La prueba tiene como objetivo identificar la resistencia anormal asociada con defectos en las uniones de soldadura.
Los módulos termoeléctricos defectuosos o inactivos se examinan antes de la integración. Un módulo fallido puede crear una ruta térmica ineficaz y reducir la diferencia de temperatura disponible en todo el conjunto.
Los conjuntos completos se someten a pruebas de rendimiento y estrés, incluidos ciclos de temperatura en rangos operativos específicos. Las pruebas evalúan la integridad mecánica y térmica del conjunto completo bajo repetidos cambios de temperatura.
X-Meritan trabaja en materiales termoeléctricos, desarrollo de componentes centrales, diseño de gestión térmica y selección a nivel de sistema. Esta capacidad vertical permite evaluar el conjunto de enfriamiento desde el nivel de material y módulo TEC hasta la arquitectura térmica del lado del aire.
La empresa ofrece aplicaciones en comunicaciones de fibra óptica, equipos médicos e industriales, electrónica automotriz, electrónica de consumo e instituciones de investigación. Su alcance técnico cubre el desarrollo de materiales termoeléctricos, la personalización de componentes, el diseño de soluciones de disipación de calor y el soporte en la selección.
Es un conjunto de gestión térmica de estado sólido que utiliza un módulo termoeléctrico para transferir calor de una corriente de aire a otra. Los intercambiadores de calor y los ventiladores proporcionan la circulación de aire necesaria en los lados frío y caliente.
Sí. Al invertir la dirección de la corriente CC a través del módulo termoeléctrico se invierte la dirección de transferencia de calor, lo que permite que el conjunto proporcione refrigeración o calefacción.
Comience con la carga de calor máxima y continua del equipo, luego considere la temperatura ambiente, la temperatura objetivo, el flujo de aire y la capacidad disponible de rechazo de calor del lado caliente. Estas condiciones deben evaluarse juntas al seleccionar el conjunto.
Sí. Las dimensiones, la configuración del flujo de aire, la estructura de montaje, los requisitos eléctricos y otras características del ensamblaje se pueden desarrollar según el diseño del equipo.
Proporcione la capacidad de enfriamiento requerida, la temperatura ambiente, la temperatura objetivo, el espacio de instalación disponible, la fuente de alimentación de CC, las condiciones del flujo de aire, el entorno operativo y los requisitos de control de temperatura. Estos parámetros permiten evaluar la configuración del ensamblaje frente a la aplicación real.
La idoneidad depende de la carga de calor real, la temperatura ambiente, la diferencia de temperatura requerida, el flujo de aire y el rechazo de calor disponible. Las aplicaciones que excedan la capacidad práctica de una configuración TEC del lado aire deben evaluarse frente a arquitecturas alternativas de gestión térmica.
