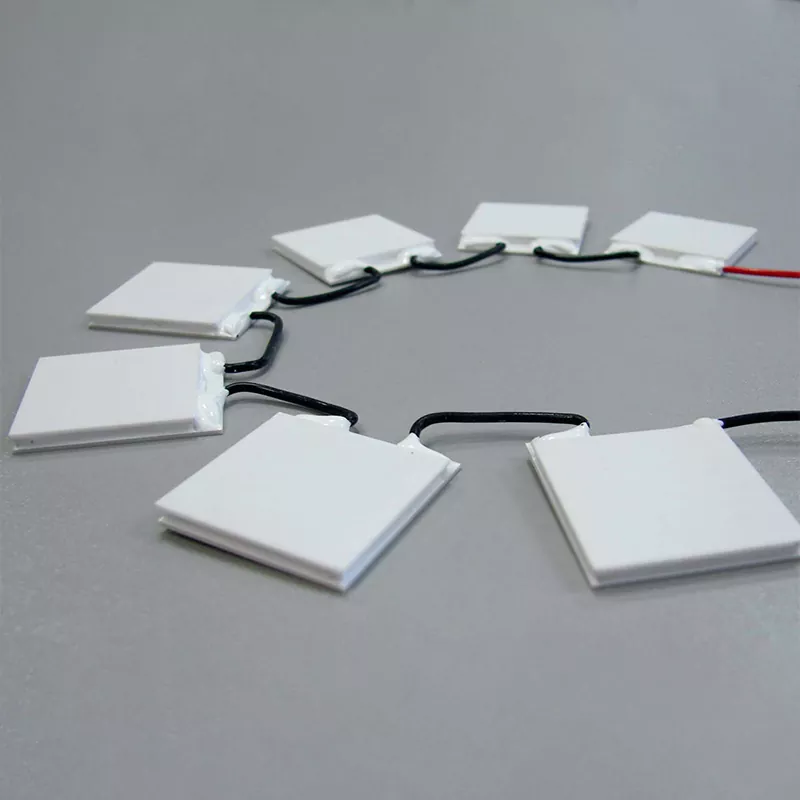

Enfriadores TE de alta capacidad de enfriamiento para uso industrial

X-Meritan suministra refrigeradores termoeléctricos (TEC) diseñados para el bombeo de calor continuo en equipos industriales. Estos módulos funcionan con el efecto Peltier y no contienen compresores, refrigerantes ni piezas móviles. Se utilizan donde el acceso para mantenimiento es limitado, la vibración no es aceptable o se requiere un control preciso de la temperatura.

La serie de alta capacidad está dirigida a sistemas con cargas térmicas importantes. Los ejemplos típicos incluyen conjuntos de diodos láser, equipos de proceso de semiconductores e instrumentos analíticos que generan una producción térmica constante.

Fabricamos refrigeradores TE de alta capacidad de enfriamiento para aplicaciones industriales en nuestras propias instalaciones. Esto incluye la preparación de material termoeléctrico, el procesamiento de lingotes, el corte en cubitos de pellets, el ensamblaje de módulos y las pruebas finales. El control de estos pasos nos permite ajustar la composición del material, la geometría de los gránulos y la selección de soldadura para que coincidan con condiciones operativas específicas.

Especificaciones técnicas

Los módulos estándar cubren una gama de capacidades de refrigeración. La siguiente tabla enumera los parámetros comunes. Hay configuraciones personalizadas disponibles para diferentes voltajes, dimensiones y requisitos de temperatura del lado caliente.

Las especificaciones se verifican por lotes utilizando una estación de prueba térmica. Se puede proporcionar un informe de prueba con cada envío a pedido.

Nota importante sobre Qmax: Qmax se mide con una diferencia de temperatura cero entre los lados frío y caliente. En funcionamiento real, el lado frío siempre está más frío que el lado caliente, por lo que la capacidad real de bombeo de calor es menor. Por ejemplo, un módulo con una potencia nominal de 200 W Qmax solo podría eliminar 80 W cuando ΔT es 30 K. La selección debe basarse en el punto de funcionamiento real, no solo en el número de Qmax.

Estructura y principio de funcionamiento

Los enfriadores TE de alta capacidad de enfriamiento para aplicaciones industriales son una bomba de calor de estado sólido. La corriente continua mueve el calor del lado frío al lado caliente. El lado caliente debe conectarse a un disipador de calor o a una placa fría para rechazar el calor bombeado más la potencia eléctrica de entrada. Si el lado caliente no se enfría eficazmente, el calor regresa al lado frío y la capacidad neta de enfriamiento cae.

1. Sustratos cerámicos

Las placas exteriores están hechas de alúmina o nitruro de aluminio. Proporcionan aislamiento eléctrico mientras conducen el calor. La planitud de la superficie se controla para garantizar un buen contacto térmico con la fuente de calor y el disipador de calor. Se recomienda un material de interfaz térmica (TIM) entre la superficie cerámica y la superficie de montaje.

2. Electrodos y pellets semiconductores

Los gránulos de telururo de bismuto de tipo N y tipo P están conectados en serie mediante trazas de electrodos de cobre. La cantidad y el tamaño de los pellets determinan el voltaje, la corriente y la capacidad de enfriamiento del módulo. Utilizamos un revestimiento multicapa en las trazas de cobre para evitar la oxidación durante el funcionamiento a largo plazo.

3. Rechazo de calor del lado caliente

La temperatura del lado caliente es el factor más importante que afecta el rendimiento de TEC. Cada aumento de 10°C en la temperatura del lado caliente normalmente reduce la capacidad de enfriamiento entre un 5% y un 10% y reduce el ΔT máximo alcanzable. Para módulos de alta capacidad, se recomienda refrigeración por aire forzado, refrigeración líquida o conjuntos de tubos de calor. Los disipadores de calor pasivos rara vez son suficientes por encima de los 100 W de rechazo total de calor.

4. Sello perimetral

Un sello epoxi resistente a la humedad rodea la matriz de semiconductores interna. Este sello no proporciona un sellado hermético, pero protege los gránulos y los electrodos de la condensación y los contaminantes transportados por el aire en entornos industriales normales. Para condiciones de alta humedad, lavado o exteriores, se requiere encapsulación adicional.

Manufactura y Control de Calidad

X-Meritan produce módulos TEC internamente. La secuencia de fabricación es:

Preparación de lingotes de material termoeléctrico.

Extrusión y corte en cubitos de pellets semiconductores.

Colocación y soldadura de pellets automatizadas

Metalización de sustrato cerámico.

Montaje final y pruebas eléctricas.

Cada lote de producción se prueba en cuanto a resistencia interna, capacidad de enfriamiento y defectos visuales. Los registros de pruebas se mantienen para la trazabilidad. 建议插入工厂实拍照片或产线流程图fotos

Métodos de prueba

Los estándares de prueba reales y los criterios de aceptación se acuerdan con el cliente antes de la producción en volumen. Contáctenos para discutir sus requisitos específicos.

Certificaciones y cumplimiento

Las siguientes certificaciones y declaraciones de cumplimiento se están actualizando actualmente.

● ISO 9001:2015 – Sistema de gestión de calidad

● ISO 14001 – Sistema de gestión ambiental

● Cumplimiento de RoHS

● Cumplimiento de REACH

● Marcado CE (si corresponde)

● Certificación UL (si corresponde)

Le proporcionaremos copias de certificados válidos si lo solicita. Por favor contáctenos para confirmar el estado actual.

Opciones de personalización

Los módulos estándar cubren muchas tareas de refrigeración industrial. Para proyectos de gran volumen o especializados, ofrecemos ingeniería personalizada en las siguientes áreas:

● Huella y altura personalizadas

● Soldadura y sustratos a mayor temperatura para Th > 150°C

● Módulos TEC de múltiples etapas para diferencias de temperatura más profundas

● Disipadores de calor o placas frías premontadas

● Sensores de temperatura integrados (NTC o RTD)

● Configuraciones o conectores de cables especiales

Un proyecto personalizado típico sigue este proceso:

1. El cliente proporciona la carga térmica, la temperatura del lado frío, las condiciones ambientales y las limitaciones de espacio.

2. Nuestros ingenieros simulan el módulo requerido y proporcionan una configuración recomendada.

3. Producimos muestras para la validación del cliente.

4. Tras la aprobación, procedemos a la producción en masa.

Por qué los ingenieros eligen los módulos TEC de X-Meritan

En lugar de enumerar ventajas genéricas, aquí están las capacidades específicas que diferencian nuestros módulos:

Procesamiento interno de material termoeléctrico

Controlamos el proceso desde el lingote en bruto hasta el dispositivo terminado. Esto incluye la composición del material, el tamaño de los gránulos y los niveles de dopaje. La mayoría de los proveedores de TEC compran pellets u obleas prefabricados y solo ensamblan módulos. Debido a que manejamos el material en sí, podemos ajustar el valor ZT y optimizarlo para rangos de temperatura específicos.

Pruebas de rendimiento a nivel de lotes

Cada lote de producción se prueba para determinar Qmax, ΔTmax y resistencia interna. Los informes de prueba están disponibles para los clientes. Esto le permite verificar que los módulos cumplan con sus especificaciones antes de integrarlos en su sistema.

Ingeniería personalizada sin penalizaciones por pedidos mínimos

Muchos proveedores exigen pedidos mínimos grandes de dimensiones o parámetros personalizados. Mantenemos una programación de producción flexible, por lo que son factibles proyectos personalizados con volúmenes moderados. Contáctenos con su requerimiento incluso si la cantidad anual esperada es solo de unos pocos cientos de piezas.

Comunicación directa con el equipo de fabricación.

Cuando se comunica con X-Meritan, habla con ingenieros que tienen acceso a los datos de producción y a los resultados de las pruebas. Esto reduce el típico ir y venir de las empresas comerciales y acorta el ciclo de evaluación de muestras.

Aplicaciones típicas

Los módulos TEC de alta capacidad de enfriamiento se utilizan en entornos donde la refrigeración líquida activa no es práctica o donde se requiere un control preciso de la temperatura.

Electrónica Industrial y Telecomunicaciones

Refrigeración para diodos láser y fotodetectores en sistemas de fibra óptica.

Gestión térmica para armarios de telecomunicaciones exteriores.

Estabilización de temperatura para amplificadores de potencia y módulos de RF.

Equipos semiconductores y láser.

Enfriamiento de porta-obleas y cámaras de proceso

Control térmico para marcado láser y cabezales de corte.

Estabilización de temperatura para bancos ópticos.

Instrumentos médicos y analíticos

Termocicladores de PCR y enfriamiento de bloques de muestras

Control de temperatura para compartimentos de almacenamiento de reactivos.

Refrigeración de sensores de imagen CCD y CMOS

Transporte y Equipo Especial

Refrigeración para sensores LiDAR en vehículos autónomos

Sistemas de ventilación de asientos.

Contenedores frigoríficos portátiles

Guía de selección TEC

Para especificar un TEC de alta capacidad, prepare la siguiente información antes de contactarnos:

Carga de refrigeración requerida (en vatios) en el lado frío. Este es el calor generado por el componente que necesita enfriar.

Objetivo de temperatura y tolerancia del lado frío. Por ejemplo, 25°C ± 0,5°C.

Temperatura máxima del lado caliente que puedes aceptar, según el disipador de calor y las condiciones ambientales.

Rango de temperatura ambiente en el que funcionará el sistema.

Disponible tipo disipador de calor y resistencia térmica. Aire forzado, refrigeración líquida o tubo de calor.

Tensión CC disponible y consumo de corriente máximo permitido.

Restricciones de espacio de instalación: largo, ancho, alto y patrón de orificios de montaje.

Requisitos de ciclos térmicos: cuántos ciclos por día, variación de temperatura y vida útil esperada.

Condiciones ambientales: humedad, polvo, exposición a productos químicos o uso en exteriores.

Una vez que proporcione estos detalles, podemos recomendar un módulo específico o diseñar una solución personalizada. También proporcionaremos curvas de rendimiento que muestran la capacidad de enfriamiento versus la diferencia de temperatura para la corriente operativa recomendada.

Preguntas frecuentes

P: ¿Cómo selecciono el TEC adecuado para mi aplicación?

R: Necesita saber la carga de calor que se va a eliminar (en vatios), la temperatura máxima permitida para el objeto enfriado, la temperatura ambiente y el rendimiento del disipador de calor disponible en el lado caliente. Proporcione estos valores a nuestros ingenieros y le recomendaremos un módulo y una corriente de funcionamiento.

P: ¿Cuál es la diferencia entre Qmax y la capacidad de enfriamiento real?

R: Qmax es la capacidad máxima de bombeo de calor cuando la diferencia de temperatura entre los lados frío y caliente es cero. En funcionamiento real, siempre hay una diferencia de temperatura. La capacidad de enfriamiento real disminuye a medida que aumenta ΔT. Nuestras hojas de datos incluyen curvas de rendimiento para diferentes corrientes de operación.

P: ¿Puede fallar un TEC si el lado caliente se calienta demasiado?

R: Sí. La temperatura máxima del lado caliente se especifica para cada módulo. Exceder esta temperatura puede degradar las uniones de soldadura y reducir la vida útil del módulo. Diseñe siempre el disipador de calor del lado caliente de modo que Th se mantenga dentro del límite nominal en las peores condiciones ambientales.

P: ¿Cuánto duran los módulos TEC?

R: Los módulos TEC no tienen piezas móviles, por lo que el desgaste mecánico no es un factor. Sin embargo, los ciclos térmicos provocan tensión en las uniones soldadas y, eventualmente, pueden conducir a una mayor resistencia interna. Se han evaluado diseños seleccionados de alta capacidad mediante pruebas de ciclos térmicos. El ciclo de vida real depende del rango de temperatura, la corriente, la velocidad de rampa, la tensión de montaje y la humedad de funcionamiento. Se pueden proporcionar datos de prueba para proyectos calificados.

P: ¿Proporcionan datos de prueba o informes de confiabilidad?

R: Sí. Para cada lote de producción, podemos proporcionar un resumen de los parámetros probados. Para pedidos más grandes, podemos realizar pruebas de confiabilidad adicionales, como ciclos térmicos, almacenamiento a alta temperatura y exposición a la humedad, según los protocolos acordados.

P: ¿El sello epoxi es resistente al agua?

R: No. El sello epóxico estándar es resistente a la humedad pero no hermético. Para aplicaciones con alta humedad, condensación o contacto directo con agua, se requiere encapsulación adicional o una carcasa personalizada.

Contacto y soporte de ingeniería

Para solicitar una recomendación o muestra, proporcione la siguiente información:

● Carga de calor a eliminar (W)

● Temperatura requerida del lado frío o diferencia de temperatura

● Rango de temperatura ambiente

● Espacio disponible para el TEC y el disipador de calor

● Tensión de alimentación disponible

● Cantidad anual esperada

Nuestro equipo de ingeniería responde dentro de un día hábil. Proporcionamos muestras para evaluación antes de realizar pedidos por volumen.
