Para aplicaciones en comunicaciones de fibra óptica, equipos médicos, electrónica automotriz, instrumentos de laboratorio y otros sistemas de precisión, la elección de la configuración TEC puede afectar directamente el rendimiento de refrigeración y la eficiencia general del sistema. X-Meritan admite configuraciones en serie, paralelas y mixtas en serie-paralelo, así como soluciones personalizadas desarrolladas en torno a dibujos, muestras y condiciones de aplicación del cliente.
Un sistema de refrigeración termoeléctrico no siempre tiene una solución de un solo módulo. Cuando la capacidad de refrigeración requerida aumenta o el suministro de energía disponible y el espacio de instalación se vuelven más exigentes, es posible que sea necesario que varios refrigeradores TE funcionen juntos.
La forma en que se organizan estos refrigeradores se convierte en una parte importante del diseño del sistema.

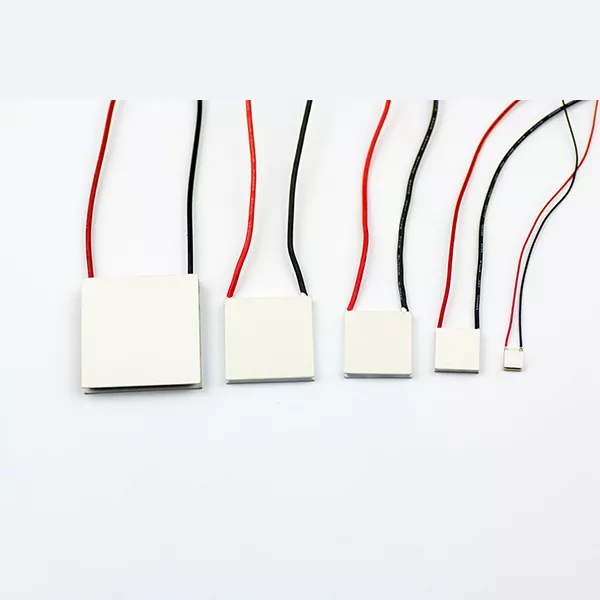

Los enfriadores X-Meritan General TE con conexión en serie o en paralelo para aplicaciones especiales se pueden configurar en serie o en paralelo, lo que permite a los ingenieros seleccionar una disposición adecuada según el rendimiento de transferencia de calor requerido, las condiciones de flujo, la caída de presión y la capacidad del sistema. Para aplicaciones con requisitos más complicados, también se puede considerar una configuración mixta.
En lugar de tratar el módulo TEC como un componente aislado, X-Meritan analiza cómo funciona el enfriador dentro del sistema de gestión térmica completo.
La diferencia entre la configuración en serie y en paralelo está relacionada principalmente con cómo el sistema de enfriamiento maneja el flujo y distribuye la carga térmica.
En la disposición en serie, el medio refrigerante pasa uno tras otro por los refrigeradores TE. Esto crea una ruta de flujo relativamente concentrada y puede proporcionar una mayor velocidad de flujo a través de los canales de enfriamiento.
Esta configuración puede resultar útil cuando la aplicación tiene un caudal controlado y requiere una transferencia de calor efectiva dentro de un sistema compacto. La trayectoria de flujo continuo también hace que la distribución del flujo sea relativamente sencilla.
La contrapartida es la caída de presión. A medida que se conectan más refrigeradores en secuencia, aumenta la resistencia total al flujo. Para los sistemas que requieren un alto caudal, esto puede resultar en mayores requisitos de bombeo y un mayor consumo de energía.
En una disposición paralela, el flujo se divide entre varios enfriadores TE en lugar de pasar por cada enfriador secuencialmente.
Esto reduce la ruta de flujo de cada rama y puede ayudar a reducir la caída de presión general. Hace que la configuración en paralelo sea particularmente útil cuando el sistema requiere un mayor caudal o cuando reducir la energía de bombeo es una consideración importante.
El principal desafío es la distribución del flujo. Si las ramas no están diseñadas adecuadamente, diferentes enfriadores pueden recibir diferentes caudales, lo que puede afectar la consistencia del rendimiento térmico.
Por este motivo, la elección entre serie y paralelo no debe basarse únicamente en la capacidad de refrigeración. También es necesario considerar las condiciones hidráulicas y el diseño completo del sistema.
|
Configuración |
Ruta de flujo |
Características de transferencia de calor |
Caída de presión |
Requisito típico |
|
Serie |
El medio de enfriamiento pasa a través de cada enfriador secuencialmente |
Una mayor velocidad del flujo puede favorecer una transferencia de calor eficaz |
Aumenta a medida que se conectan más módulos |
Sistemas térmicos compactos y de flujo controlado |
|
Paralelo |
El flujo se divide entre varios refrigeradores. |
El rendimiento depende de una distribución equilibrada del flujo |
Generalmente más bajo que un arreglo en serie equivalente |
Sistemas de gestión térmica de alto flujo y más grandes |
|
Serie Mixta-Paralelo |
Combinación de rutas de flujo secuenciales y divididas |
Puede equilibrar la transferencia de calor y los requisitos de flujo. |
Se puede optimizar según el diseño del sistema. |
Sistemas complejos o altamente personalizados |
En equipos de comunicación de fibra óptica, nuestros enfriadores TE generales con conexión en serie o en paralelo para aplicaciones especiales se pueden utilizar donde la estabilidad de la temperatura es importante para componentes ópticos y dispositivos relacionados con láser. En estos sistemas, las dimensiones compactas y el control térmico preciso suelen ser más importantes que la capacidad de refrigeración convencional.
Para equipos médicos e industriales, el enfriamiento TEC puede proporcionar control de temperatura localizado para componentes e instrumentos de precisión sensibles a la temperatura. La capacidad de personalizar la configuración es particularmente útil cuando el espacio de instalación disponible es limitado.
El mismo principio se aplica a la electrónica automotriz y a los equipos relacionados con LiDAR, donde los componentes electrónicos y ópticos pueden necesitar temperaturas de funcionamiento estables dentro de un sistema compacto. Para equipos de laboratorio y de investigación, la tecnología TEC ofrece otro enfoque práctico para la gestión de temperatura controlada y localizada.
Algunos sistemas de gestión térmica no se pueden abordar adecuadamente con un módulo TEC estándar.
X-Meritan puede trabajar a partir de dibujos, muestras o especificaciones de aplicación del cliente para evaluar la configuración del enfriador TE requerida. Dependiendo del proyecto, la solución puede utilizar una disposición en serie, una disposición en paralelo o una combinación de ambas.
Durante la etapa de desarrollo, se pueden considerar juntos factores como la capacidad de enfriamiento, las condiciones de operación, las dimensiones del módulo, los requisitos de flujo y las limitaciones de la instalación. Una vez confirmada la configuración, se pueden producir muestras para la evaluación del cliente antes de pasar a la producción en volumen.
Este enfoque es particularmente adecuado para proyectos OEM y fabricantes de equipos que desarrollan sistemas de gestión térmica especializados.
Una configuración en serie envía el medio de refrigeración a través de varios refrigeradores TE de forma secuencial, mientras que una configuración en paralelo divide el flujo entre diferentes refrigeradores. Las disposiciones en serie pueden proporcionar una ruta de flujo más concentrada pero pueden producir una mayor caída de presión. Las disposiciones paralelas generalmente reducen la resistencia al flujo pero requieren un equilibrio de flujo adecuado.
Se puede considerar una configuración mixta cuando el sistema necesita equilibrar el rendimiento de transferencia de calor, el caudal y la caída de presión. Combinando secciones en paralelo y en serie, el sistema de refrigeración global se puede adaptar con mayor precisión a condiciones de funcionamiento complejas.
Sí. X-Meritan puede desarrollar configuraciones de enfriadores TE basadas en dibujos, muestras y requisitos de aplicación del cliente, incluidos proyectos que requieren dimensiones específicas o disposiciones en serie paralela.
Los requisitos de refrigeración, la temperatura de funcionamiento, la diferencia de temperatura requerida, el voltaje, la corriente, las condiciones de flujo, el espacio de instalación y las condiciones de disipación de calor son puntos de partida útiles. La información más detallada de la aplicación permite a X-Meritan evaluar la configuración con mayor precisión.
Sí. La refrigeración termoeléctrica es adecuada para aplicaciones que requieren un control de temperatura estable y localizado de componentes ópticos y electrónicos. Las soluciones de X-Meritan se pueden adaptar a requisitos térmicos y de espacio específicos.
