Diseñado para abordar problemas de degradación interfacial y difusión de soldadura durante el ensamblaje del enfriador termoeléctrico (TEC), X-MeritanRebanadas con barreras de difusiónProporcionan un componente altamente estable y listo para ensamblar para una gestión térmica avanzada. Al introducir una barrera precisa a base de níquel entre el sustrato Bi₂Te₃-Sb₂Te₃ y la superficie soldable, estas rodajas mitigan eficazmente la migración elemental, estabilizando la resistencia eléctrica y mecánica a través de ciclos térmicos repetidos.
Esta página cubre la estructura de trabajo, las especificaciones técnicas, las opciones de revestimiento, la guía de selección y el alcance de personalización de las láminas de barrera de difusión utilizadas en la fabricación de TEC. Si está comparando proveedores,póngase en contacto con nuestro equipo de ingenieríapara confirmar la estructura de la barrera y las dimensiones para su proceso de ensamblaje.
Las rebanadas con barreras de difusión son rebanadas de material termoeléctrico preprocesado con una estructura de metalización protectora diseñada para controlar la interacción entre el sustrato termoeléctrico y la soldadura utilizada durante el ensamblaje de TEC.
El material base es un lingote termoeléctrico de Bi₂Te₃-Sb₂Te₃ extruido. Después del procesamiento de precisión, se aplica una barrera de difusión a base de níquel entre el material termoeléctrico y la capa soldable externa. Esto crea una interfaz controlada que ayuda a limitar la migración elemental no deseada y las reacciones interfaciales durante la soldadura y el ciclo térmico posterior.
La barrera es particularmente importante porque el material termoeléctrico y la soldadura tienen diferentes propiedades químicas y físicas. Durante el calentamiento y enfriamiento repetidos, la interacción incontrolada en la interfaz puede contribuir a cambios en la resistencia eléctrica, degradación mecánica o deterioro de la unión soldada.
Estas porciones pertenecen a la más ampliamateriales termoeléctricosfamilia de productos y normalmente se utilizan junto conrefrigeradores termoeléctricos, conjuntos de refrigeradores termoeléctricosycontroladores de temperaturaen sistemas completos de gestión térmica.
La estructura de metalización del núcleo utiliza una barrera de difusión a base de níquel entre el sustrato Bi₂Te₃-Sb₂Te₃ y la capa exterior soldable.
Esta capa intermedia ayuda a controlar el movimiento de los componentes de la soldadura hacia el material termoeléctrico y proporciona una interfaz más estable para el ensamblaje TEC. Se puede seleccionar una configuración multicapa según el proceso de soldadura previsto y el entorno operativo.
En lugar de depender de un único recubrimiento de superficie, X-Meritan puede proporcionar estructuras de metalización multicapa en las que diferentes capas realizan diferentes funciones.
La capa de barrera interior se centra en la separación del material y el control de la difusión, mientras que la capa exterior soldable se selecciona según el proceso de unión.

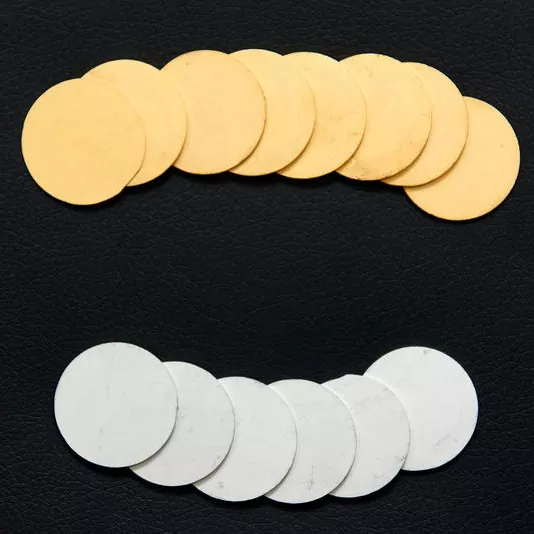

El estañado no electrolítico está disponible en aproximadamente 7 ± 2 μm.
La superficie de estaño proporciona una buena afinidad de soldadura para procesos de soldadura convencionales y se puede utilizar con sistemas de soldadura con y sin plomo, según el proceso de ensamblaje del cliente.
Esta configuración es generalmente apropiada cuando el requisito principal es una superficie soldable práctica para la producción TEC estándar.
Para aplicaciones que requieren un acabado de oro fino, X-Meritan ofrece un baño de oro no electrolítico con un espesor de Au inferior a 0,2 μm.
El oro proporciona una superficie con buena resistencia a la oxidación y puede considerarse para aplicaciones que utilizan soldadura AuSn o donde se requieren características superficiales controladas.
La tecnología "H" patentada de X-Meritan incorpora una capa de aluminio de aproximadamente 150 μm en la estructura de barrera multicapa.
La configuración está destinada a aplicaciones expuestas a transiciones de temperatura exigentes. Al incorporar una capa de aluminio adicional en la estructura de metalización, el diseño aborda las tensiones asociadas con la expansión y contracción térmica repetida.
Esta opción se puede evaluar para aplicaciones aeroespaciales, industriales pesadas y otras aplicaciones TEC donde el ciclo térmico es una consideración de diseño importante.
El material termoeléctrico se puede moler y cortar según los planos del cliente. La precisión de corte especificada es de aproximadamente ±15 μm, mientras que el espesor mínimo del corte es de 0,3 mm.
Las rodajas preprocesadas pueden reducir la cantidad de preparación del material requerida por los fabricantes de TEC y proporcionar dimensiones más cercanas a los requisitos de las operaciones de ensamblaje posteriores.
| Parámetro | Especificación |
|---|---|
| Materia prima | Lingotes de Bi₂Te₃-Sb₂Te₃ extruidos |
| Grosor mínimo de rebanada | ≥ 0,3 mm |
| Espesor | Personalizable según dibujo del cliente. |
| Precisión de corte | ±15 µm |
| Barrera de difusión | Estructura multicapa a base de níquel. |
| Estañado no electrolítico | 7 ± 2 micras |
| Chapado en oro no electrolítico | < 0,2 µm Au |
| Tecnología "H" | Capa de barrera de Al de aproximadamente 150 μm |
| Molienda y corte | Disponible según dibujo |
| Configuración de metalización | Personalizable según la aplicación |
| Solicitud | Refrigeración termoeléctrica y fabricación TEC. |
Las tolerancias dimensionales, la estructura de metalización y las especificaciones de revestimiento deben confirmarse de acuerdo con el proceso final de diseño y ensamblaje de TEC. Envía tu dibujo anuestros ingenieros de ventaspara una revisión de viabilidad.
El sustrato estándar es un material termoeléctrico Bi₂Te₃-Sb₂Te₃ extruido. Comience confirmando la composición termoeléctrica requerida, las dimensiones del material, el espesor del corte y las condiciones operativas previstas de TEC.
Para el ensamblaje TEC convencional, una barrera de difusión a base de níquel puede proporcionar separación entre el sustrato termoeléctrico y la superficie soldable.
Si la aplicación implica ciclos de temperatura significativos, se puede evaluar una configuración multicapa más compleja. La estructura requerida debe determinarse de acuerdo con el perfil térmico real y la construcción del módulo.
El estaño químico generalmente es adecuado cuando se utiliza soldadura convencional, se requiere soldadura sin plomo, se prefiere una superficie soldable relativamente más gruesa o el costo de producción es una consideración importante.
Se puede considerar el oro no electrolítico cuando se requiere soldadura de AuSn, es necesario controlar la oxidación de la superficie, se prefiere un acabado de oro fino o la aplicación requiere características eléctricas o de superficie específicas.
Se debe considerar el número y la gravedad de los ciclos de temperatura al seleccionar la configuración de metalización. Las aplicaciones con transiciones frecuentes entre condiciones de frío y calor pueden requerir una consideración adicional de la expansión térmica, la tensión de la interfaz y la integridad de la capa de barrera.
Para estas aplicaciones, la tecnología "H" patentada de X-Meritan se puede evaluar como una configuración alternativa.
Proporcione los requisitos de espesor, longitud, ancho, tolerancia y superficie de corte requeridos en el dibujo técnico. La precisión de corte especificada de aproximadamente ±15 μm puede ayudar a los clientes que requieren dimensiones controladas para el ensamblaje TEC posterior y el manejo automatizado.
X-Meritan se centra en tecnología termoeléctrica y refrigeración de semiconductores, con capacidades que cubren el desarrollo de materiales termoeléctricos, la personalización de componentes, el diseño de soluciones de disipación de calor y el soporte de selección de procesos.
Diferentes diseños de TEC pueden requerir diferentes dimensiones de corte, espesores, acabados superficiales y estructuras de metalización. X-Meritan puede procesar el material según los dibujos y especificaciones técnicas del cliente.
El material suministrado está destinado a clientes involucrados en el desarrollo y fabricación de módulos termoeléctricos. El esmerilado, el corte y la metalización de precisión pueden ayudar a reducir la cantidad de pasos de preparación necesarios antes del ensamblaje.
Las soluciones termoeléctricas de X-Meritan sirven aplicaciones que incluyen comunicaciones de fibra óptica, equipos médicos e industriales, electrónica automotriz, electrónica de consumo e instituciones de investigación. La empresa brinda soporte técnico para aplicaciones que requieren enfriamiento controlado de semiconductores y gestión precisa de la temperatura, incluido el desarrollo de componentes personalizados. Puedes revisar nuestros antecedentes sobre elpágina de perfil de la empresao explorar el completogama de productos.
Las rodajas de barrera de difusión son un elemento de un sistema termoeléctrico completo. Dependiendo de su proyecto, las siguientes líneas de productos también pueden ser relevantes:
El material de lingote base Bi₂Te₃-Sb₂Te₃ utilizado para producir cortes de barrera de difusión, disponible en composiciones estándar y personalizadas.
Módulos de refrigeración Peltier de estado sólido para un control preciso de la temperatura en equipos optoelectrónicos, médicos e industriales.
Conjuntos TEC integrados que combinan el módulo de refrigeración, el disipador de calor y la interfaz térmica para una integración más rápida del sistema.
Controladores de circuito cerrado combinados con refrigeradores TE estándar y micro para una regulación de temperatura estable y de alta precisión.
Se utilizan como componentes de material termoeléctrico metalizado en la fabricación de TEC. La barrera de difusión ayuda a controlar la interacción y la migración elemental entre el sustrato termoeléctrico Bi₂Te₃-Sb₂Te₃ y el sistema de soldadura durante el ensamblaje y el ciclo térmico.
Durante la soldadura y el calentamiento y enfriamiento repetidos, los componentes de la soldadura pueden interactuar con el material termoeléctrico. Una barrera a base de níquel proporciona una interfaz intermedia que ayuda a limitar la difusión no deseada y las reacciones interfaciales, lo que respalda un rendimiento eléctrico y mecánico más estable.
El níquel proporciona una interfaz metálica relativamente estable entre el sustrato termoeléctrico y la superficie soldable. En una estructura de metalización multicapa, funciona como una barrera intermedia al tiempo que permite optimizar la capa exterior para la soldadura.
El estaño químico mide aproximadamente 7 ± 2 μm y está destinado principalmente a aplicaciones de soldadura convencionales. El oro electrolítico tiene menos de 0,2 μm de Au y se puede seleccionar para aplicaciones que requieren superficies resistentes a la oxidación o soldadura de AuSn.
La elección correcta depende del material de soldadura del cliente, la temperatura de unión, el proceso de ensamblaje y los requisitos de la aplicación.
La tecnología patentada "H" está diseñada para condiciones exigentes de ciclos térmicos. Incorpora una capa de aluminio de aproximadamente 150 μm en la estructura de barrera multicapa y puede evaluarse para aplicaciones como sistemas TEC aeroespaciales e industriales pesados.
La configuración real debe determinarse según el rango de temperatura de funcionamiento, el perfil del ciclo térmico y la construcción del módulo.
El espesor mínimo especificado es de 0,3 mm. El espesor real se puede personalizar según el dibujo técnico y los requisitos de aplicación del cliente.
Sí. X-Meritan puede proporcionar dimensiones y procesamiento personalizados según los dibujos del cliente. La precisión de corte especificada es de aproximadamente ±15 μm.
Sí. X-Meritan puede suministrar material termoeléctrico que haya sido sometido a esmerilado, corte de precisión, procesamiento de barrera de difusión y el tratamiento de superficie soldable requerido. Esto puede ayudar a los fabricantes de TEC a reducir la preparación adicional de material antes del montaje.
Envíe su dibujo, grosor de rebanada, preferencia de emplatado y volumen anual estimado. Nuestros ingenieros confirmarán la estructura de la barrera, propondrán la configuración de metalización más adecuada y responderán con precios directos de fábrica.
